申请日2018.02.08
公开(公告)日2018.07.20
IPC分类号G05B19/042; G01D21/02
摘要
本发明公开了一种污水排放检测储水池的监控装置，包括污水暂储罐和计算机，所述污水暂储罐底端中部竖直连通有排污管，且排污管上安装有电磁阀B，所述污水暂储罐上端左右两侧分别水平连通有污水进水管和污水出水管，且污水进水管左端与厂房接通，所述污水进水管和污水出水管上分别安装有电磁阀A和电磁阀C。本发明通过在厂房的排污管处连通安装有污水暂储罐，在污水暂储罐顶部内壁左端垂直向下安装有pH传感器，便于智能化检测并对污水进行拦截在污水暂储罐内，避免污水继续直接排放，对生态环境造成损坏，并且污水由污水暂储罐进行保存，便于后期监管部门进行取样调查，较为实用，适合广泛推广与使用。
权利要求书

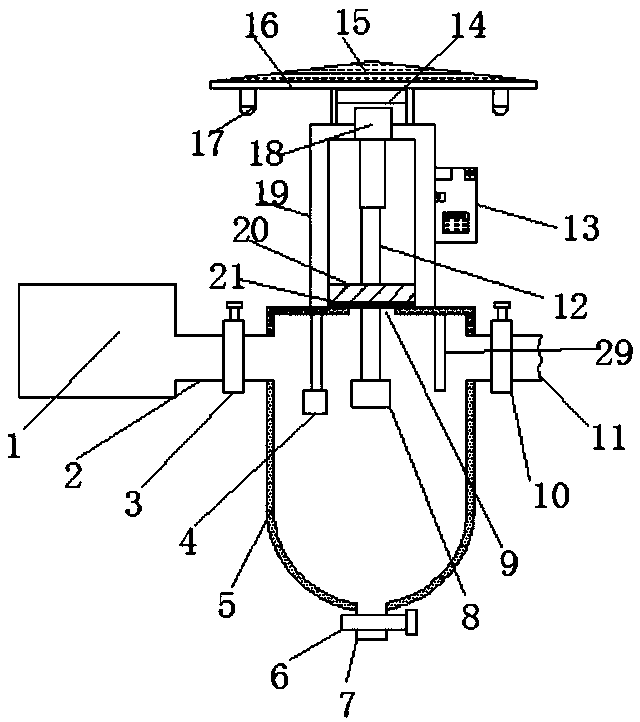

1.一种污水排放检测储水池的监控装置，包括污水暂储罐(5)和计算机(22)，其特征在于：所述污水暂储罐(5)底端中部竖直连通有排污管(7)，且排污管(7)上安装有电磁阀B(6)，所述污水暂储罐(5)上端左右两侧分别水平连通有污水进水管(2)和污水出水管(11)，且污水进水管(2)左端与厂房(1)接通，所述污水进水管(2)和污水出水管(11)上分别安装有电磁阀A(3)和电磁阀C(10)，所述污水暂储罐(5)顶端中部竖直开设有通口(9)，所述污水暂储罐(5)顶部垂直固定连接有支架(19)，且支架(19)呈倒凹状，所述支架(19)顶端中部竖直向下安装有气缸(18)，且气缸(18)底部与活塞杆(12)顶端活动连接，所述活塞杆(12)底端固定安装有取样皿(8)，所述活塞杆(12)靠近取样皿(8)的一端水平固定安装有挤压板(20)，且挤压板(20)底部固定连接有密封垫(21)，所述密封垫(21)底面与污水暂储罐(5)顶端中部密封盖合，所述支架(19)顶部固定连接有挡雨板(16)，且挡雨板(16)呈T型，所述挡雨板(16)顶部铺设安装有太阳能电池板(15)，所述太阳能电池板(15)底部左右两端均竖直向下安装有摄像头(17)，所述挡雨板(16)底部水平安装有蓄电池(14)，所述支架(19)右侧上端固定连接有控制箱(13)，所述污水暂储罐(5)顶部内壁左右两端均垂直向下分别安装有pH传感器(4)和液位传感器(29)，所述控制箱(13)左上角安装有第一无线收发器(27)，且控制箱(13)右上角安装有第一中央处理器(26)，所述控制箱(13)中部左侧安装有GPS定位装置(28)，所述计算机(22)顶部右端安装有警报器(23)，且计算机(22)左下角从左往右依次安装有第二无线收发器(24)和第二中央处理器(25)，所述第一中央处理器(26)的信号输出端与电磁阀A(3)、电磁阀B(6)、电磁阀C(10)和气缸(18)的信号输入端连接，所述液位传感器(29)、pH传感器(4)、摄像头(17)和GPS定位装置(28)的数据输出端与第一中央处理器(26)的数据输入端连接，所述第一中央处理器(26)的数据输出入端与第一无线收发器(27)的数据输出入端连接，所述第一无线收发器(27)的数据输出入端与第二无线收发器(24)的数据输出入端连接，所述第二无线收发器(24)的数据输出入端与第二中央处理器(25)的数据输出入端连接，所述第二中央处理器(25)的数据输出端与警报器(23)的数据输入端连接，且第二中央处理器(25)的数据输出入端与计算机(22)的数据输出入端连接，所述计算机(22)的数据输出入端与数据库(30)的数据输出入端连接，所述太阳能电池板(15)的电能输出端与蓄电池(14)的电能输入端连接;
所述挤压板(20)和密封垫(21)的面积相等且大于通口(9)的开口面积。
说明书
污水排放检测储水池的监控装置
技术领域
本发明涉及一种污水排放检测领域，特别涉及一种污水排放检测储水池的监控装置。
背景技术
目前，随着国家经济的不断发展，正度管理部门对于各大厂房的污水检测控制手段也不断的发展，对于污水排放的检测控制力度不断加大，现有的污水采用直接排放的方式，不便于管理部门后期进行实地检测取证，有些企业在对污水齿内做手脚将不合格的污水私自排放，导致污水池周围的土壤和植被环境造成破坏，加剧环境恶化，并且这种行为不容易被政府管理部门发现，并且在后期有关部门需要对现场水质进行取样进行实验分析时，采样十分不便。因此，我们提出一种污水排放检测储水池的监控装置。
发明内容
本发明的主要目的在于提供一种污水排放检测储水池的监控装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种污水排放检测储水池的监控装置，包括污水暂储罐和计算机，所述污水暂储罐底端中部竖直连通有排污管，且排污管上安装有电磁阀B，所述污水暂储罐上端左右两侧分别水平连通有污水进水管和污水出水管，且污水进水管左端与厂房接通，所述污水进水管和污水出水管上分别安装有电磁阀A和电磁阀C，所述污水暂储罐顶端中部竖直开设有通口，所述污水暂储罐顶部垂直固定连接有支架，且支架呈倒凹状，所述支架顶端中部竖直向下安装有气缸，且气缸底部与活塞杆顶端活动连接，所述活塞杆底端固定安装有取样皿，所述活塞杆靠近取样皿的一端水平固定安装有挤压板，且挤压板底部固定连接有密封垫，所述密封垫底面与污水暂储罐顶端中部密封盖合，所述支架顶部固定连接有挡雨板，且挡雨板呈T型，所述挡雨板顶部铺设安装有太阳能电池板，所述太阳能电池板底部左右两端均竖直向下安装有摄像头，所述挡雨板底部水平安装有蓄电池，所述支架右侧上端固定连接有控制箱，所述污水暂储罐顶部内壁左右两端均垂直向下分别安装有pH传感器和液位传感器，所述控制箱左上角安装有第一无线收发器，且控制箱右上角安装有第一中央处理器，所述控制箱中部左侧安装有GPS定位装置，所述计算机顶部右端安装有警报器，且计算机左下角从左往右依次安装有第二无线收发器和第二中央处理器，所述第一中央处理器的信号输出端与电磁阀A、电磁阀B、电磁阀C和气缸的信号输入端连接，所述液位传感器、pH传感器、摄像头和GPS定位装置的数据输出端与第一中央处理器的数据输入端连接，所述第一中央处理器的数据输出入端与第一无线收发器的数据输出入端连接，所述第一无线收发器的数据输出入端与第二无线收发器的数据输出入端连接，所述第二无线收发器的数据输出入端与第二中央处理器的数据输出入端连接，所述第二中央处理器的数据输出端与警报器的数据输入端连接，且第二中央处理器的数据输出入端与计算机的数据输出入端连接，所述计算机的数据输出入端与数据库的数据输出入端连接，所述太阳能电池板的电能输出端与蓄电池的电能输入端连接。
进一步的，所述挤压板和密封垫的面积相等且大于通口的开口面积。
进一步的，所述取样皿的宽度小于通口的宽度。
进一步的，所述蓄电池的电能输出端液位传感器、pH传感器、摄像头、GPS定位装置、第一中央处理器、第一无线收发器、电磁阀A、电磁阀B、电磁阀C和气缸的电能输入端连接。
进一步的，所述液位传感器的型号为SIN-P260，所述pH传感器和摄像头的型号分别TB1002和C6TC，所述GPS定位装置的型号为GT360，所述第一中央处理器和第二中央处理器的型号均为AMDfx8300，所述第一无线收发器和第二无线收发器的型号均为MW150UH，所述电磁阀A、电磁阀B和电磁阀C的型号均为Q941F。
与现有技术相比，本发明具有如下有益效果：
1.本发明的污水排放检测储水池的监控装置，通过在厂房的排污管处连通安装有污水暂储罐，在污水暂储罐右侧上端连通有污水出水管，污水进水管和污水出水管上分别安装有电磁阀A和电磁阀C，并且在污水暂储罐顶部内壁左端垂直向下安装有pH传感器，便于智能化检测并对污水进行拦截在污水暂储罐内，避免污水继续直接排放，对生态环境造成损坏，并且污水由污水暂储罐进行保存，便于后期监管部门进行取样调查。
2.本发明的污水排放检测储水池的监控装置，通过在污水暂储箱顶部通过支架安装有气缸，气缸的活塞杆底部安装有取样皿，并且支架右侧安装控制箱，取样皿通过污水暂储箱顶部的通口伸入在污水暂储箱内，便于后期操作人员从污水暂储箱内进行取样调查分析，并且活塞杆上安装有挤压板和密封垫便于对污水暂储箱进行防尘防水。
3.本发明的污水排放检测储水池的监控装置，由于在挡雨板顶部铺设安装有太阳能电池板，太阳能电池板底部左右两端均竖直向下安装有摄像头，挡雨板底部水平安装有蓄电池，挡雨板可以对污水暂储箱顶部区域进行防雨防晒，延长控制箱及控制箱上的电器以及气缸的使用寿命，太阳能电池板对蓄电池进行充电，避免不法分子对控制箱进行断电造成污水检测无法进行，形成监管漏洞，并且摄像头可以对污水暂储箱周围进行监控，便于后期取证调查。
4.本发明的污水排放检测储水池的监控装置，通过在污水暂储罐顶部内壁右端均垂直向下安装有液位传感器，当污水暂储箱监测到pH超标后，污水暂储箱会被临时封闭，如果厂区私自将污水暂储箱内的超标水源抽排出时，液位传感器感应到液位达到最小设定值时，计算机会发出警报，提醒监察部门及时行动。
5.本发明的污水排放检测储水池的监控装置，由于设置控制箱中部左侧安装有GPS定位装置，便于监察部门检测到具体哪个工厂发生污水排放超标情况后，及时定位工厂位置，高效便捷，提高执法效率。
6.本发明的污水排放检测储水池的监控装置，通过在污水暂储罐底端中部竖直连通有排污管，且排污管上安装有电磁阀B，便于后期需要对污水暂储箱内的超标污水进行排出处理时，打开电磁阀B即可将超标污水进行排出，并且便于后期进行清理污水暂储箱内的污渍。
