申请日2018.03.30
公开(公告)日2018.12.04
IPC分类号C07C211/05; C07C209/86; C01F11/24
摘要
一种从三乙胺盐酸盐废水中回收三乙胺的装置，包括分液釜，所述分液釜上部通过管道与固体添加物储料箱连接，下部通过管道与离心机连接，所述离心机通过管道与蒸馏釜连接，所述分液釜一侧连接有废水进管，另一侧中上部设有溢流出口，所述溢流出口处连接有液体出管，所述液体出管分别连接有若干并联设置的干燥器，所述干燥器通过管道与三乙胺储存罐连接，它具有结构简单合理、可长期间歇性回收、可持续干燥、干燥剂使用后再利用、节约成本、回收效率高、经济性较高等优点。
权利要求书
1.一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：包括分液釜，所述分液釜上部通过管道与固体添加物储料箱连接，下部通过管道与离心机连接，所述离心机通过管道与蒸馏釜连接，所述分液釜一侧连接有废水进管，另一侧中上部设有溢流出口，所述溢流出口处连接有液体出管，所述液体出管分别连接有若干并联设置的干燥器，所述干燥器通过管道与三乙胺储存罐连接。
2.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述固体添加物储料箱与分液釜连接的管道上设有电磁开关A。
3.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述废水进管上设有电磁开关B。
4.根据权利要求1或3所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述废水进管的出口设置在分液釜内底部。
5.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述分液釜内部设有搅拌桨，所述搅拌桨包括搅拌轴和搅拌桨叶，所述搅拌桨叶自上而下设有三层，所述搅拌桨叶倾斜设置在搅拌轴上。
6.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述液体出管分别连接有两个并联设置的干燥器。
7.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述干燥器内设有干燥剂，所述干燥剂为氧化钙粉末。
8.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述固体添加物储料箱中的固体添加物为氧化钙粉末。
9.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述三乙胺存储罐为全密闭结构，仅设有一个进口和一个出口。
10.根据权利要求1所述的一种从三乙胺盐酸盐废水中回收三乙胺的装置，其特征在于：所述分液釜工作温度为25℃-30℃。
说明书
一种从三乙胺盐酸盐废水中回收三乙胺的装置
技术领域：
本实用新型涉及三乙胺回收技术领域，具体涉及一种从三乙胺盐酸盐废水中回收三乙胺的装置。
背景技术：
众所周知，三乙胺是一种无色或淡黄色的透明液体，具有强烈的氨臭气味，暴露在空气中会有微发烟现象，微溶于水，在乙醇、乙醚中溶解较好，是一种易燃、易爆，有毒的具有强刺激性的有机化工原料，在有机合成中得到广泛的应用，主要用作溶剂、固化剂、催化剂、阻聚剂、防腐剂，及合成染料等。三乙胺在化工反应中很容易与反应液中产生或存在的氯化氢反应生成三乙胺盐酸盐的副产物。随着环保形式的严峻和对有毒有害原料的加强监管，化工原料尤其是三乙胺原料价格不断上升，为了保护环境节约资源和降低生产成本，从三乙胺盐酸盐中回收三乙胺是一种可行有效的方式，也是一种必然趋势。
目前，三乙胺回收方法主要采用添加液碱的方式将三乙胺从三乙胺盐酸盐中游离出来，然后再静止分层将三乙胺分离，分离后的废水中会含有少量三乙胺的氯化钠水溶液，此水溶液中会含有大量的盐分对后处理废水不利，这种操作需要间歇操作，效率较低，高浓度的液碱使用使得成本较高。
实用新型内容：
本实用新型的目的就是为了弥补现有技术的不足，提供了一种从三乙胺盐酸盐废水中回收三乙胺的装置，它具有结构简单合理、可长期连续性回收、可持续干燥、干燥剂使用后再利用、节约成本、回收效率高、经济性较高等优点，解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：

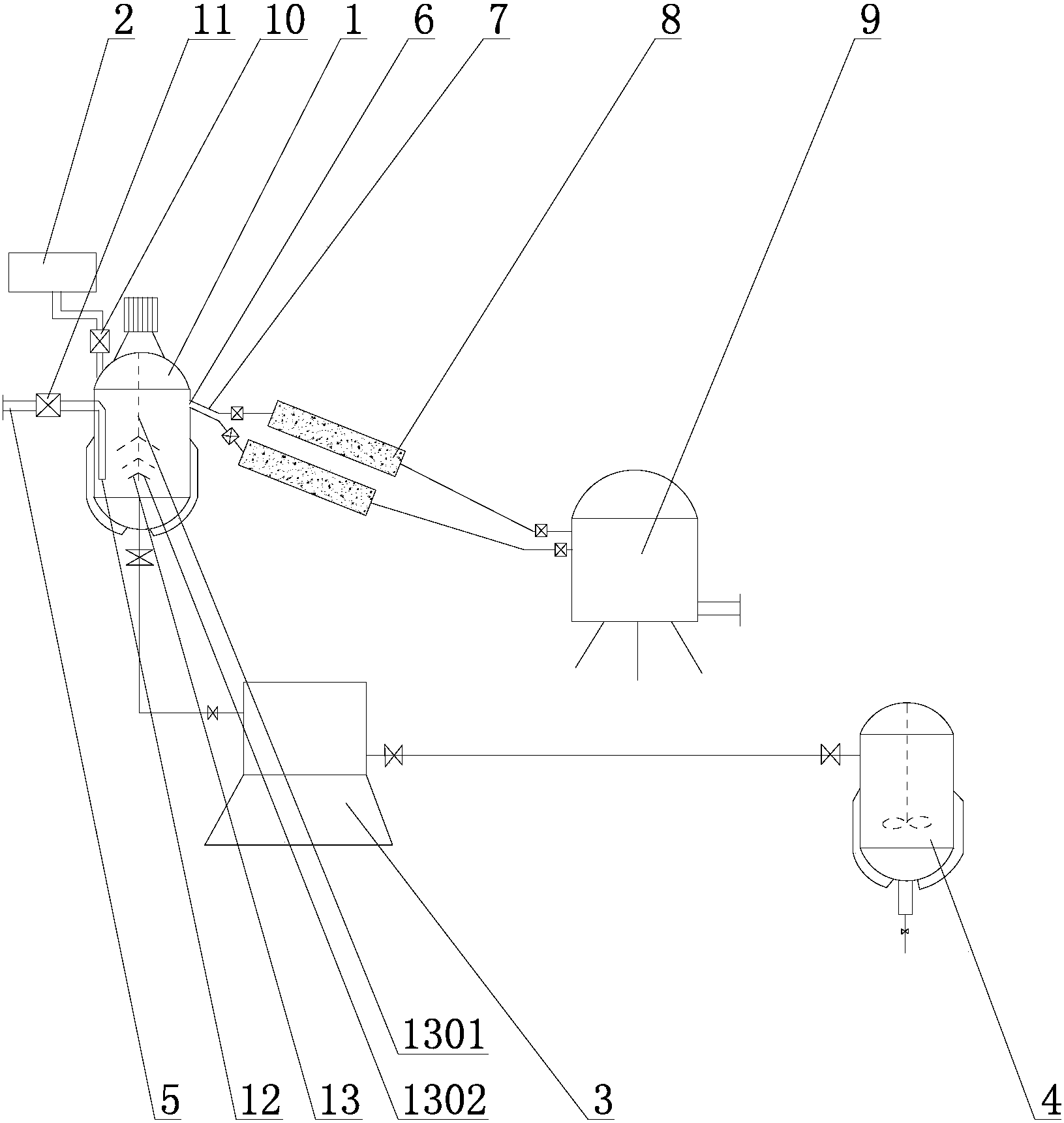

一种从三乙胺盐酸盐废水 中回收三乙胺的装置，包括分液釜，所述分液釜上部通过管道与固体添加物储料箱连接，下部通过管道与离心机连接，所述离心机通过管道与蒸馏釜连接，所述分液釜一侧连接有废水进管，另一侧中上部设有溢流出口，所述溢流出口处连接有液体出管，所述液体出管分别连接有若干并联设置的干燥器，所述干燥器通过管道与三乙胺储存罐连接。
所述固体添加物储料箱与分液釜连接的管道上设有电磁开关A。
所述废水进管上设有电磁开关B。
所述废水进管的出口设置在分液釜内底部。
所述分液釜内部设有搅拌桨，所述搅拌桨包括搅拌轴和搅拌桨叶，所述搅拌桨叶自上而下设有三层，所述搅拌桨叶倾斜设置在搅拌轴上。
所述液体出管分别连接有两个并联设置的干燥器。
所述干燥器内设有干燥剂，所述干燥剂为氧化钙粉末。
所述固体添加物储料箱中的固体添加物为氧化钙粉末。
所述三乙胺存储罐为全密闭结构，仅设有一个进口和一个出口。
所述分液釜工作温度为25℃-30℃。
本实用新型采用上述方案，针对现有三乙胺回收存在的技术问题，设计了一种从三乙胺盐酸盐废水中回收三乙胺的装置，通过设计分液釜和固体添加物储料箱，实现定期将固体添加物储料箱中的氧化钙加入分液釜中作为吸水剂和游离三乙胺原料，分液釜加热到25℃-30℃，使游离得到的三乙胺通过溢流出口流出进入干燥器;通过设计干燥器，实现对溢流得到的三乙胺进行干燥，然后储存，设计两个干燥器实现无缝交替工作，即在更换氧化钙干燥剂时无需停工;通过采用氧化钙作为干燥剂，不仅能够实现对三乙胺进行干燥，而且干燥使用后的氧化钙可以作为处理废水的原料投入到分液釜中，不会产生干燥剂的废弃物;通过设计离心机，实现分液釜底部的液体通过底部出口流入离心机，离心机将液体中的固体分离析出，分出的液体通过离心机的作用进入蒸馏釜，将多余的水分蒸去，残留的固体成分为氯化钙，和离心机中分离得到的氯化钙作为副产。
