申请日2018.03.30
公开(公告)日2018.12.04
IPC分类号C02F9/02; C02F9/04; C02F9/08; C02F1/44; C02F1/42; C02F1/32
摘要

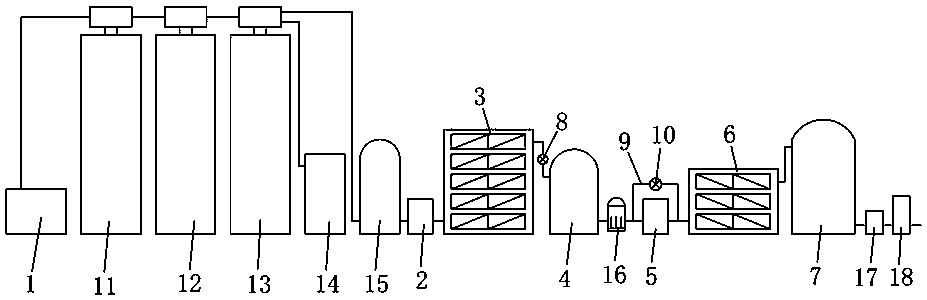

本实用新型涉及一种二级反渗透水处理机，包括沿管道顺序连接的原水增压泵、多级过滤器、一级增压泵、一级反渗透器、中间水箱、二级增压泵、二级反渗透器以及纯水罐，所述一级反渗透器与中间水箱之间的管路上设置有同步电磁阀，所述同步电磁阀的启闭与一级增压泵的工作状态同步;所述二级反渗透器中的反渗透膜组件布置成单段并列式排列;所述二级增压泵的进水管路与出水管路之间设有旁路冲洗管路，所述旁路冲洗管路上设有旁路控制阀。本实用新型结构简单、合理，不仅净水效果好、效率高，而且能耗低，运行稳定。
权利要求书
1.一种二级反渗透水处理机，其特征在于：包括沿管道顺序连接的原水增压泵、多级过滤器、一级增压泵、一级反渗透器、中间水箱、二级增压泵、二级反渗透器以及纯水罐，所述一级反渗透器与中间水箱之间的管路上设置有同步电磁阀，所述同步电磁阀的启闭与一级增压泵的工作状态同步;所述二级反渗透器中的反渗透膜组件布置成单段并列式排列;所述二级增压泵的进水管路与出水管路之间设有旁路冲洗管路，所述旁路冲洗管路上设有旁路控制阀。
2.根据权利要求1所述的二级反渗透水处理机，其特征在于：所述多级过滤器包括依次连接的多介质过滤器、活性炭过滤器以及阳离子软水器，所述阳离子软水器分别连接有盐桶和精密过滤器，所述精密过滤器的输出端与一级增压泵输入端相连。
3.根据权利要求2所述的二级反渗透水处理机，其特征在于：所述精密过滤器采用微孔陶瓷材料。
4.根据权利要求2所述的二级反渗透水处理机，其特征在于：所述阳离子软水器与精密过滤器之间的管路上设置有原水电导率仪。
5.根据权利要求1所述的二级反渗透水处理机，其特征在于：所述二级增压泵与中间水箱 之间的管路上设置有保安过滤器。
6.根据权利要求1所述的二级反渗透水处理机，其特征在于：所述同步电磁阀为断电关阀的电磁阀，同步电磁阀的供电与一级增压泵的供电同步，当一级增压泵断电时，同步电磁阀的供电也同步断开。
7.根据权利要求1所述的二级反渗透水处理机，其特征在于：所述纯水罐连接有纯水加压泵，所述纯水加压泵连接有紫外线消毒器，所述紫外线消毒器上设置有出水口。
8.根据权利要求1所述的二级反渗透水处理机，其特征在于：所述二级反渗透器与纯水罐之间的管路上设置有纯水流量计。
说明书
二级反渗透水处理机
技术领域：
本实用新型涉及一种二级反渗透水处理机。
背景技术：
目前，二级反渗透水处理装置用于制备纯水已得到广泛应用，它具有产水水质好、环保等特点。但现有的二级反渗透水处理装置由于所涉及的设备较多，水流道过长且水流阻力大，这导致在工作时能耗较大，降低了工作效率。
实用新型内容：
本实用新型针对上述现有技术存在的问题做出改进，即本实用新型所要解决的技术问题是提供一种二级反渗透水处理机，不仅结构合理，而且高效便捷。
为了实现上述目的，本实用新型采用的技术方案是：一种二级反渗透水处理机，包括沿管道顺序连接的原水增压泵、多级过滤器、一级增压泵、一级反渗透器、中间水箱、二级增压泵、二级反渗透器以及纯水罐，所述一级反渗透器与中间水箱之间的管路上设置有同步电磁阀，所述同步电磁阀的启闭与一级增压泵的工作状态同步;所述二级反渗透器中的反渗透膜组件布置成单段并列式排列;所述二级增压泵的进水管路与出水管路之间设有旁路冲洗管路，所述旁路冲洗管路上设有旁路控制阀。
进一步的，所述多级过滤器包括依次连接的多介质过滤器、活性炭过滤器以及阳离子软水器，所述阳离子软水器分别连接有盐桶和精密过滤器，所述精密过滤器的输出端与一级增压泵输入端相连。
进一步的，所述精密过滤器采用微孔陶瓷材料。
进一步的，所述阳离子软水器与精密过滤器之间的管路上设置有原水电导率仪。
进一步的，所述二级增压泵与中间水箱之间的管路上设置有保安过滤器。
进一步的，所述同步电磁阀为断电关阀的电磁阀，同步电磁阀的供电与一级增压泵的供电同步，当一级增压泵断电时，同步电磁阀的供电也同步断开。
进一步的，所述纯水罐连接有纯水加压泵，所述纯水加压泵连接有紫外线消毒器，所述紫外线消毒器上设置有出水口。
进一步的，所述二级反渗透器与纯水罐之间的管路上设置有纯水流量计。
与现有技术相比，本实用新型具有以下效果：本实用新型结构简单、合理，不仅净水效果好、效率高，而且能耗低，运行稳定。
