申请日2018.02.12
公开(公告)日2018.11.16
IPC分类号C02F1/00; B01J4/00
摘要
本实用新型公开了一种污水处理系统用自动投药装置，投药室两侧设有滑动轨道并在滑动轨道内设有滑块;滑块通过支撑柱与支撑板连接;支撑板设有滚筒储药器与投药控制器;滚筒储药器与投药控制器连接，滚筒储药器一侧侧部通过进液管与量药管连接，滚筒储药器另一侧侧部通过出液管与伸缩杆连接;伸缩杆底部通过旋转器与投药喷头连接;投药控制器底部与pH值检测仪、液位仪连接。本实用新型具有可以实时对污水水质和水量进行监测，并根据水质水量变化对投药进行实时调节;可以随时改变投药位置和方向，使得投药均匀、反应充分的特点。
权利要求书

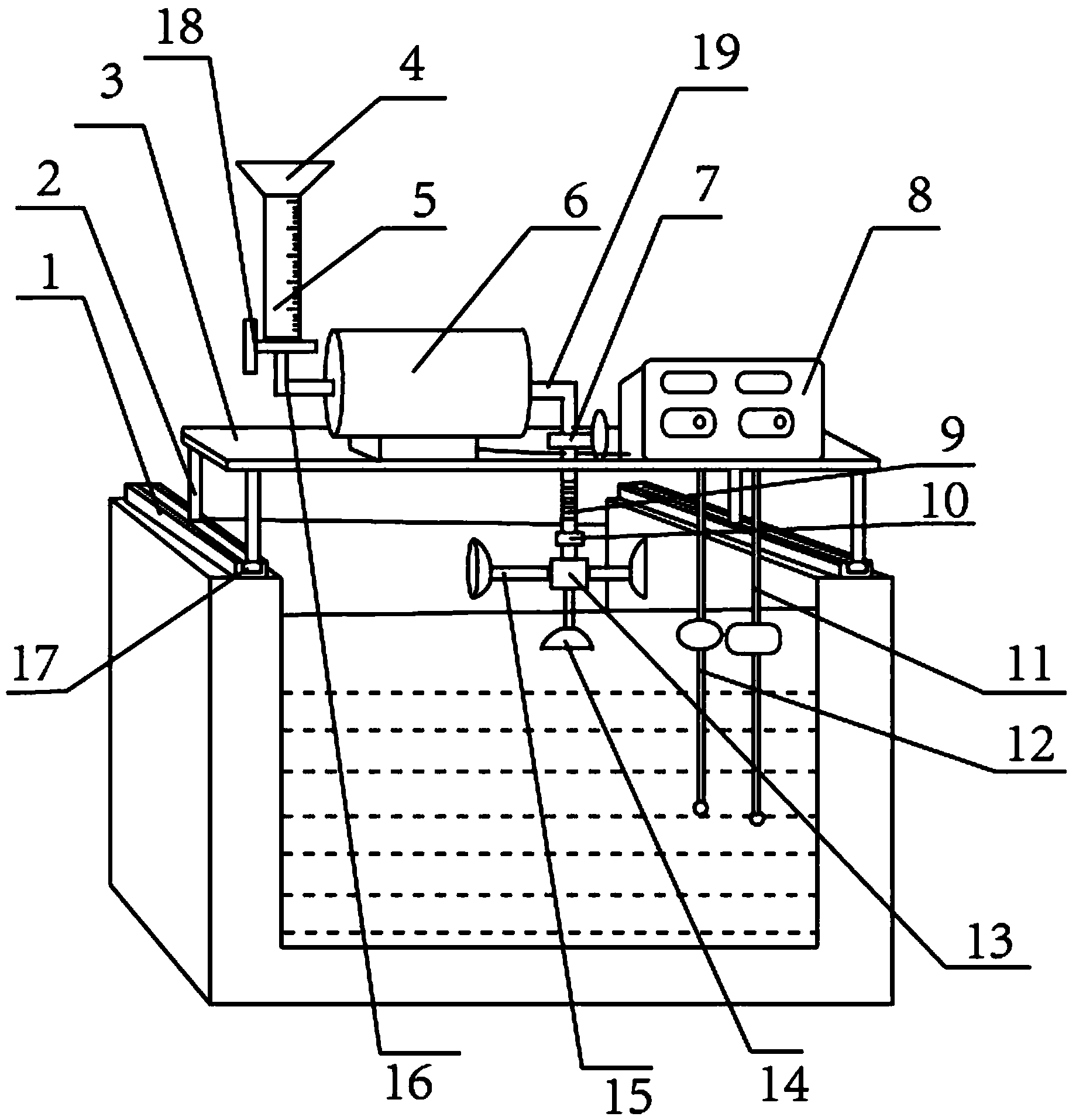

1.污水处理系统用自动投药装置，包括投药室，其特征在于：所述的投药室两侧侧部设有滑动轨道(1)并在滑动轨道(1)内设有若干个滑块(17);所述的滑块(17)通过支撑柱(2)与投药室上方的支撑板(3)连接;所述的支撑板(3)设有滚筒储药器(6)与投药控制器(8);所述的滚筒储药器(6)为双锥形滚筒结构，滚筒储药器(6)与投药控制器(8)连接，滚筒储药器(6)一侧侧部通过设有开关阀(18)的进液管(16)与量药管(5)连接并在量药管(5)顶部设有加药口(4)，滚筒储药器(6)另一侧侧部通过设有投药控制阀(7)的出液管(19)与伸缩杆(9)连接;所述的伸缩杆(9)底部通过旋转器(10)与投药喷头(13)连接并在投药喷头(13)两侧侧部、底部通过投药管(15)与花洒喷头(14)连接;所述的投药控制器(8)底部与伸入投药室的pH值检测仪(11)、液位仪(12)连接。
2.根据权利要求1所述的污水处理系统用自动投药装置，其特征在于：所述的支撑板(3)设有若干个拉手并在拉手内部设有橡胶层。
3.根据权利要求1所述的污水处理系统用自动投药装置，其特征在于：所述的加药口(4)为漏斗形结构并在加药口(4)顶部设有盖体。
4.根据权利要求1所述的污水处理系统用自动投药装置，其特征在于：所述的滚筒储药器(6)设有与投药控制器(8)连接的驱动装置。
5.根据权利要求1所述的污水处理系统用自动投药装置，其特征在于：所述的滚筒储药器(6)内的中心转轴设有3叶片结构搅拌叶。
说明书
污水处理系统用自动投药装置
技术领域
本实用新型涉及环保领域，尤其涉及一种污水处理系统用自动投药装置。
背景技术
在水污染环保领域，需要向污水池中投加药剂实现水体净化，如果投加药剂的量过多会造成药剂的浪费，投加药剂的量过少则污水净化效果不好，因此系统加药的控制非常重要，能否实现污水处理系统投药的自动化和标准化，是影响污水处理效果和运行费用高低的关键。现有技术的投药系统是通过计量泵进行固定投加，一般适用水质水量稳定的运行工况，无法根据水质水量变化进行实时调解。现有技术的投药系统均是固定在一个位置进行投药，容易出现投药不均、药物反应不充分，降低了污水处理效果。因此，亟需新的技术来改进现有技术的不足。
实用新型内容
实用新型目的：针对现有技术的不足与缺陷，本实用新型提供一种可以实时对污水水质和水量进行监测，并根据水质水量变化对投药进行实时调节;可以随时改变投药位置和方向，使得投药均匀、反应充分的污水处理系统用自动投药装置。
技术方案：本实用新型的污水处理系统用自动投药装置，包括投药室，其特征在于：所述的投药室两侧侧部设有滑动轨道并在滑动轨道内设有若干个滑块;所述的滑块通过支撑柱与投药室上方的支撑板连接;所述的支撑板设有滚筒储药器与投药控制器;所述的滚筒储药器为双锥形滚筒结构，滚筒储药器与投药控制器连接，滚筒储药器一侧侧部通过设有开关阀的进液管与量药管连接并在量药管顶部设有加药口，滚筒储药器另一侧侧部通过设有投药控制阀的出液管与伸缩杆连接;所述的伸缩杆底部通过旋转器与投药喷头连接并在投药喷头两侧侧部、底部通过投药管与花洒喷头连接;所述的投药控制器底部与伸入投药室的PH值检测仪、液位仪连接。
其中，所述的支撑板设有若干个拉手并在拉手内部设有橡胶层。
其中，所述的加药口为漏斗形结构并在加药口顶部设有盖体。
其中，所述的滚筒储药器设有与投药控制器连接的驱动装置。
其中，所述的滚筒储药器内的中心转轴设有3叶片结构搅拌叶。
有益效果：与现有技术相比，本实用新型具有以下显著优点：本实用新型的污水处理系统用自动投药装置架设于污水投药室的上部，并滑动连接于投药室两侧的轨道内，方便对投药室的各个位置进行检测和自动投药;本实用新型的污水处理系统的投药喷头设有多个花洒喷头，并可以伸入投药室，进行旋转式、多角度喷洒投药，污水处理效果更好;本实用新型的污水处理系统设有滚筒储药器，滚筒储药器设有驱动装置，内部设有中心转轴，中心转轴上设有搅拌叶片，在储药的同时可以让多种药物进行充分的混合，药物混合更快、效果更好。
