申请日2018.03.30
公开(公告)日2018.09.04
IPC分类号C02F9/04; C02F103/16
摘要
本发明涉及一种处理设备，尤其涉及一种冶金用废水处理设备。本发明要解决的技术问题是提供一种能对废水进行过滤后排出，而不影响周围环境，无需人工对废水进行处理，省时省力的冶金用废水处理设备。本发明提供了这样一种冶金用废水处理设备，包括有筒体等;筒体外底部左右两侧对称式的安装有支腿，筒体内下部设有搅动装置，筒体内左侧面上部连接有进水管，筒体内左侧面上部设有过滤机构，过滤机构位于进水管下方与其连接，筒体底部中间连接有排水管。本发明通过投放机构，无需人工将沉淀剂倒入筒体内，还能使沉淀剂更均匀的分散在筒体内，达到了能对废水进行过滤后排出，而不影响周围环境，无需人工对废水进行处理，省时省力的效果。
权利要求书

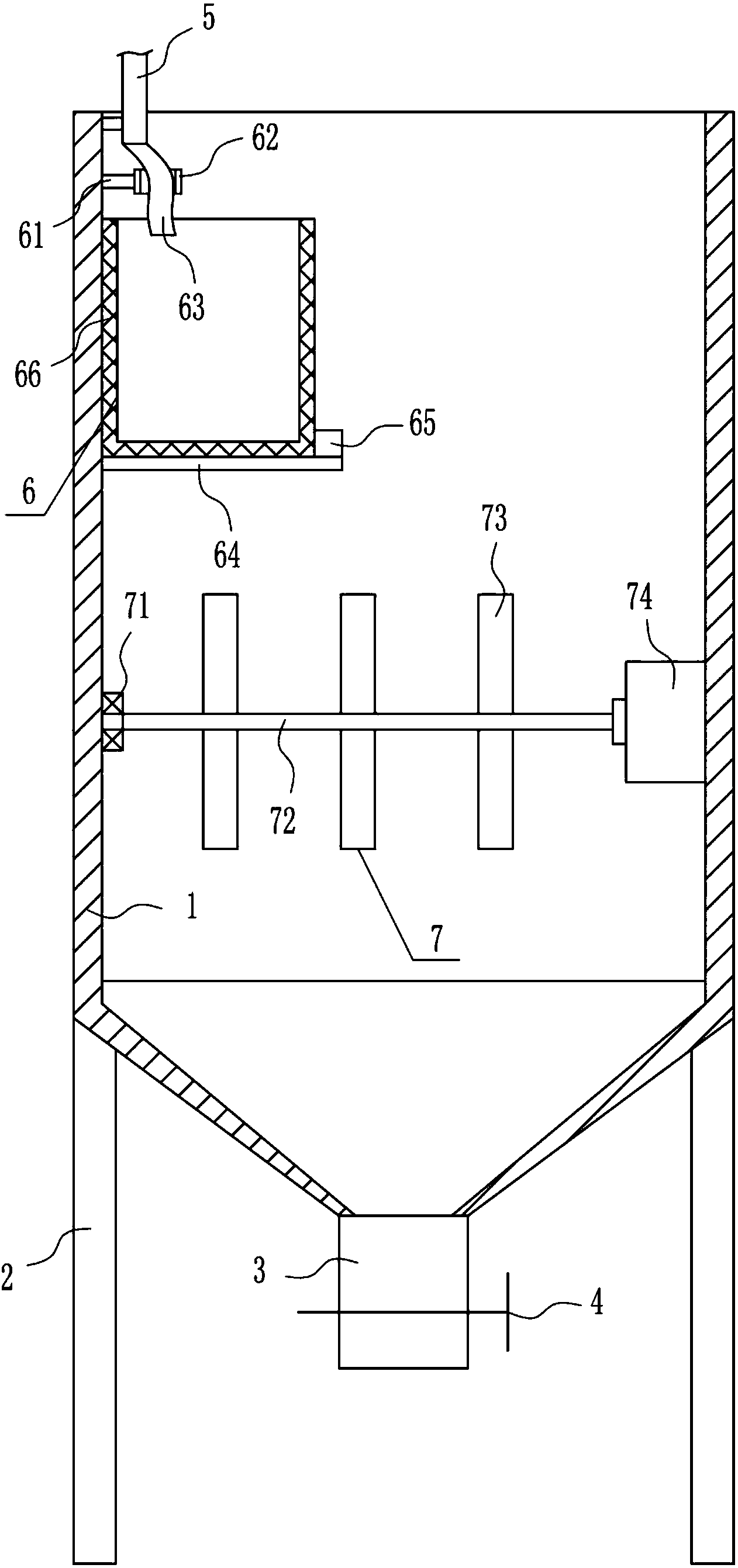

1.一种冶金用废水 处理设备，其特征在于，包括有筒体(1)、支腿(2)、排水管(3)、第一阀门(4)、进水管(5)、过滤机构(6)和搅动装置(7)，筒体(1)外底部左右两侧对称式的安装有支腿(2)，筒体(1)内下部设有搅动装置(7)，筒体(1)内左侧面上部连接有进水管(5)，筒体(1)内左侧面上部设有过滤机构(6)，过滤机构(6)位于进水管(5)下方与其连接，筒体(1)底部中间连接有排水管(3)，排水管(3)与筒体(1)内连通，排水管(3)上设有第一阀门(4)。
2.根据权利要求1所述的一种冶金用废水处理设备，其特征在于，过滤机构(6)包括有横杆(61)、卡套(62)、软管(63)、横板(64)、挡块(65)和过滤框(66)，筒体(1)内左侧面上部安装有横板(64)，横板(64)顶部右侧安装有挡块(65)，横板(64)顶部安装有过滤框(66)，过滤框(66)与挡块(65)左侧面接触，筒体(1)内左侧面上部安装有横杆(61)，横杆(61)位于过滤框(66)上方，横杆(61)右端安装有卡套(62)，卡套(62)内设有软管(63)，软管(63)位于过滤框(66)上方，软管(63)顶端与进水管(5)尾端连接，软管(63)与进水管(5)内连通。
3.根据权利要求2所述的一种冶金用废水处理设备，其特征在于，搅动装置(7)包括有第一轴承座(71)、转轴(72)、搅动杆(73)和第一电机(74)，筒体(1)内左侧面下部安装有第一轴承座(71)，第一轴承座(71)内设有转轴(72)，转轴(72)上均匀间隔的安装有搅动杆(73)，筒体(1)内右侧面下部水平安装有第一电机(74)，第一电机(74)位于转轴(72)正右侧，第一电机(74)的输出轴通过联轴器与转轴(72)右端连接。
4.根据权利要求3所述的一种冶金用废水处理设备，其特征在于，还包括有投放机构(8)，投放机构(8)包括有支杆(81)、下料斗(82)、出料管(83)、第二阀门(84)、第二电机(85)、安装板(86)、连杆(87)、第二轴承座(88)、转杆(89)、转板(810)和挡板(811)，筒体(1)右侧顶部安装有安装板(86)，安装板(86)底部中间竖直安装有第二电机(85)，第二电机(85)的输出轴通过联轴器连接有转杆(89)，转杆(89)底端左右两侧安装有转板(810)，筒体(1)内右侧面上部安装有连杆(87)，连杆(87)左端安装有第二轴承座(88)，转杆(89)中部位于第二轴承座(88)内，安装板(86)顶部左侧与中部都安装有支杆(81)，左右两侧支杆(81)顶端安装有下料斗(82)，下料斗(82)底部连接有出料管(83)，出料管(83)与下料斗(82)内连通，出料管(83)上设有第二阀门(84)，出料管(83)尾端贯穿安装板(86)左侧位于转板(810)上方，安装板(86)底部左侧安装有挡板(811)，挡板(811)位于转板(810)左侧。
5.根据权利要求4所述的一种冶金用废水处理设备，其特征在于，还包括有出水管(9)、过滤网(10)和第三阀门(11)，筒体(1)右侧下部连接有出水管(9)，出水管(9)与筒体(1)内连通，出水管(9)左端安装有过滤网(10)，出水管(9)上设有第三阀门(11)。
6.根据权利要求5所述的一种冶金用废水处理设备，其特征在于，还包括有盖板(12)和橡胶块(13)，下料斗(82)右侧顶部转动式的安装有盖板(12)，盖板(12)底部左侧安装有橡胶块(13)，盖板(12)与下料斗(82)配合，橡胶块(13)底部与下料斗(82)左侧顶部接触。
说明书
一种冶金用废水处理设备
技术领域
本发明涉及一种处理设备，尤其涉及一种冶金用废水处理设备。
背景技术
冶金就是从矿物中提取金属或金属化合物，用各种加工方法将金属制成具有一定性能的金属材料的过程和工艺。
冶金中，都会出现大量废水，而一般都是直接将废水排出，而影响周围环境，人工对废水处理时，费时费力，因此亟需研发一种能对废水进行过滤后排出，而不影响周围环境，无需人工对废水进行处理，省时省力的冶金用废水处理设备。
发明内容
(1)要解决的技术问题
本发明为了克服一般都是直接将废水排出，而影响周围环境，人工对废水处理时，费时费力的缺点，本发明要解决的技术问题是提供一种能对废水进行过滤后排出，而不影响周围环境，无需人工对废水进行处理，省时省力的冶金用废水处理设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种冶金用废水处理设备，包括有筒体、支腿、排水管、第一阀门、进水管、过滤机构和搅动装置，筒体外底部左右两侧对称式的安装有支腿，筒体内下部设有搅动装置，筒体内左侧面上部连接有进水管，筒体内左侧面上部设有过滤机构，过滤机构位于进水管下方与其连接，筒体底部中间连接有排水管，排水管与筒体内连通，排水管上设有第一阀门。
优选地，过滤机构包括有横杆、卡套、软管、横板、挡块和过滤框，筒体内左侧面上部安装有横板，横板顶部右侧安装有挡块，横板顶部安装有过滤框，过滤框与挡块左侧面接触，筒体内左侧面上部安装有横杆，横杆位于过滤框上方，横杆右端安装有卡套，卡套内设有软管，软管位于过滤框上方，软管顶端与进水管尾端连接，软管与进水管内连通。
优选地，搅动装置包括有第一轴承座、转轴、搅动杆和第一电机，筒体内左侧面下部安装有第一轴承座，第一轴承座内设有转轴，转轴上均匀间隔的安装有搅动杆，筒体内右侧面下部水平安装有第一电机，第一电机位于转轴正右侧，第一电机的输出轴通过联轴器与转轴右端连接。
优选地，还包括有投放机构，投放机构包括有支杆、下料斗、出料管、第二阀门、第二电机、安装板、连杆、第二轴承座、转杆、转板和挡板，筒体右侧顶部安装有安装板，安装板底部中间竖直安装有第二电机，第二电机的输出轴通过联轴器连接有转杆，转杆底端左右两侧安装有转板，筒体内右侧面上部安装有连杆，连杆左端安装有第二轴承座，转杆中部位于第二轴承座内，安装板顶部左侧与中部都安装有支杆，左右两侧支杆顶端安装有下料斗，下料斗底部连接有出料管，出料管与下料斗内连通，出料管上设有第二阀门，出料管尾端贯穿安装板左侧位于转板上方，安装板底部左侧安装有挡板，挡板位于转板左侧。
优选地，还包括有出水管、过滤网和第三阀门，筒体右侧下部连接有出水管，出水管与筒体内连通，出水管左端安装有过滤网，出水管上设有第三阀门。
优选地，还包括有盖板和橡胶块，下料斗右侧顶部转动式的安装有盖板，盖板底部左侧安装有橡胶块，盖板与下料斗配合，橡胶块底部与下料斗左侧顶部接触。
工作原理：首先操作人员将进水管外接废水，进而废水通过进水管流入过滤机构内，过滤机构对流入的废水进行过滤，过滤后的水掉落至筒体内，进而当筒体内的废水将搅动装置淹没时，即可将沉淀剂倒入筒体内，沉淀剂与废水融合，即可启动搅动装置，搅动装置对废水和沉淀剂进行搅动，而使沉淀剂能更好的对废水内的杂质进行沉淀。当废水全部处理后，即可关闭搅动装置，对过滤机构内过滤的杂质进行处理，再打开第一阀门，进而杂质通过排水管排出，而净化后的废水也通过排水管排出。当废水全部排出后，即可关闭第一阀门。如此，可防止废水直接排出对周围环境造成影响。
因为过滤机构包括有横杆、卡套、软管、横板、挡块和过滤框，筒体内左侧面上部安装有横板，横板顶部右侧安装有挡块，横板顶部安装有过滤框，过滤框与挡块左侧面接触，筒体内左侧面上部安装有横杆，横杆位于过滤框上方，横杆右端安装有卡套，卡套内设有软管，软管位于过滤框上方，软管顶端与进水管尾端连接，软管与进水管内连通，当废水通过进水管流出时，废水流入软管内，进而软管内的废水流入过滤框内，而挡块将过滤框挡住防止过滤框移动，过滤框对废水内的杂质进行过滤，过滤后的水通过过滤框掉落至筒体内，而过滤出的杂质被留在过滤框内。当废水全部过滤完成后，操作人员即可将过滤框从横板上取下，而对过滤框内的杂质进行处理，杂质处理后再将过滤框放回至原位即可。
因为搅动装置包括有第一轴承座、转轴、搅动杆和第一电机，筒体内左侧面下部安装有第一轴承座，第一轴承座内设有转轴，转轴上均匀间隔的安装有搅动杆，筒体内右侧面下部水平安装有第一电机，第一电机位于转轴正右侧，第一电机的输出轴通过联轴器与转轴右端连接，当废水掉落至筒体内时，且将搅动杆淹没时，操作人员将沉淀剂倒入筒体内，即可启动第一电机，第一电机转动带动转轴转动，转轴转动带动搅动杆转动，搅动杆转动对废水和沉淀剂进行搅动，而使沉淀剂更好的将废水内的杂质进行沉淀。当废水内的杂质沉淀完成后，即可关闭第一电机。
因为还包括有投放机构，投放机构包括有支杆、下料斗、出料管、第二阀门、第二电机、安装板、连杆、第二轴承座、转杆、转板和挡板，筒体右侧顶部安装有安装板，安装板底部中间竖直安装有第二电机，第二电机的输出轴通过联轴器连接有转杆，转杆底端左右两侧安装有转板，筒体内右侧面上部安装有连杆，连杆左端安装有第二轴承座，转杆中部位于第二轴承座内，安装板顶部左侧与中部都安装有支杆，左右两侧支杆顶端安装有下料斗，下料斗底部连接有出料管，出料管与下料斗内连通，出料管上设有第二阀门，出料管尾端贯穿安装板左侧位于转板上方，安装板底部左侧安装有挡板，挡板位于转板左侧，首先操作人员将沉淀剂倒入下料斗内，当过滤后的废碎掉落至筒体内时，即可启动第二电机，第二电机转动带动转杆转动，转杆转动带动转板转动，即可打开第二阀门，下料斗内的沉淀剂掉落至出料管内，进而出料管内的沉淀剂从出料管内掉落出时，转板将掉落的沉淀剂打散，进而打散后的沉淀剂掉落至筒体内，而挡板将沉淀剂挡住防止沉淀剂掉落至过滤框内。当筒体内有适量的沉淀剂后，即可关闭第二阀门和第二电机。如此，能使沉淀剂更均匀的掉落在筒体内与废水接触，还无需人工将沉淀剂倒入筒体内。
因为还包括有出水管、过滤网和第三阀门，筒体右侧下部连接有出水管，出水管与筒体内连通，出水管左端安装有过滤网，出水管上设有第三阀门，当废水中的杂质全部沉淀后，即可打开第三阀门，进而废水通过过滤网排入出水管内，进而过滤网再次对废水中的杂质进行过滤，过滤后的废水通过出水管排出，操作人员即可对废水进行利用。当废水全部排出后，即可关闭第三阀门。如此，能对废水进行利用，而不浪费水资源。
因为还包括有盖板和橡胶块，下料斗右侧顶部转动式的安装有盖板，盖板底部左侧安装有橡胶块，盖板与下料斗配合，橡胶块底部与下料斗左侧顶部接触，首先操作人员将盖板打开，即可将沉淀剂倒入下料斗内，当下料斗内有适量的沉淀剂后，即可关闭盖板，进而橡胶块与下料斗顶部接触，而防止盖板关闭时与下料斗接触导致损坏。如此，可防止外来杂质掉落至下料斗内与沉淀剂混在一起。
(3)有益效果
本发明通过投放机构，无需人工将沉淀剂倒入筒体内，还能使沉淀剂更均匀的分散在筒体内，达到了能对废水进行过滤后排出，而不影响周围环境，无需人工对废水进行处理，省时省力的效果。
