申请日2018.02.22
公开(公告)日2018.12.14
IPC分类号B01D29/56; B01D29/05
摘要
本实用新型涉及污水净化附属装置的技术领域，特别是涉及一种用于节能建筑内的污水处理装置，其可以方便对滤布进行拆装更换，降低使用局限性;并且可以方便对工作箱内淤积的杂质进行清理，提高实用性;包括工作箱、一组滤布、进水管和出水管，工作箱顶部设置有箱盖，进水管上设置有开关阀;还包括一组左框架、一组右框架、一组固定杆、一组固定螺母、一组上限位架和一组下限位架，一组滤布分别夹装与一组左框架和一组右框架之间，一组固定杆左半区域和右半区域均设置有与一组固定螺母相对应的外螺纹;还包括底座、左支撑板、右支撑板、左固定轴和右固定轴，左固定轴左端和右固定轴右端分别设置有左限位板和右限位板。
权利要求书

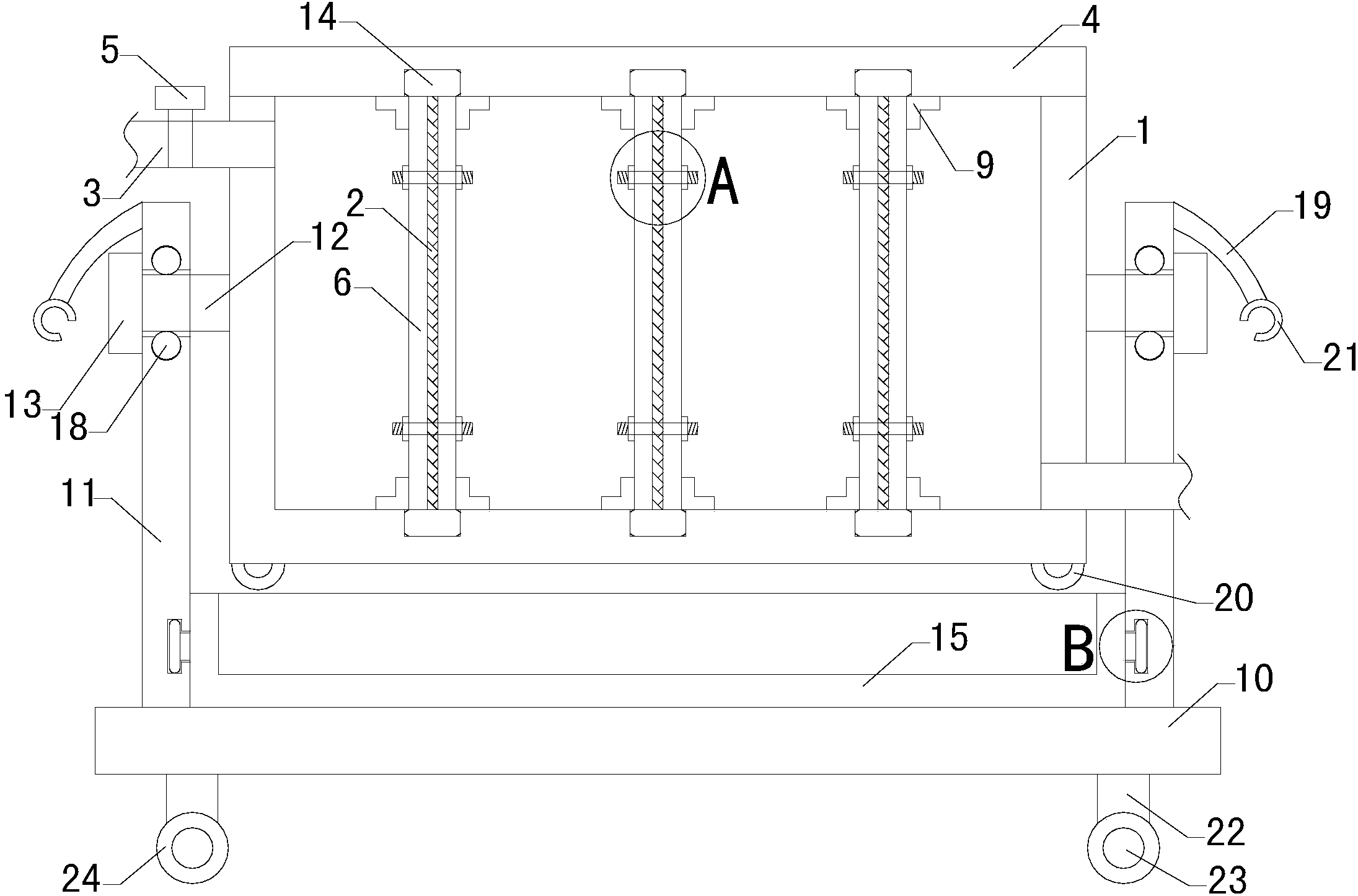

1.一种用于节能建筑内的污水处理装置，包括工作箱(1)、一组滤布(2)、进水管(3)和出水管，工作箱(1)内设置有工作腔，并在工作箱(1)顶部设置有清理口，清理口与工作腔相通，工作箱(1)顶部设置有箱盖(4)，一组滤布(2)纵向安装在工作箱(1)内左半区域、中央区域和右半区域，进水管(3)和出水管分别与工作箱(1)左侧壁上半区域和右侧壁底部连通，并在进水管(3)上设置有开关阀(5);其特征在于，还包括一组左框架(6)、一组右框架、一组固定杆(7)、一组固定螺母(8)、一组上限位架(9)和一组下限位架，所述一组滤布(2)分别夹装与一组左框架(6)和一组右框架之间，并在一组左框架(6)和一组右框架前端和后端分别设置有一组固定孔，所述一组固定杆(7)分别穿过一组固定孔和一组滤布(2)，并在一组固定杆(7)左半区域和右半区域均设置有与一组固定螺母(8)相对应的外螺纹，所述一组固定螺母分别螺装至一组固定杆(7)左半区域和右半区域，所述一组上限位架(9)和一组下限位架分别安装在工作箱(1)内底部和箱盖(4)底部左半区域、中央区域和右半区域，所述一组左框架(6)和一组右框架分别卡装在一组上限位架(9)和一组下限位架之间;还包括底座(10)、左支撑板(11)、右支撑板、左固定轴(12)和右固定轴，所述左支撑板(11)和右支撑板分别安装在底座(10)顶部左半区域和右半区域，并在左支撑板(11)和右支撑板上半区域分别设置有左旋转孔和右旋转孔，所述左固定轴(12)和右固定轴分别安装在工作箱(1)左侧壁和右侧壁中央区域，并且左固定轴(12)和右固定轴分别穿过左旋转孔和右旋转孔，所述左固定轴(12)左端和右固定轴右端分别设置有左限位板(13)和右限位板。
2.如权利要求1所述的一种用于节能建筑内的污水处理装置，其特征在于，还包括一组密封垫(14)，所述工作箱(1)内底部、内前侧壁、内后侧壁和箱盖(4)底部左半区域、中央区域和右半区域分别设置有一组固定槽，所述一组密封垫(14)分别安装在一组固定槽内，并且一组密封垫(14)分别与一组左框架(6)和一组右框架顶部、底部、前侧壁和后侧壁接触。
3.如权利要求2所述的一种用于节能建筑内的污水处理装置，其特征在于，还包括接料箱(15)、一组左滑轮和一组右滑轮(16)，所述接料箱(15)内设置有接料腔，并在接料箱(15)顶部设置有接料口，接料口与接料腔相通，所述接料箱(15)左侧壁和右侧壁分别设置有一组左连接杆和一组右连接杆(17)，所述一组左滑轮和一组右滑轮(16)分别安装在一组左连接杆左端和一组右连接杆(17)右端，所述左支撑板(11)右侧壁和右支撑板左侧壁下半区域分别设置有左滑槽和右滑槽，所述一组左滑轮和一组右滑轮(16)分别位于左滑槽和右滑槽内。
4.如权利要求3所述的一种用于节能建筑内的污水处理装置，其特征在于，还包括一组左滚珠(18)和一组右滚珠，所述左旋转孔和右旋转孔处分别设置有一组左凹槽和一组右凹槽，所述一组左滚珠(18)和一组右滚珠分别安装在一组左凹槽和一组右凹槽内，并且一组左滚珠(18)和一组右滚珠分别与左固定轴(12)和右固定轴外侧壁接触。
5.如权利要求4所述的一种用于节能建筑内的污水处理装置，其特征在于，还包括一组左固定绳、一组右固定绳(19)、一组左固定环和一组右固定环(20)，所述一组左固定绳和一组右固定绳(19)一端分别安装在左支撑板(11)和右支撑板上，并在一组左固定绳和一组右固定绳(19)另一端分别设置有一组左固定钩和一组右固定钩(21)，所述一组左固定环和一组右固定环(20)分别安装在工作箱(1)底部左前侧、左后侧、右前侧和右后侧。
6.如权利要求5所述的一种用于节能建筑内的污水处理装置，其特征在于，还包括一组支腿(22)和一组滚轮(23)，所述一组支腿(22)分别安装在底座(10)底部左前侧、左后侧、右前侧和右后侧，所述一组滚轮(23)分别安装在一组支腿(22)底端。
7.如权利要求6所述的一种用于节能建筑内的污水处理装置，其特征在于，还包括一组防滑胶圈(24)，所述一组防滑胶圈(24)分别安装在一组滚轮(23)上。
说明书
一种用于节能建筑内的污水处理装置
技术领域
本实用新型涉及污水净化附属装置的技术领域，特别是涉及一种用于节能建筑内的污水处理装置。
背景技术
众所周知，用于节能建筑内的污水处理装置是一种用于对节能建筑内产生的污水进行过滤净化，去除其中的杂质，以方便其进行后续处理的附属装置，其在污水除杂的领域中得到了广泛的使用;现有的用于节能建筑内的污水处理装置包括工作箱、一组滤布、进水管和出水管，工作箱内设置有工作腔，并在工作箱顶部设置有清理口，清理口与工作腔相通，工作箱顶部设置有箱盖，一组滤布纵向安装在工作箱内左半区域、中央区域和右半区域，进水管和出水管分别与工作箱左侧壁上半区域和右侧壁底部连通，并在进水管上设置有开关阀;现有的用于节能建筑内的污水处理装置使用时，打开开关阀，通过进水管向工作箱内倒入所需要进行处理的污水，通过一组滤布对污水进行多次过滤，过滤后的污水通过出水管排出;现有的用于节能建筑内的污水处理装置使用中发现，其滤布不方便拆装更换，使用局限性较高;并且其不方便对工作箱内的淤积的杂质进行清理，从而导致其实用性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以方便对滤布进行拆装更换，降低使用局限性;并且可以方便对工作箱内淤积的杂质进行清理，提高实用性的用于节能建筑内的污水处理装置。
本实用新型的一种用于节能建筑内的污水处理装置，包括工作箱、一组滤布、进水管和出水管，工作箱内设置有工作腔，并在工作箱顶部设置有清理口，清理口与工作腔相通，工作箱顶部设置有箱盖，一组滤布纵向安装在工作箱内左半区域、中央区域和右半区域，进水管和出水管分别与工作箱左侧壁上半区域和右侧壁底部连通，并在进水管上设置有开关阀;还包括一组左框架、一组右框架、一组固定杆、一组固定螺母、一组上限位架和一组下限位架，所述一组滤布分别夹装与一组左框架和一组右框架之间，并在一组左框架和一组右框架前端和后端分别设置有一组固定孔，所述一组固定杆分别穿过一组固定孔和一组滤布，并在一组固定杆左半区域和右半区域均设置有与一组固定螺母相对应的外螺纹，所述一组固定螺母分别螺装至一组固定杆左半区域和右半区域，所述一组上限位架和一组下限位架分别安装在工作箱内底部和箱盖底部左半区域、中央区域和右半区域，所述一组左框架和一组右框架分别卡装在一组上限位架和一组下限位架之间;还包括底座、左支撑板、右支撑板、左固定轴和右固定轴，所述左支撑板和右支撑板分别安装在底座顶部左半区域和右半区域，并在左支撑板和右支撑板上半区域分别设置有左旋转孔和右旋转孔，所述左固定轴和右固定轴分别安装在工作箱左侧壁和右侧壁中央区域，并且左固定轴和右固定轴分别穿过左旋转孔和右旋转孔，所述左固定轴左端和右固定轴右端分别设置有左限位板和右限位板。
本实用新型的一种用于节能建筑内的污水处理装置，还包括一组密封垫，所述工作箱内底部、内前侧壁、内后侧壁和箱盖底部左半区域、中央区域和右半区域分别设置有一组固定槽，所述一组密封垫分别安装在一组固定槽内，并且一组密封垫分别与一组左框架和一组右框架顶部、底部、前侧壁和后侧壁接触。
本实用新型的一种用于节能建筑内的污水处理装置，还包括接料箱、一组左滑轮和一组右滑轮，所述接料箱内设置有接料腔，并在接料箱顶部设置有接料口，接料口与接料腔相通，所述接料箱左侧壁和右侧壁分别设置有一组左连接杆和一组右连接杆，所述一组左滑轮和一组右滑轮分别安装在一组左连接杆左端和一组右连接杆右端，所述左支撑板右侧壁和右支撑板左侧壁下半区域分别设置有左滑槽和右滑槽，所述一组左滑轮和一组右滑轮分别位于左滑槽和右滑槽内。
本实用新型的一种用于节能建筑内的污水处理装置，还包括一组左滚珠和一组右滚珠，所述左旋转孔和右旋转孔处分别设置有一组左凹槽和一组右凹槽，所述一组左滚珠和一组右滚珠分别安装在一组左凹槽和一组右凹槽内，并且一组左滚珠和一组右滚珠分别与左固定轴和右固定轴外侧壁接触。
本实用新型的一种用于节能建筑内的污水处理装置，还包括一组左固定绳、一组右固定绳、一组左固定环和一组右固定环，所述一组左固定绳和一组右固定绳一端分别安装在左支撑板和右支撑板上，并在一组左固定绳和一组右固定绳另一端分别设置有一组左固定钩和一组右固定钩，所述一组左固定环和一组右固定环分别安装在工作箱底部左前侧、左后侧、右前侧和右后侧。
本实用新型的一种用于节能建筑内的污水处理装置，还包括一组支腿和一组滚轮，所述一组支腿分别安装在底座底部左前侧、左后侧、右前侧和右后侧，所述一组滚轮分别安装在一组支腿底端。
本实用新型的一种用于节能建筑内的污水处理装置，还包括一组防滑胶圈，所述一组防滑胶圈分别安装在一组滚轮上。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过将一组螺母分别螺装至一组固定杆左半区域和右半区域，将一组滤布夹装在一组左框架和一组右框架之间，并且可以通过将一组左框架和一组右框架分别卡装在一组上限位架和一组下限位架之间，从而固定一组滤布的位置，当需要对滤布进行清洗更换时，将箱盖取下，并将一组左框架和一组右框架取出，将一组固定螺母由一组固定杆两端取下，从而使一组左框架和一组右框架分离，从而可以方便对滤布进行拆装更换，降低使用局限性;并且可以在需要对工作箱内部进行清理时，将箱盖取下，并将一组左框架和一组右框架取出，向后翻转工作箱，使工作箱通过左固定轴和右固定轴转动，从而将清理口面对底座，从而方便对工作箱内淤积的杂质进行清理，提高实用性。
