申请日2018.02.23
公开(公告)日2018.12.07
IPC分类号C02F1/44; B01D61/08; C02F103/16
摘要
本实用新型公开了一种基于DTRO反渗透技术的电镀废水处理设备，包括处理设备箱体、进口管连接件、反渗透装置和出水管连接件，所述处理设备箱体下端焊接有防滑支脚，所述处理设备箱体中间位置处安装有中间隔板，所述处理设备箱体一侧上端安装有进口管连接件，所述进口管连接件内侧安装有进水管，所述处理设备箱体另一侧下端安装有出口管连接件，所述出口管连接件内侧安装有出水管，所述进水管和出水管之间通过连接管和反渗透装置连接，所述反渗透装置内部中间位置处安装有中间连接柱，所述中间连接柱两端均安装有反渗透内板，两个所述反渗透内板之间设置有反渗透外板。本实用新型能通过反渗透的方式将废水进行过滤，能使净化的更加彻底和迅速。
权利要求书

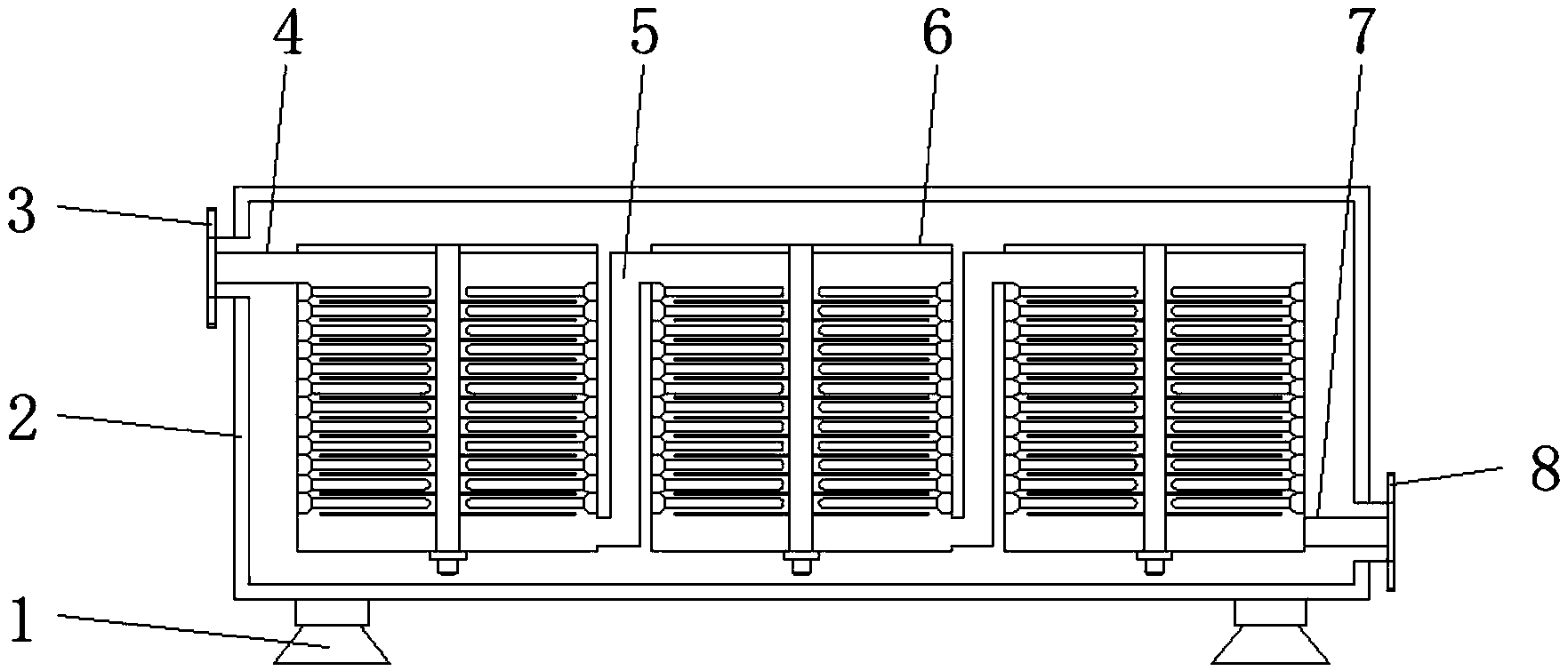

1.一种基于DTRO反渗透技术的电镀废水处理设备，包括处理设备箱体(2)、进口管连接件(3)、反渗透装置(6)和出水管连接件(8)，其特征在于：所述处理设备箱体(2)下端焊接有防滑支脚(1)，所述处理设备箱体(2)中间位置处安装有中间隔板(9)，所述处理设备箱体(2)一侧上端安装有进口管连接件(3)，所述进口管连接件(3)内侧安装有进水管(4)，所述处理设备箱体(2)另一侧下端安装有出口管连接件(8)，所述出口管连接件(8)内侧安装有出水管(7)，所述进水管(4)和出水管(7)之间通过连接管(5)和反渗透装置(6)连接，所述反渗透装置(6)内部中间位置处安装有中间连接柱(12)，所述中间连接柱(12)两端均安装有反渗透内板(13)，两个所述反渗透内板(13)之间设置有反渗透外板(14)，且反渗透外板(14)焊接在反渗透装置(6)内部两端表面上。
2.根据权利要求1所述的一种基于DTRO反渗透技术的电镀废水处理设备，其特征在于：所述防滑支脚(1)共设有四个，且防滑支脚(1)分设于处理设备箱体(2)下端四个角的位置处。
3.根据权利要求1所述的一种基于DTRO反渗透技术的电镀废水处理设备，其特征在于：所述进口管连接件(3)共设有两个，且两个进口管连接件(3)关于中间隔板(9)对称分布。
4.根据权利要求1所述的一种基于DTRO反渗透技术的电镀废水处理设备，其特征在于：所述出口管连接件(8)共设有两个，且两个出口管连接件(8)关于中间隔板(9)对称分布。
5.根据权利要求1所述的一种基于DTRO反渗透技术的电镀废水处理设备，其特征在于：所述连接管(5)共设有两个，所述反渗透装置(6)共设有三个，且两个连接管(5)和三个反渗透装置(6)交错分布。
6.根据权利要求1所述的一种基于DTRO反渗透技术的电镀废水处理设备，其特征在于：所述反渗透装置(6)靠近进口管连接件(3)的一侧上端开设有废水进口(10)，所述反渗透装置(6)靠近出口管连接件(8)的一侧下端开设有废水出口(15)。
7.根据权利要求1所述的一种基于DTRO反渗透技术的电镀废水处理设备，其特征在于：所述中间连接柱(12)下端安装有渗透水管口连接件(16)，所述渗透水管口连接件(16)下端安装有渗透水管(17)。
说明书
一种基于DTRO反渗透技术的电镀废水处理设备
技术领域
本实用新型涉及反渗透过滤设备技术领域，具体为一种基于DTRO反渗透技术的电镀废水处理设备。
背景技术
DTRO是DT的一个分类，DT膜技术即碟管式膜技术，分为DTRO、DTNF、 DTUF三大类，是一种专利型膜分离组件，该技术是专门针对高浓度料液的过滤分离而开发的，已成功应用近30年，料液通过膜堆与外壳之间的间隙后通过导流通道进入底部导流盘中，被处理的液体以最短的距离快速流经过滤膜，然后逆转到另一膜面，再从流入到下一个过滤膜片，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的切向流过滤，浓缩液最后从进料端法兰处流出，料液流经过滤膜的同时，透过液通过中心收集管不断排出，浓缩液与透过液通过安装于导流盘上的O型密封圈隔离。
实用新型内容
本实用新型的目的在于提供一种基于DTRO反渗透技术的电镀废水处理设备，具备能够通过回形的运动轨迹，将电镀废液进行有效的过滤的优点，解决了现有设备在过滤电镀废液的时候，存在不足，无法过滤干净的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于DTRO反渗透技术的电镀废水处理设备，包括处理设备箱体、进口管连接件、反渗透装置和出水管连接件，所述处理设备箱体下端焊接有防滑支脚，所述处理设备箱体中间位置处安装有中间隔板，所述处理设备箱体一侧上端安装有进口管连接件，所述进口管连接件内侧安装有进水管，所述处理设备箱体另一侧下端安装有出口管连接件，所述出口管连接件内侧安装有出水管，所述进水管和出水管之间通过连接管和反渗透装置连接，所述反渗透装置内部中间位置处安装有中间连接柱，所述中间连接柱两端均安装有反渗透内板，两个所述反渗透内板之间设置有反渗透外板，且反渗透外板焊接在反渗透装置内部两端表面上。
优选的，所述防滑支脚共设有四个，且防滑支脚分设于处理设备箱体下端四个角的位置处。
优选的，所述进口管连接件共设有两个，且两个进口管连接件关于中间隔板对称分布。
优选的，所述出口管连接件共设有两个，且两个出口管连接件关于中间隔板对称分布。
优选的，所述连接管共设有两个，所述反渗透装置共设有三个，且两个连接管和三个反渗透装置交错分布。
优选的，所述反渗透装置靠近进口管连接件的一侧上端开设有废水进口，所述反渗透装置靠近出口管连接件的一侧下端开设有废水出口。
优选的，所述中间连接柱下端安装有渗透水管口连接件，所述渗透水管口连接件下端安装有渗透水管。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置中间隔板，达到了将处理设备箱体分割成两个区域的效果，使过滤的效果更好，通过设置有中间隔板，能够将处理设备箱体内部形成两个单独的过滤装置，即使一个设备出现点问题，工作人员在检修的过程中，另一个设备照样能够进行工作。
2、本实用新型通过设置两个连接管和三个反渗透装置，达到了将过滤进行的更加彻底的效果，通过三个反渗透装置连续的进行过滤工作，使电镀产生的废水能够有效的过滤干净，通过连接管将前一个反渗透装置下端流出的水在输送到下一个反渗透装置的顶端，继续进行工作。
3、本实用新型通过设置反渗透装置，达到了将电镀废液进行有效的过滤的效果，电镀废液会从进口管连接件、进水管进入设备，通过废水进口进入到反渗透装置内部，电镀废液会从上到下，在反渗透内板和反渗透外板之间不断的进行回形运动，使过滤工作更好更加迅速的进行。
