申请日2018.02.24
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本实用新型提供一种多功能的工业自动化污水处理装置，包括处理装置外壳，支撑脚，进水头，分隔板，连通环，输送管，第一水泵，混凝剂储存箱，出液头，第一电动阀，残渣分离筒装置，沉淀池结构和控制器，所述的支撑脚分别焊接在处理装置外壳的下表面;所述的进水头焊接在处理装置外壳的左端;所述的分隔板分别焊接在处理装置外壳的内壁上;所述的连通环和输送管分别镶嵌在分隔板的内部。本实用新型的有益效果为：通过残渣分离筒装置的设置，有利于在使用时，可以方便的分离污水和污水的中的残渣，同时也增加了该处理装置净化的效果，通过沉淀池结构的设置，有利于在沉淀时，可以方便的过滤收集起来的污水，同时也增加了该处理装置的功能。
权利要求书

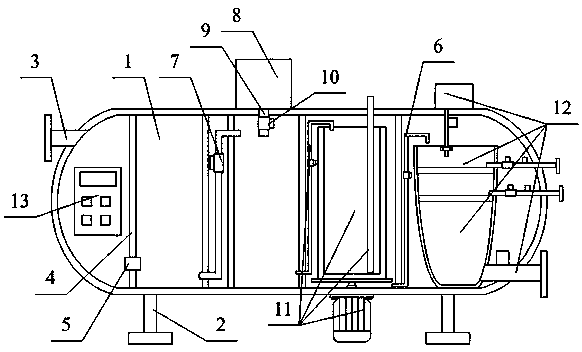

1.一种多功能的工业自动化污水处理装置，其特征在于，该多功能的工业自动化污水处理装置，包括处理装置外壳(1)，支撑脚(2)，进水头(3)，分隔板(4)，连通环(5)，输送管(6)，第一水泵(7)，混凝剂储存箱(8)，出液头(9)，第一电动阀(10)，残渣分离筒装置(11)，沉淀池结构(12)和控制器(13)，所述的支撑脚(2)分别焊接在处理装置外壳(1)的下表面;所述的进水头(3)焊接在处理装置外壳(1)的左端;所述的分隔板(4)分别焊接在处理装置外壳(1)的内壁上;所述的连通环(5)和输送管(6)分别镶嵌在分隔板(4)的内部;所述的第一水泵(7)安装在输送管(6)的外壁上;所述的混凝剂储存箱(8)焊接在处理装置外壳(1)的上端;所述的出液头(9)穿过处理装置外壳(1)与混凝剂储存箱(8)焊接，并在外壁上安装有第一电动阀(10);所述的残渣分离筒装置(11)和沉淀池结构(12)分别安装在处理装置外壳(1)内部的中右侧和右侧;所述的控制器(13)螺栓安装在处理装置外壳(1)正表面的左侧;所述的残渣分离筒装置(11)包括电机(111)，联轴器(112)，连接盘(113)，连接轴(114)，分离筒(115)，输水管(116)，第二水泵(117)和吸渣管(118)，所述的连接轴(114)上端与连接盘(113)焊接，下端通过联轴器(112)与电机(111)的输出轴连接;所述的分离筒(115)安装在连接盘(113)的上表面;所述的第二水泵(117)安装在输水管(116)的外壁上。
2.如权利要求1所述的多功能的工业自动化污水处理装置，其特征在于，所述的沉淀池结构(12)包括沉淀箱(121)，第一过滤网(122)，第二过滤网(123)，出水头(124)，第二电动阀(125)，排渣管(126)，第三水泵(127)，第三电动阀(128)，加药箱(129)和出药管(1210)，所述的第一过滤网(122)和第二过滤网(123)分别安装在沉淀箱(121)内壁的上部;所述的出水头(124)焊接在沉淀箱(121)的右下部，并在外壁上安装有第二电动阀(125);所述的排渣管(126)分别焊接在沉淀箱(121)的右上部，并在外壁上分别安装有第三水泵(127)和第三电动阀(128);所述的出药管(1210)一端与加药箱(129)连接，另一端与沉淀箱(121)连接，并在外壁上安装有第二电动阀(125)。
3.如权利要求1所述的多功能的工业自动化污水处理装置，其特征在于，所述的控制器(13)包括PLC(131)，显示屏(132)和按键(133)，所述的显示屏(132)和按键(133)分别安装在PLC(131)的正表面。
4.如权利要求1所述的多功能的工业自动化污水处理装置，其特征在于，所述的输水管(116)一端穿过分隔板(4)的左下部并与处理装置外壳(1)连通，另一端与分离筒(115)的上端正对设置，所述的输水管(116)具体采用不锈钢管。
5.如权利要求1所述的多功能的工业自动化污水处理装置，其特征在于，所述的连接盘(113)上表面与分离筒(115)连接，下表面的连接轴(114)通过联轴器(112)与电机(111)的输出轴连接。
6.如权利要求1所述的多功能的工业自动化污水处理装置，其特征在于，所述的吸渣管(118)上部焊接在处理装置外壳(1)的上部，下部插接在分离筒(115)内，所述的吸渣管(118)下表面与分离筒(115)内部下方之间的间距为五毫米至七毫米。
7.如权利要求2所述的多功能的工业自动化污水处理装置，其特征在于，所述的沉淀箱(121)焊接在处理装置外壳(1)内部的右侧，并与输送管(6)对应，所述的沉淀箱(121)下部与出水头(124)连通。
8.如权利要求2所述的多功能的工业自动化污水处理装置，其特征在于，所述的第一过滤网(122)和第二过滤网(123)分别采用活性炭过滤网，所述的第一过滤网(122)和第二过滤网(123)分别安装在沉淀箱(121)内壁的上部。
9.如权利要求2所述的多功能的工业自动化污水处理装置，其特征在于，所述的排渣管(126)设置有多个，所述的排渣管(126)分别镶嵌在沉淀箱(121)的右端，并分别与第一过滤网(122)和第二过滤网(123)的上表面紧密接触。
说明书
一种多功能的工业自动化污水处理装置
技术领域
本实用新型属于工业废水处理技术领域，尤其涉及一种多功能的工业自动化污水处理装置。
背景技术
污水处理装置能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，现有技术为中国专利公开号为201610488719.3的一种工业自动化污水处理装置所采用的技术方案是：包括澄清化泥池和污水处理装置，所述污水处理装置由接触氧化池、送污水管、反冲水回流管、风机送风管、沉淀池、加药消毒装置、清水池、出水口、深度净化池、外框、支脚组成，所述接触氧化池与外框固定连接，所述送污水管与接触氧化池固定连接。
但是，现有的工业自动化污水处理装置还存在着过滤效果差且不具备分离的功能、不方便过滤在沉淀时的污水和不方便去处该装置内的残渣的问题。
因此，发明一种多功能的工业自动化污水处理装置显得非常必要。
实用新型内容
为了解决上述技术问题，本实用新型提供一种多功能的工业自动化污水处理装置，以解决现有的工业自动化污水处理装置过滤效果差且不具备分离的功能、不方便过滤在沉淀时的污水和不方便去处该装置内的残渣的问题。一种多功能的工业自动化污水处理装置，包括处理装置外壳，支撑脚，进水头，分隔板，连通环，输送管，第一水泵，混凝剂储存箱，出液头，第一电动阀，残渣分离筒装置，沉淀池结构和控制器，所述的支撑脚分别焊接在处理装置外壳的下表面;所述的进水头焊接在处理装置外壳的左端;所述的分隔板分别焊接在处理装置外壳的内壁上;所述的连通环和输送管分别镶嵌在分隔板的内部;所述的第一水泵安装在输送管的外壁上;所述的混凝剂储存箱焊接在处理装置外壳的上端;所述的出液头穿过处理装置外壳与混凝剂储存箱焊接，并在外壁上安装有第一电动阀;所述的残渣分离筒装置和沉淀池结构分别安装在处理装置外壳内部的中右侧和右侧;所述的控制器螺栓安装在处理装置外壳正表面的左侧;所述的残渣分离筒装置包括电机，联轴器，连接盘，连接轴，分离筒，输水管，第二水泵和吸渣管，所述的连接轴上端与连接盘焊接，下端通过联轴器与电机的输出轴连接;所述的分离筒安装在连接盘的上表面;所述的第二水泵安装在输水管的外壁上。
优选的，所述的沉淀池结构包括沉淀箱，第一过滤网，第二过滤网，出水头，第二电动阀，排渣管，第三水泵，第三电动阀，加药箱和出药管，所述的第一过滤网和第二过滤网分别安装在沉淀箱内壁的上部;所述的出水头焊接在沉淀箱的右下部，并在外壁上安装有第二电动阀;所述的排渣管分别焊接在沉淀箱的右上部，并在外壁上分别安装有第三水泵和第三电动阀;所述的出药管一端与加药箱连接，另一端与沉淀箱连接，并在外壁上安装有第二电动阀。
优选的，所述的控制器包括PLC，显示屏和按键，所述的显示屏和按键分别安装在PLC的正表面。
优选的，所述的输水管一端穿过分隔板的左下部并与处理装置外壳连通，另一端与分离筒的上端正对设置，所述的输水管具体采用不锈钢管。
优选的，所述的连接盘上表面与分离筒连接，下表面的连接轴通过联轴器与电机的输出轴连接。
优选的，所述的吸渣管上部焊接在处理装置外壳的上部，下部插接在分离筒内，所述的吸渣管下表面与分离筒内部下方之间的间距为五毫米至七毫米。
优选的，所述的沉淀箱焊接在处理装置外壳内部的右侧，并与输送管对应，所述的沉淀箱下部与出水头连通。
优选的，所述的第一过滤网和第二过滤网分别采用活性炭过滤网，所述的第一过滤网和第二过滤网分别安装在沉淀箱内壁的上部。
优选的，所述的排渣管设置有多个，所述的排渣管分别镶嵌在沉淀箱的右端，并分别与第一过滤网和第二过滤网的上表面紧密接触。
与现有技术相比，本实用新型的有益效果为：
1.本实用新型中，所述的输水管一端穿过分隔板的左下部并与处理装置外壳连通，另一端与分离筒的上端正对设置，所述的输水管具体采用不锈钢管，有利于方便的给该残渣分离筒装置输送污水，同时也方便的使用该残渣分离筒装置。
2.本实用新型中，所述的连接盘上表面与分离筒连接，下表面的连接轴通过联轴器与电机的输出轴连接，有利于在使用时，可以方便的分离污水和污水的中的残渣，同时也增加了该处理装置净化的效果。
3.本实用新型中，所述的吸渣管上部焊接在处理装置外壳的上部，下部插接在分离筒内，所述的吸渣管下表面与分离筒内部下方之间的间距为五毫米至七毫米，有利于在不使用时，可以方便的将分离筒内的残渣排放到处理装置外壳的外部，同时也方便的清理该残渣分离筒装置。
4.本实用新型中，所述的沉淀箱焊接在处理装置外壳内部的右侧，并与输送管对应，所述的沉淀箱下部与出水头连通，有利于在使用时，可以方便的储存污水，同时也方便的沉淀污水。
5.本实用新型中，所述的第一过滤网和第二过滤网分别采用活性炭过滤网，所述的第一过滤网和第二过滤网分别安装在沉淀箱内壁的上部，有利于在沉淀时，可以方便的过滤收集起来的污水，同时也增加了该处理装置的功能。
6.本实用新型中，所述的排渣管设置有多个，所述的排渣管分别镶嵌在沉淀箱的右端，并分别与第一过滤网和第二过滤网的上表面紧密接触，有利于在过滤污水时，可以方便的排出过滤后的残渣，同时也方便的使用该沉淀池结构。
