申请日2018.02.24
公开(公告)日2018.06.12
IPC分类号C02F11/10; C02F11/18; C10B1/00; C10B57/10; C10B53/00
摘要
一种污水处理厂污泥等离子处理系统，其至少包括：等离子体熔炉，其用于对污泥进行处理以将污泥中可分解的成份进行分解，其特征在于，所述等离子体熔炉包括延左右方向延伸的圆筒形的壳体，沿圆筒的轴向偏下的方向设置有轴，轴上设置有螺旋形搅拌叶，圆筒内的下方设置有公共电极，圆筒内的上方交错设置有梳状的多个交流等子体电极和多个直流等离子体电极。利用本发明提供的系统。
权利要求书

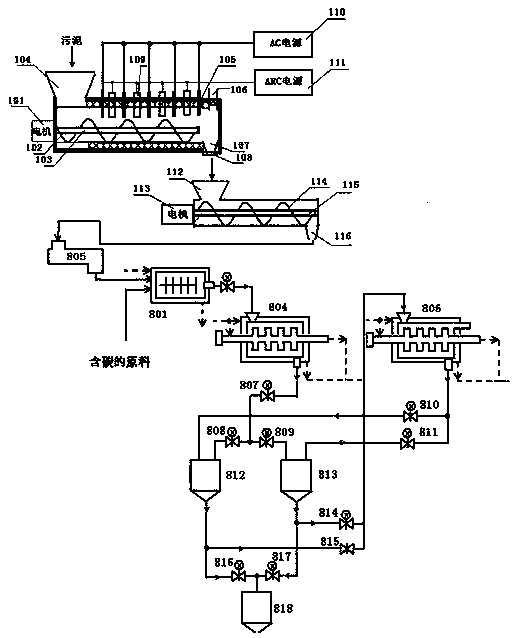

1.一种污水处理厂污泥等离子处理系统，其至少包括：等离子体熔炉，其用于对污泥进行处理以将污泥中可分解的成份进行分解，其特征在于，所述等离子体熔炉包括延左右方向延伸的圆筒形的壳体，沿圆筒的轴向偏下的方向设置有轴，轴上设置有螺旋形搅拌叶，圆筒内的下方设置有公共电极，圆筒内的上方交错设置有梳状的多个交流等子体电极和多个直流等离子体电极。
2.根据权利要求1所述的污水处理厂污泥等离子处理系统，其特征在于，还包括集汽箱和热交换器，所述集汽箱用于收集从等离子熔炉中排出的气体，所述热交换器，利用等离子熔炉中排出的气体与水水进行热交换以产生高温蒸汽。
3.根据权利要求2所述的污水处理厂污泥等离子处理系统，其特征在于，还包括：传送机、皮带称进料器、预混器和第一转盘式混合加热器，其中，从等离子熔炉中排出的已预处理的污泥导入传送机，传送机在电机的作用下将已预处理的污泥供给皮带称进料器，皮带称进料器对设定量的污泥导入到预混器中，同时将含碳原料的浆液或者粉末也加入到预混器进行混合，而后导入到第一转盘式混合加热器进行加热混合，而后通过输送系统送到不完全氧化炉中对混合物进行碳化。
4.根据权利要求3所述的污水处理厂污泥等离子处理系统，其特征在于，还包括第二转盘式混合加热器、第二集料斗、第二集料斗和第三集料斗，从第一转盘式混合器中排出的混合物被导入到第一集料斗或者第二集料斗中空中集料斗中，第一集料斗或者第二集料斗中被填满的集料斗内的混合物被导入到第二转盘式混合加热器中，第二转盘式混合加热器对混合物进行加热，使混合物中可蒸发的成份及水份进一步蒸发，并从第二转盘式混合器中排出;在第二转盘式混合加热器中进一步浓缩的浆液被排入到集第一集料斗或者第二集料斗中已排空的集料斗，第一集料斗或第二集料斗将浆料排入到第三集料斗中，而后通过输送系统送到不完全氧化炉中对混合物进行碳化。
5.根据权利要求4所述的污水处理厂污泥等离子处理系统，其特征在于，预混器、第一转盘式混合加热器和第一转盘式混合加热器利用高温蒸汽进行加热。
6.根据权利要求5所述的污水处理厂污泥等离子处理系统，其特征在于，还包括汽轮机和发电机，利用高温蒸汽推动汽轮机以产生动能，所述汽轮机推动发电机进行发电。
说明书
一种污水处理厂污泥等离子处理系统
技术领域
本发明涉及一种污水处理厂污泥等离子处理系统，属于污泥处理技术领域。
背景技术
污水处理厂污水处理过程中产生的污水污泥主要包括初沉池污泥和生物处理构筑物中产生的剩余污泥。污泥含水率高、体积大，不仅在处置过程中占用大量的土地资源，而且在转运过程极易发生泄露而污染环境;同时污泥中含有大量的有机物质，遇到厌氧环境会发生腐败，而产生硫化氢、甲硫酸等不良气味，除此以外，污泥中还含有病原菌、寄生虫以及难以降解物质，严重威胁着人类和生态环境的安全，如果污泥得不到科学合理的处理，很容易造成二次污染。
发明内容
为克服现有技术中存在的技术问题，本发明的发明目的是提供一种污水处理厂污泥等离子处理系统，对污泥中的有害物质进行了分解。
为实现所述发明目的，本发明提供一种污水处理厂污泥等离子处理系统，其至少包括：等离子体熔炉，其用于对污泥进行处理以将污泥中可分解的成份进行分解，其特征在于，所述等离子体熔炉包括延左右方向延伸的圆筒形的壳体，沿圆筒的轴向偏下的方向设置有轴，轴上设置有螺旋形搅拌叶，圆筒内的下方设置有公共电极，圆筒内的上方交错设置有梳状的多个交流等子体电极和多个直流等离子体电极。
优选地，污水处理厂污泥等离子处理系统，其特征在于，还包括集汽箱和热交换器，所述集汽箱用于收集从等离子熔炉中排出的气体，所述热交换器，利用等离子熔炉中排出的气体与水水进行热交换以产生高温蒸汽。
优选地，污水处理厂污泥等离子处理系统还包括传送机、皮带称进料器、预混器和第一转盘式混合加热器，其中，从等离子熔炉中排出的已预处理的污泥导入传送机，传送机在电机的作用下将已预处理的污泥供给皮带称进料器，皮带称进料器对设定量的污泥导入到预混器中，同时将含碳原料的浆液或者粉末也加入到预混器进行混合，而后导入到第一转盘式混合加热器进行加热混合，而后通过输送系统送到不完全氧化炉中对混合物进行碳化。
优选地，污泥等离子处理系统还包括第二转盘式混合加热器、第二集料斗、第二集料斗和第三集料斗，从第一转盘式混合器中排出的混合物被导入到第一集料斗或者第二集料斗中空中集料斗中，第一集料斗或者第二集料斗中被填满的集料斗内的混合物被导入到第二转盘式混合加热器中，第二转盘式混合加热器对混合物进行加热，使混合物中可蒸发的成份及水份进一步蒸发，并从第二转盘式混合器中排出;在第二转盘式混合加热器中进一步浓缩的浆液被排入到集第一集料斗或者第二集料斗中已排空的集料斗，第一集料斗或第二集料斗将浆料排入到第三集料斗中，而后通过输送系统送到不完全氧化炉中对混合物进行碳化。
优选地，预混器、第一转盘式混合加热器和第一转盘式混合加热器利用高温蒸汽进行加热。
优选地，污水处理厂污泥等离子处理系统还包括汽轮机和发电机，利用高温蒸汽推动汽轮机以产生动能，所述汽轮机推动发电机进行发电。
与现有技术相比，本发明提和污水处理厂污泥等离子处理系统，对污泥中的有害物质进行了分解。
