申请日2018.02.25
公开(公告)日2018.08.21
IPC分类号C02F9/08
摘要
一种超声臭氧污水处理设备控制器，在超声波、超声波发射器、超声波控制连接器与臭氧输送管、臭氧发生器、臭氧发生器连接器之间设置有PLC控制板，PLC控制板与人机交互控制板连接，人机交互控制板与电源模块连接。PLC控制板上安装有PLC可控硅模块、PLC存储器和PLC中央处理器。人机交互控制板上安装有机载键盘、显示屏和电源开关。电源模块上安装有稳压滤波模块、外部电源接口和电压变压器。本发明能自动把超声波发射器和臭氧发生器结合起来对污水进行处理。主要是利用超声与臭氧协同作用处理污水这一机理，制造出污水处理环节中的有效处理有机污水的装置，从而生产出符合排放标准的再生水。
权利要求书

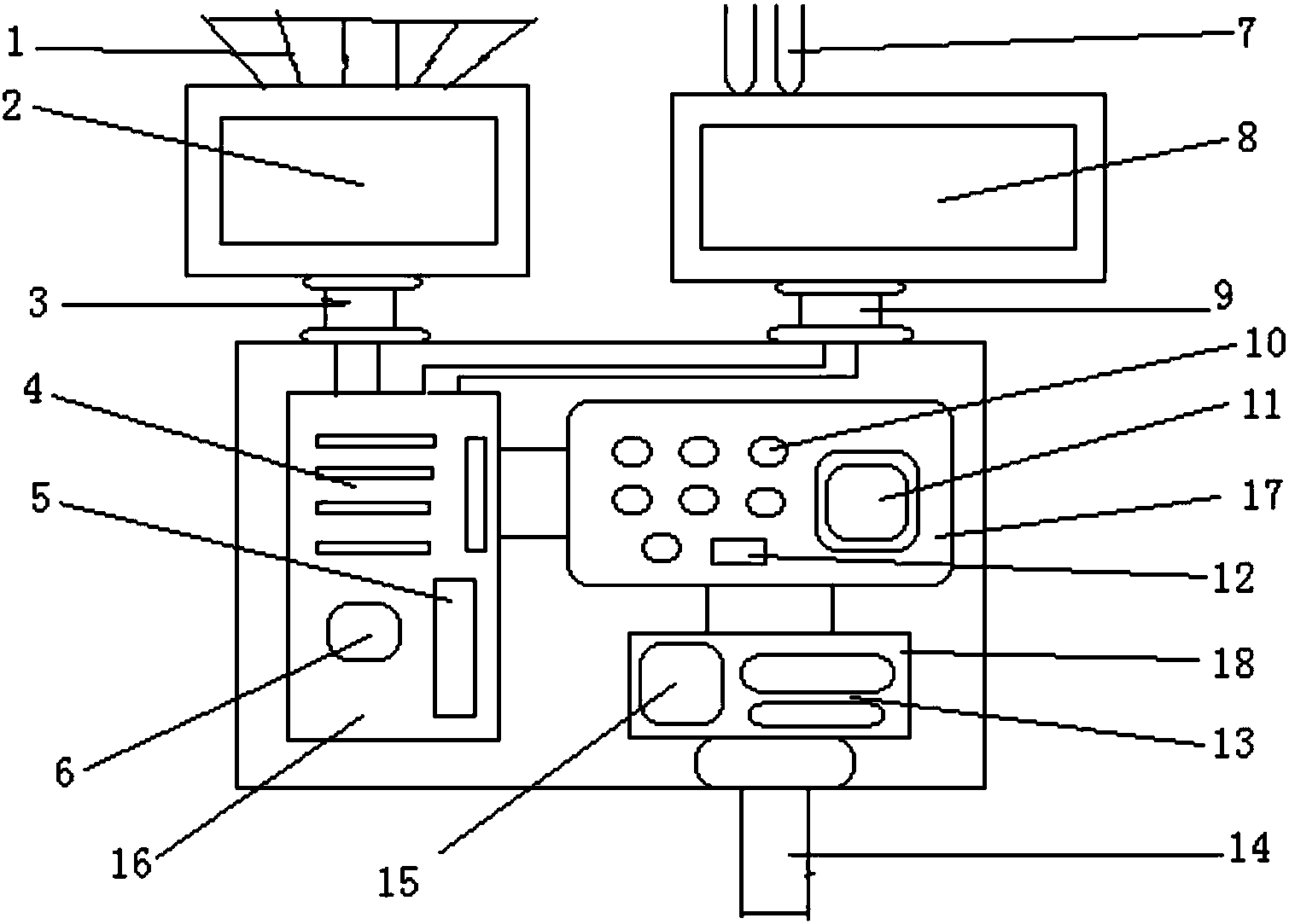

1.一种超声臭氧污水处理设备控制器，包括超声波(1)、超声波发射器(2)、超声波控制连接器(3)、臭氧输送管(7)、臭氧发生器(8)、臭氧发生器连接器(9)，其特征在于，在所述超声波(1)、超声波发射器(2)、超声波控制连接器(3)与臭氧输送管(7)、臭氧发生器(8)、臭氧发生器连接器(9)之间设置有PLC控制板(16)，PLC控制板(16)与人机交互控制板(17)连接，人机交互控制板(17)与电源模块(18)连接。
2.根据权利要求1所述的超声臭氧污水处理设备控制器，其特征在所述PLC控制板(16)上安装有 PLC可控硅模块(4)、PLC存储器(5)和PLC中央处理器(6)。
3.根据权利要求1所述的超声臭氧污水处理设备控制器，其特征在所述人机交互控制板(17)上安装有机载键盘(10)、显示屏(11)和电源开关(12)。
4.根据权利要求1所述的超声臭氧污水处理设备控制器，其特征在所述电源模块(18)上安装有稳压滤波模块(13)、外部电源接口(14)和电压变压器(15)。
说明书
一种超声臭氧污水处理设备控制器
技术领域
本发明涉及一种污水处理设备，具体地说涉及一种能自动把超声波发射器和臭氧发生器结合起来对污水进行处理的一种超声臭氧污水处理设备控制器。
背景技术
目前，污水处理设备主要产品是一般的分离设备、氧化消毒设备和生物处理设备，基本上满足一般工业废水和生活污水的处理需求，但水处理设备单机产品多，系列化程度低，成套装置生产不足，难降解、高浓度有机废水处理设备和生物技术处理设备严重缺乏。
发明内容
本发明的目的是克服现有技术的不足之处，提供一种能自动把超声波发射器和臭氧发生器结合起来对污水进行处理的一种超声臭氧污水处理设备控制器。
本发明解决其技术问题所采用的技术方案是：一种超声臭氧污水处理设备控制器，包括超声波、超声波发射器、超声波控制连接器、臭氧输送管、臭氧发生器、臭氧发生器连接器，超声波、超声波发射器、超声波控制连接器与臭氧输送管、臭氧发生器、臭氧发生器连接器之间设置有PLC控制板，PLC控制板与人机交互控制板连接，人机交互控制板与电源模块连接。 PLC控制板上安装有 PLC可控硅模块、PLC存储器和PLC中央处理器。人机交互控制板上安装有机载键盘、显示屏和电源开关。电源模块上安装有稳压滤波模块、外部电源接口和电压变压器。
本发明的有益效果是，能自动把超声波发射器和臭氧发生器结合起来对污水进行处理。主要是利用超声与臭氧协同作用处理污水这一机理，制造出污水处理环节中的有效处理有机污水的装置，从而生产出符合排放标准的再生水。
