申请日2018.02.25
公开(公告)日2018.08.31
IPC分类号G01N33/18; G01N1/14
摘要
一种水质检测用废水收集装置，包括箱体，箱体底端内壁开设数个放置槽，每个放置槽内放置收集瓶，箱体的一侧内壁底端开设开口，箱体的顶端内壁开设燕尾槽，燕尾槽内配合设有燕尾块，燕尾块的一侧开设螺孔，燕尾槽两侧内壁之间通过轴承活动安装带有电机的螺杆，螺杆能穿过螺孔并与螺孔螺纹配合，燕尾块底端固定安装连接块。通过燕尾槽与燕尾块的配合，可以对燕尾块进行限定，使燕尾块只能水平移动，防止燕尾块随螺杆进行同步旋转，从而使其使用效果更好。收集瓶放置到放置槽内，可以对收集瓶进行稳定，防止箱体在移动过程中，收集瓶发生倾斜。
权利要求书

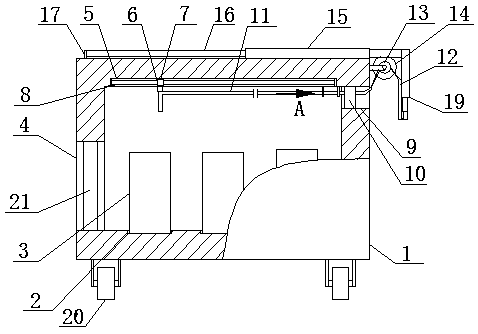

1.一种水质检测用废水收集装置，其特征在于：包括箱体(1)，箱体(1)底端内壁开设数个放置槽(2)，每个放置槽(2)内放置收集瓶(3)，箱体(1)的一侧内壁底端开设开口(4)，箱体(1)的顶端内壁开设燕尾槽(5)，燕尾槽(5)内配合设有燕尾块(6)，燕尾块(6)的一侧开设螺孔(7)，燕尾槽(5)两侧内壁之间通过轴承活动安装带有电机的螺杆(8)，螺杆(8)能穿过螺孔(7)并与螺孔(7)螺纹配合，燕尾块(6)底端固定安装连接块，箱体(1)另一侧内壁顶端开设透槽(9)，透槽(9)内固定安装水泵(10)，水泵(10)的出水口固定连接出水管(11)的一端，出水管(11)的另一端与连接块的底端固定连接，出水管(11)的另一端管口朝向收集瓶(3)的瓶口，水泵(10)的进水口固定连接进水管(12)的一端，箱体(1)的另一侧外壁通过轮架活动安装水平的卷辊(13)，进水管(12)能缠绕到卷辊(13)上，卷轴(13)的后端固定安装竖向的齿轮(14)，箱体(1)顶端外壁后端固定水平的伸缩杆(15)，伸缩杆(15)的活动杆另一端后边固定安装固定块，固定块的后端固定连接齿条(16)的一端，齿条(16)的另一端固定安装滑块(17)，箱体(1)顶端外壁开设滑槽(18)，滑块(17)能插入至滑槽(18)内，齿条(16)能与齿轮(14)啮合配合，伸缩杆(15)的活动杆另一端固定安装竖向的多级伸缩杆(19)，多级伸缩杆(19)的底端与进水管(12)的另一端固定连接，箱体(1)的底端固定安装数个带有电机的滚轮(20)。
2.根据权利要求1所述的一种水质检测用废水收集装置，其特征在于：所述的开口(4)顶端内壁铰接安装端盖(21)。
3.根据权利要求1所述的一种水质检测用废水收集装置，其特征在于：所述的箱体(1)顶端内壁另一侧固定安装两组支撑杆组(22)，每组支撑杆组(22)由两根竖杆(22-1)、一根水平杆(22-2)组成，每组支撑杆组(22)中的水平杆(22-2)分别位于两根竖杆(22-1)之间并与两根竖杆(22-1)固定连接，每组支撑杆组(22)中两根竖杆(22-1)分别位于燕尾槽(5)的前后两端，水平杆(22-2)位于出水管(11)的下方。
4.根据权利要求1所述的一种水质检测用废水收集装置，其特征在于：所述的箱体(1)顶端外壁另一侧固定安装固定套(23)，齿条(16)能穿过固定套(23)。
说明书
一种水质检测用废水收集装置
技术领域
本实用新型属于废水处理技术领域，具体地说是一种水质检测用废水收集装置。
背景技术
在对已形成河流状的废水进行水质检测时，检测人员需蹲在河岸边对废水进行收集，而检测人员蹲在河岸边，危险性较高，并且也只能对河岸边的废水进行收集，无法对废水进行全面的检测，而且废水内含有一定的危险物质，检测人员碰到废水易于对检测人员的身体健康造成影响，从而需要一种水质检测用废水收集装置。
实用新型内容
本实用新型提供一种水质检测用废水收集装置，用以解决现有技术中的缺陷。
本实用新型通过以下技术方案予以实现：
一种水质检测用废水收集装置，包括箱体，箱体底端内壁开设数个放置槽，每个放置槽内放置收集瓶，箱体的一侧内壁底端开设开口，箱体的顶端内壁开设燕尾槽，燕尾槽内配合设有燕尾块，燕尾块的一侧开设螺孔，燕尾槽两侧内壁之间通过轴承活动安装带有电机的螺杆，螺杆能穿过螺孔并与螺孔螺纹配合，燕尾块底端固定安装连接块，箱体另一侧内壁顶端开设透槽，透槽内固定安装水泵，水泵的出水口固定连接出水管的一端，出水管的另一端与连接块的底端固定连接，出水管的另一端管口朝向收集瓶的瓶口，水泵的进水口固定连接进水管的一端，箱体的另一侧外壁通过轮架活动安装水平的卷辊，进水管能缠绕到卷辊上，卷轴的后端固定安装竖向的齿轮，箱体顶端外壁后端固定水平的伸缩杆，伸缩杆的活动杆另一端后边固定安装固定块，固定块的后端固定连接齿条的一端，齿条的另一端固定安装滑块，箱体顶端外壁开设滑槽，滑块能插入至滑槽内，齿条能与齿轮啮合配合，伸缩杆的活动杆另一端固定安装竖向的多级伸缩杆，多级伸缩杆的底端与进水管的另一端固定连接，箱体的底端固定安装数个带有电机的滚轮。
如上所述的一种水质检测用废水收集装置，所述的开口顶端内壁铰接安装端盖。
如上所述的一种水质检测用废水收集装置，所述的箱体顶端内壁另一侧固定安装两组支撑杆组，每组支撑杆组由两根竖杆、一根水平杆组成，每组支撑杆组中的水平杆分别位于两根竖杆之间并与两根竖杆固定连接，每组支撑杆组中两根竖杆分别位于燕尾槽的前后两端，水平杆位于出水管的下方。
如上所述的一种水质检测用废水收集装置，所述的箱体顶端外壁另一侧固定安装固定套，齿条能穿过固定套。
本实用新型的优点是：箱体在滚轮的带动下沿河岸行走，伸缩杆与箱体固定连接，伸缩杆伸展将多级伸缩杆伸出，使多级伸缩杆位于废水上方，伸缩杆的活动杆通过固定块与齿条的一端固定连接，伸缩杆伸展带动齿条移动，齿条与齿轮啮合配合，齿轮与卷辊固定连接，齿条移动能使卷轴进行旋转，使进水管逐渐放松，同时多级伸缩杆伸展带动进水管另一端向下移动，使进水管的另一端伸入至废水内，然后通过水泵将废水吸入至出水管内，出水管通过连接块与燕尾块固定连接，燕尾块一侧开设螺孔，螺杆穿过螺孔并与螺孔螺纹配合，螺杆旋转能使燕尾块沿燕尾槽进行水平往复移动，使进入出水管内的废水排入到收集瓶内进行收集，然后进行水质检测，从而完成对废水的收集。废水带有一定的危害物质，废水溅到检测人员身体上，对检测人员的健康造成影响，而通过本实用新型无需检测人员蹲在河岸进行废水收集，防止检测人员掉落废水内，并且也避免了在废水收集过程中，废水与检测人员的直接接触，使安全性提高，同时通过伸缩杆可以对废水的不同位置进行收集，而多级伸缩杆可以对废水的不同深度进行收集，从而使水质检测更为全面。通过燕尾槽与燕尾块的配合，可以对燕尾块进行限定，使燕尾块只能水平移动，防止燕尾块随螺杆进行同步旋转，从而使其使用效果更好。收集瓶放置到放置槽内，可以对收集瓶进行稳定，防止箱体在移动过程中，收集瓶发生倾斜。
