申请日2000.12.04
公开(公告)日2001.10.31
IPC分类号C02F1/40; C02F1/52
摘要
本实用新型公开了一种立柜式高效含油废水处理装置,包括由柜体、一级除油区、二级除油区、沉淀区、过滤区、集油槽,特征在于柜体由角钢和钢板焊成立柜式,用钢板分隔成一级除油区,二级除油区,沉淀区和过滤区。优点是结构简单,实用性强,体积小,造价低。适用于各类餐馆、酒店、招待所、生活小区和汽车、机械维修业,停车场洗车业等中小型单位企业使用。
権利要求書

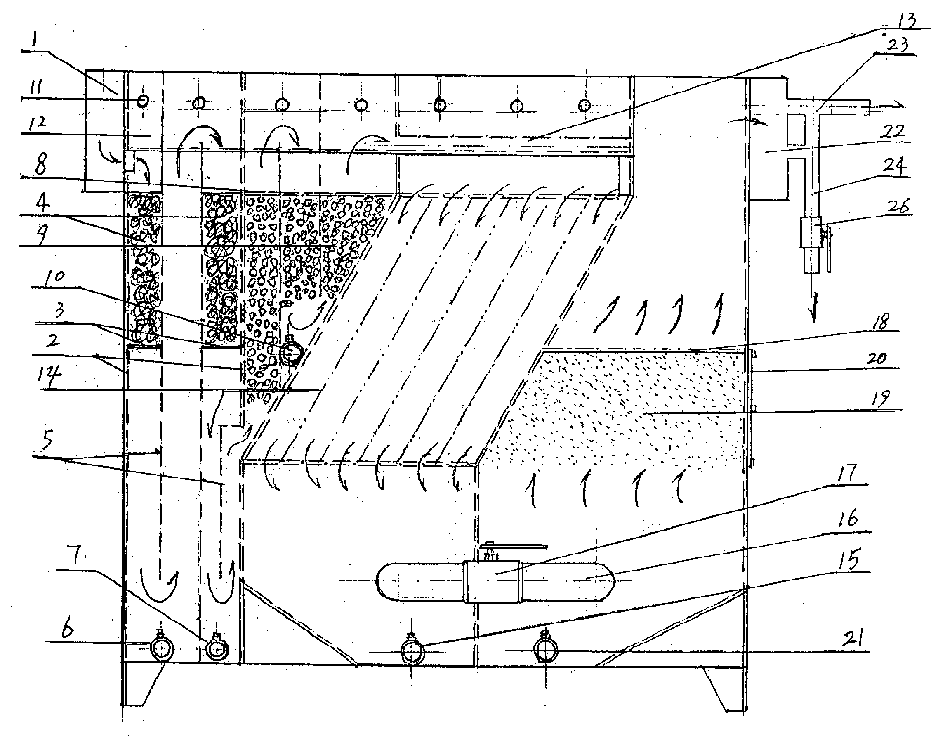

1、一种立柜式高效含油废水处理装置，包括由柜体、 一级除油区、二级除油区、沉淀区、过滤区、集油槽，其 特征在于柜体由角钢焊成立柜框架，用钢板分隔成一级除 油区，二级除油区，沉淀区和过滤区，在除油区、过滤区 的最高水面位置上开有排油孔(11)，排油孔(11)外旁设 置有整体集油槽(12)与出油孔(25)，一级除油区用挡板 (5)组成三个回流通道，第一通道和第三通道装有栅栏 (3)，上部安放不锈钢丝球(4)，底部设置排污阀(6、7)， 第三通道下部与二级除油区隔板(2)开有空隙，原水从此 空隙进入二区，二级除油区用挡板(5)组成三个回流通道， 里面置不锈钢网栅(8)，下面充放石腊球(9)，中间通道 底置排污阀(10)，二级除油区与沉淀区上隔板(27)开有 通孔(28)，并与布水管(13)相接相通，布水管(13)一 面开有出水孔(29)，其下方装有导流斜板(14)，底部装 有排污阀(15)、联通管(16)、联通阀(17)，原水通过联 通管(16)从沉淀区通往过滤区，过滤区装置不锈钢滤网 (18)，滤网(18)下面充放悬浮滤料(19)，侧面开有带 盖方孔(20)，底部装排污阀(21)，过滤区上部位置有集 水槽(22)、溢流管(23)、出水管(24)、出水阀(26)。
2、按照权利要求1所述的立柜式高效含油废水处理装 置，其特征在于一级除油区用不锈钢丝球(4)过滤除油， 二级除油区用石腊球(9)过滤除油，过滤区用塑料颗粒悬 浮滤料(19)过滤。
说明书
立柜式高效含油废水处理装置
本实用新型属于废水 处理装置，特别是一种立柜式高效 含油废水处理装置。
在日常生活中，家庭厨房、餐馆酒店，还有汽车、机械 维修业，洗车场每日都在排放大量含油废水，这类废水含 有大量的植物、矿物油类，还含有淀粉纤维、蛋白质、脂 肪和泥沙等什物。按常规污水处理工艺，对这类废水的处 理必需具备大场地，大设施、大投资才能实施。但往往受 这些条件的限制，许多中小企业、单位无法对这些含油废 水进行治理而直接排放，造成了日益严重的环境污染，而 成为当前备受关注的社会热点。
本实新型的目的在于提供一种结构简单、实用性强、 高效、成本低的立柜式高效含油废水处理装置。
本实用新型的技术解决方案是这样的，包括由柜体、一 级除油区、二级除油区、沉淀区、过滤区、集油槽，柜体 由角钢和钢板焊成立柜式，用钢板分隔成一级除油区，二 级除油区，沉淀区和过滤区，在除油区、过滤区的最高水 面位置上开有排油孔，排油孔外旁设置有整体集油槽与出 油孔，一级除油区用挡板组成三个回流通道，第一通道和 第三通道装有栅栏，上部安放不锈钢丝球，底部设置排污 阀，第三通道下部与二级除油区隔板开有空隙，原水从此 空隙进入二区，二级除油区用挡板组成三个回流通道，里 面置不锈钢网栅，下面充放石腊球，中间通道底置排污阀， 二级除油区与沉淀区上隔板开有通孔，并与布水管相接相 通，布水管向下一面开有出水孔，其下方装有导流斜板， 底部装有排污阀联通管和阀门，原水通过联通管从沉淀区 通往过滤区，过滤区装置不锈钢滤网，滤网下面充放悬浮 滤料，侧面开有带盖方孔，底部装排污阀，过滤区上部位 置有集水槽、溢流管、出水管、出水阀。
本实用新型的优点是结构简单，实用性强，把吸附一沉 淀一过滤的常规污水处理工艺合为一体对含油废水和其他 生活、工业废水进行快速有效的净化处理，使治理后的出 水符合国家污水排放标准，体积小，造价低。适用于各类 餐馆、酒店、招待所、生活小区和汽车、机械维修业，停 车场洗车业等中小型单位企业使用。
