申请日2018.02.26
公开(公告)日2018.07.10
IPC分类号C02F1/66; C01B7/19
摘要
本发明公开了一种氢氟酸生产用带有石膏渣的污水排放装置，包括处理反应装置、氢氟酸反应釜、料仓、控制箱、石膏渣处理箱和废液处理箱，处理反应装置与氢氟酸反应釜之间设置有进料口，进料口和隔离板将处理反应装置的分隔为石膏渣处理箱和废液处理箱，处理反应装置与料仓之间设置有螺旋送料器和送料箱，氢氟酸反应釜用于生产氢氟酸，产生的石膏渣的废液经过进料口进入处理反应装置中进行处理，通过石膏渣处理箱和废液处理箱的中和处理后，经过螺旋送料器和送料箱的输送进入料仓内进行存储。本发明结构简单合理，实现自动化的控制，实现加入的消石灰量的精准可靠控制，提高石膏回收的效率和质量，同时减少石膏渣排放过程中的扬尘。
权利要求书

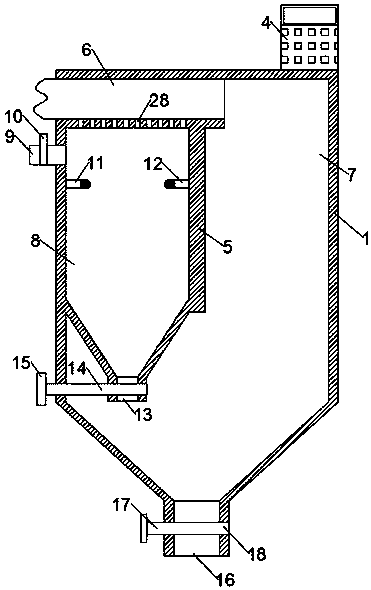

1.一种氢氟酸生产用带有石膏渣的污水排放装置 ，包括处理反应装置(1)、氢氟酸反应釜(2)、料仓(3)、控制箱(4)、石膏渣处理箱(7)和废液处理箱(8)，其特征在于，所述处理反应装置(1)与氢氟酸反应釜(2)之间设置有进料口(6)，所述进料口(6)和隔离板(5)将处理反应装置(1)的分隔为石膏渣处理箱(7)和废液处理箱(8)，所述处理反应装置(1)与料仓(3)之间设置有螺旋送料器(20)和送料箱(26);
进料口(6)内设置有螺旋送料器(20)，螺旋送料器(20)固定设置于送料支撑轴(21)上，所述送料支撑轴(21)连接有第一电机(19)，所述第一电机(19)固定设置在送料口(6)上，所述隔离板(5)固定设置于进料口(6)底部和处理反应装置(1)两对称内壁上，废液处理箱(8)上固定设置有消石灰加料口(9)、液位感应器(11)、浓度感应器(12)和废液出口(13)，所述消石灰加料口(9)上固定设置有料重计(10)和电磁关闭阀，液位感应器(11)和浓度感应器(12)固定设置在废液处理箱(8)的内壁上，废液处理箱(8)与进料口(6)连接处设置有若干通孔(28)，所述废液出口(13)固定设置在废液处理箱(8)底部，所述石膏渣处理箱(7)与进料口(6)和石膏渣出口(16)连通，所述处理反应装置(1)与料仓(3)之间设置有螺旋送料器(20)固定设置在送料支撑轴(21)上，送料支撑轴(21)上固定连接有第二电机(22)，所述螺旋送料器(20)与送料箱(26)连通，所述送料箱(26)内设置有从动链轮(23)、输送链(24)、料斗(25)和驱动链轮(27)，所述输送链(24)设置在驱动链轮(27)和从动链轮(23)上，所述送料箱(26)与料仓(3)连通。
2.根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述控制箱(4)上设置有显示屏。
3. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述第一电磁阀(15)、第二电磁阀(18)、第一电机(19)、液位感应器(11)和浓度感应器(12)与控制箱(4)电性连接。
4. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，废液出口(13)上固定设置有第一启闭阀(14)，所述第一启闭阀(14)上固定设置有第一电磁阀(15)。
5. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述石膏渣出口(16)上固定设置有第二启闭阀(17)，第二启闭阀(17)上固定设置有第二电磁阀(18)。
6. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述送料箱(26)为密封设置。
7. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述驱动电机和第二电机(22)与控制箱(4)电性连接。
8. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述驱动链轮(27)连接有驱动电机。
9. 根据权利要求1所述的一种氢氟酸生产用带有石膏渣的污水排放装置 ，其特征在于，所述输送链(24)上铰接有若干料斗(25)。
说明书
一种氢氟酸生产用带有石膏渣的污水排放装置
技术领域
本发明涉及一种氢氟酸领域，具体是一种氢氟酸生产用带有石膏渣的污水排放装置。
背景技术
由于氢氟酸溶解氧化物的能力，它在铝和铀的提纯中起着重要作用。氢氟酸也用来蚀刻玻璃，可以雕刻图案、标注刻度和文字;半导体工业使用它来除去硅表面的氧化物，在炼油厂中它可以用作异丁烷和正丁烯的烷基化反应的催化剂，除去不锈钢表面的含氧杂质的“浸酸”过程中也会用到氢氟酸。氢氟酸也用于多种含氟有机物的合成，比如聚四氟乙烯还有氟利昂一类的致冷剂。
工业上生产氢氟酸后产生石膏渣和一定酸性污水，由于石膏在市场上具有一定再利用价值，因此需要对石膏渣中的酸性物质和酸性污水进行中和处理，不然会对石膏的回收利用造成影响，然而目前的处理工艺中对加入消石灰的量控制不足，会造成酸性污水中酸性处理不彻底给或石膏渣中存在酸性物质，或加入消石灰量过多，造成消石灰对后续石膏的处理比较麻烦，同时对于石膏渣的排放过程中易造成石膏渣的扬尘。
发明内容
本发明的目的在于提供一种氢氟酸生产用带有石膏渣的污水排放装置 ，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种氢氟酸生产用带有石膏渣的污水排放装置 ，包括处理反应装置、氢氟酸反应釜、料仓、控制箱、石膏渣处理箱和废液处理箱，所述处理反应装置与氢氟酸反应釜之间设置有进料口，所述进料口和隔离板将处理反应装置的分隔为石膏渣处理箱和废液处理箱，所述处理反应装置与料仓之间设置有螺旋送料器和送料箱;
进料口内设置有螺旋送料器，螺旋送料器固定设置于送料支撑轴上，所述送料支撑轴连接有第一电机，所述第一电机固定设置在送料口上，所述隔离板固定设置于进料口底部和处理反应装置两对称内壁上，废液处理箱上固定设置有消石灰加料口、液位感应器、浓度感应器和废液出口，所述消石灰加料口上固定设置有料重计和电磁关闭阀，液位感应器和浓度感应器固定设置在废液处理箱的内壁上，废液处理箱与进料口连接处设置有若干通孔，所述废液出口固定设置在废液处理箱底部，所述石膏渣处理箱与进料口和石膏渣废液出口连通，所述处理反应装置与料仓之间设置有螺旋送料器固定设置在送料支撑轴上，送料支撑轴上固定连接有第二电机，所述螺旋送料器与送料箱连通，所述送料箱内设置有从动链轮、输送链、料斗和驱动链轮，所述输送链设置在驱动链轮和从动链轮上，所述送料箱与料仓连通。
作为本发明进一步的方案：所述控制箱上设置有显示屏。
作为本发明再进一步的方案：所述第一电磁阀、第二电磁阀、第一电机、液位感应器和浓度感应器与控制箱电性连接。
作为本发明再进一步的方案：所述废液出口上固定设置有第一启闭阀，所述第一启闭阀上固定设置有第一电磁阀。
作为本发明再进一步的方案：所述石膏渣废液出口上固定设置有第二启闭阀，第二启闭阀上固定设置有第二电磁阀。
作为本发明再进一步的方案：所述送料箱为密封设置。
作为本发明再进一步的方案：所述驱动电机和第二电机与控制箱电性连接。
作为本发明再进一步的方案：所述驱动链轮连接有驱动电机。
作为本发明再进一步的方案：所述输送链上铰接有若干料斗。
与现有技术相比，本发明的有益效果是：结构简单合理，实现自动化的控制，通过石膏渣和污水的分别处理，实现加入的消石灰量的精准可靠控制，提高石膏回收的效率和质量，同时减少石膏渣排放过程中的扬尘，整个过程运行稳定可靠，设备维护方便。
