申请日2018.02.26
公开(公告)日2018.07.13
IPC分类号C02F9/14
摘要
本发明提出一种印染污水水质处理装置及其处理方法，涉及污水处理领域，包括调节池、初级气浮池、水解池、活性污泥生化池、沉淀池、接触氧化池和二级气浮池，所述调节池出水口连接初级气浮池，所述初级气浮池连接水解池，所述水解池连接活性污泥生化池，所述活性污泥生化池连接沉淀池，所述沉淀池连接接触氧化池，所述接触氧化池连接二级气浮池，所述调节池、初级气浮池、水解池、活性污泥生化池、沉淀池、接触氧化池和二级气浮池之间通过连接管连接，所述连接管上设有电磁阀门。本发明通过设有一组净化池，净化池中有物理净化的方法和化学净化的方法，经过本发明的这种组合净化，使印染污水得到高效的净化，保证净化后的印染污水达到排放标准。
权利要求书

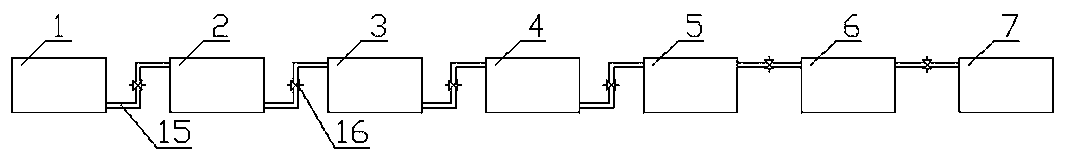

1.一种印染污水水质处理装置，其特征在于，包括调节池(1)、初级气浮池(2)、水解池(3)、活性污泥生化池(4)、沉淀池(5)、接触氧化池(6)和二级气浮池(7)，所述调节池(1)出水口连接初级气浮池(2)，所述初级气浮池(2)出水口连接水解池(3)，所述水解池(3)出水口连接活性污泥生化池(4)，所述活性污泥生化池(4)出水口连接沉淀池(5)，所述沉淀池(5)出水口连接接触氧化池(6)，所述接触氧化池(6)出水口连接二级气浮池(7)。
2.根据权利要求1所述的一种印染污水水质处理装置，其特征在于，所述初级气浮池(2)和二级气浮池(7)的底部均设有曝气装置(8)。
3.根据权利要求1所述的一种印染污水水质处理装置，其特征在于，所述水解池(3)和活性污泥生化池(4)底部均设有搅拌叶轮(9)。
4.根据权利要求1所述的一种印染污水水质处理装置，其特征在于，所述沉淀池(5)中间设有至少设有一块挡板(10)，所述挡板上方设有一开口(11)。
5.根据权利要求1所述的一种印染污水水质处理装置，其特征在于，所述接触氧化池(6)整体密闭，所述接触氧化池(6)下方设有充氧曝气装置(12)，所述充氧曝气装置(12)上方设有焦炭、砾石和塑料蜂窝等填料(13)，所述填料(13)上方设有滤网(14)。
6.根据权利要求1所述的一种印染污水水质处理装置，其特征在于，所述各个池体的进水口均设有池体上方，所述调节池(1)、初级气浮池(2)、水解池(3)、活性污泥生化池(4)和二级气浮池(7)的出水口均设在池体下方，所述沉淀池(5)和接触氧化池(6)的出水口均设有池体上方。
7.根据权利要求1所述的一种印染污水水质处理装置，其特征在于，所述调节池(1)、初级气浮池(2)、水解池(3)、活性污泥生化池(4)、沉淀池(5)、接触氧化池(6)和二级气浮池(7)之间均通过连接管(15)连接，所述连接管(15)上设有电磁阀门(16)。
8.应用权利要求1所述的一种印染污水水质处理装置的印染污水水质的处理方法，包括以下步骤：
步骤一：调节水质
将印染污水排放到调节池(1)中，然后在调节池(1)中加入适量的纯碱和PH调节剂，混合均匀，最后打开调节池(1)和初级气浮池(2)之间连接管(15)上的电磁阀门(16);
步骤二：初级气浮
将经过水质调节后的印染污水通过连接管(15)排放到初级气浮池(2)中，然后通过初级气浮池中(2)的曝气装置(8)使初级气浮池(2)中的印染污水中的细小颗粒胶黏物上浮，及时清理上浮的颗粒胶黏物，最后打开初级气浮池(2)和水解池(3)之间连接管(15)上的电磁阀门(16);
步骤三：水解
将经过初级气浮后的印染污水液体通过连接管(15)排放到水解池(3)中进行水解，水解池底部的搅拌叶轮(9)在水解过程中始终旋转，水解搅拌时间为5-15分钟，最后打开水解池(3)和活性污泥净化池(4)之间的连接管(15)上的电磁阀门(16);
步骤四：活性污泥净化
将经过水解后的印染污水通过连接管(15)排放到活性污泥净化池(4)中，然后在活性污泥生化池(4)中添加活性污泥，通过活性污泥净化池底部的搅拌叶轮(9)搅拌使活性污泥与印染污水充分融合，最后清除上方的絮状物，再打开活性污泥净化池(4)和沉淀池(5)之间的连接管(15)上的电磁阀门(16);
步骤五：沉淀池
将经过活性污泥净化后的印染污水通过连接管(15)排放到沉淀池(5)中，经过沉淀池(5)中间设有的多块挡板(10)，多次沉淀，最后打开沉淀池(5)和接触氧化池(6)之间的连接管(15)上的电磁阀门(16);
步骤六：接触氧化
将经过沉淀后的印染污水通过连接管(15)排放到接触氧化池(6)中，进行充氧曝气，待充氧曝气后进行沉淀，沉淀时间为5-10分钟，最后打开接触氧化池(6)和二级气浮池(7)之间的连接管(15)上的电磁阀门(16)，将接触氧化池(6)中的印染污水排出，再清理接触氧化池(6)滤网(14)上的污泥;
步骤七：二级气浮
将经过接触氧化后的印染污水通过连接管(15)排放到二级气浮池(7)中，然后通过二级气浮池(7)中的曝气装置(8)使二级气浮池(7)中的印染污水中的细小颗粒胶黏物上浮，使印染污水中的固液彻底离，及时清理二级气浮池(7)内上浮的颗粒胶黏物。
说明书
一种印染污水水质处理装置及其处理方法
技术领域
本发明涉及污水处理领域，具体涉及一种印染污水水质处理装置及其处理方法。
背景技术
随着市场品种的变化，鲜艳色的品种越来越多，造成污水处理难度上升，絮状污泥沉淀较少，排放水质中的絮状污泥偏多，水质偏红。一般市场的对印染污水水质处理方式是用化学方法，主要是在印染污水中添加碱铝和脱色剂，这样的化学处理方式不理想，处理后的污水PH值依然会偏酸性，这样处理的污水依然打不到环保的标准，而且这样仅用化学处理后的污水会存在一些絮状污泥，这样很有可能堵塞污水管。因此，本发明提出一种印染污水水质处理装置及其处理方法。
发明内容
针对上述问题，本发明提出一种污水处理装置及其处理方法，通过设有一组净化池，净化池中有物理净化的方法和化学净化的方法，经过本发明的这种组合净化，使印染污水得到高效的净化，保证净化后的印染污水达到排放标准，即一种印染污水水质处理装置及其处理方法。
本发明通过以下方案实现：
一种印染污水水质处理装置，包括调节池、初级气浮池、水解池、活性污泥生化池、沉淀池、接触氧化池和二级气浮池，所述调节池出水口连接初级气浮池，所述初级气浮池出水口连接水解池，所述水解池出水口连接活性污泥生化池，所述活性污泥生化池出水口连接沉淀池，所述沉淀池出水口连接接触氧化池，所述接触氧化池出水口连接二级气浮池。
进一步优化，所述初级气浮池和二级气浮池的底部均设有曝气装置。
进一步优化，所述水解池和活性污泥生化池底部均设有搅拌叶轮。
进一步优化，所述沉淀池中间设有至少设有一块挡板，所述挡板上方设有一开口。
进一步优化，所述接触氧化池整体密闭，所述接触氧化池下方设有充氧曝气装置，所述充氧曝气装置上方设有焦炭、砾石和塑料蜂窝等填料，所述填料上方设有滤网。
进一步优化，所述各个池体的进水口均设有池体上方，所述调节池、初级气浮池、水解池、活性污泥生化池和二级气浮池的出水口均设在池体下方，所述沉淀池和接触氧化池的出水口均设有池体上方。
进一步优化，所述调节池、初级气浮池、水解池、活性污泥生化池、沉淀池、接触氧化池和二级气浮池之间均通过连接管连接，所述连接管上设有电磁阀门。
应用于上述印染污水水质处理装置的一种印染污水水质的处理方法，包括以下步骤：
步骤一：调节水质
将印染污水排放到调节池中，然后在调节池中加入适量的纯碱和PH调节剂，混合均匀，最后打开调节池和初级气浮池之间连接管上的电磁阀门;
步骤二：初级气浮
将经过水质调节后的印染污水通过连接管排放到初级气浮池中，然后通过初级气浮池中的曝气装置使初级气浮池中的印染污水中的细小颗粒胶黏物上浮，及时清理上浮的颗粒胶黏物，最后打开初级气浮池和水解池之间连接管上的电磁阀门;
步骤三：水解
将经过初级气浮后的印染污水液体通过连接管排放到水解池中进行水解，水解池底部的搅拌叶轮在水解过程中始终旋转，水解搅拌时间为5-15分钟，最后打开水解池和活性污泥净化池之间的连接管上的电磁阀门;
步骤四：活性污泥净化
将经过水解后的印染污水通过连接管排放到活性污泥净化池中，然后在活性污泥生化池中添加活性污泥，通过活性污泥净化池底部的搅拌叶轮搅拌使活性污泥与印染污水充分融合，最后清除上方的絮状物，再打开活性污泥净化池和沉淀池之间的连接管上的电磁阀门;
步骤五：沉淀池
将经过活性污泥净化后的印染污水通过连接管排放到沉淀池中，经过沉淀池中间设有的多块挡板，多次沉淀，最后打开沉淀池和接触氧化池之间的连接管上的电磁阀门;
步骤六：接触氧化
将经过沉淀后的印染污水通过连接管排放到接触氧化池中，进行充氧曝气，待充氧曝气后进行沉淀，沉淀时间为5-10分钟，最后打开接触氧化池和二级气浮池之间的连接管上的电磁阀门，将接触氧化池中的印染污水排出，再清理接触氧化池滤网上的污泥;
步骤七：二级气浮
将经过接触氧化后的印染污水通过连接管排放到二级气浮池中，然后通过二级气浮池中的曝气装置使二级气浮池中的印染污水中的细小颗粒胶黏物上浮，使印染污水中的固液彻底离，及时清理二级气浮池内上浮的颗粒胶黏物。
本发明的有益效果：
1.本发明通过设有一调节池，调节池中添加适量的纯碱和PH调节剂，使印染污水PH值偏中性，方便后面的净化。
2.本发明通过在调节池后面设有一初级气浮池，初级气浮池通过曝气使印染污水中的细小颗粒胶黏物上浮，使印染污水中的固液分离，达到首次净化的效果。
3.本发明通过在初级气浮池后设有一水解池，水解池中的有机物进入微生物细胞前，在胞外进行生物化学反应，微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应，能够高效的净化印染污水。
4.本发明通过在水解池后设有一活性污泥生化池，活性污泥生化池中添加有活性污泥，活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称，活性污泥法是利用悬浮生长的微生物絮体处理有机污水，能使印染污水中的絮状污泥上浮，起到净化印染污水的作用。
5.本发明通过在活性污泥生化池后设有一沉淀池，沉淀池将印染污水中的颗粒物沉淀到池底，沉淀池的出水口在上方，有效的取出了印染污水中的颗粒物，沉淀池中间还设有至少一个挡板，能使沉淀池分区逐层沉淀，保证了沉淀的效果。
6.本发明通过在沉淀池后设有一接触氧化池，接触氧化池底部设有曝气装置，曝气装置上方设有焦炭、砾石、塑料蜂窝等填料，曝气装置能使空气能自下而上，夹带待处理的废水，自由通过滤料部分到达地面，空气逸走后，废水则在滤料间格自上向下返回滤网上方，然后经过沉淀，污泥会沉淀到滤网上方。
7.本发明通过在接触氧化池后设有二级气浮池，能进一步的对印染污水中的细小颗粒物进行净化，使印染污水达到净化标准。
因此，本发明通过设有一组净化池，净化池中有物理净化的方法和化学净化的方法，经过本发明的这种组合净化，使印染污水得到高效的净化，保证净化后的印染污水达到排放标准。
