申请日2018.02.27
公开(公告)日2018.11.06
IPC分类号B01D36/02
摘要
本实用新型公开了一种连接城市污水管的过滤装置，包括过滤室、排污管、电机一、绞龙、电机二、搅拌板、污水管和过滤层，其特征在于：所述的过滤室设置在支架上，所述的排污管设置在过滤室顶部，所述的电机一设置在排污管一端上，所述的绞龙设置在排污管内，所述的电机二设置在过滤室底部，所述的搅拌板设置在传动轴上，所述的污水管通过连接管与排水管连接。本实用新型在排污管底部设置有过滤板，通过过滤板能够将经过进料管进入到排污管内的污水进行污水与杂质分离，使污水经过过滤板流入到过滤室内，分离后的杂质在绞龙的作用下沿着排污管移动，并从排污管排出，提高了污水的过滤效率，避免污水造成排污管的堵塞，提高污水管排污水的效率。
权利要求书

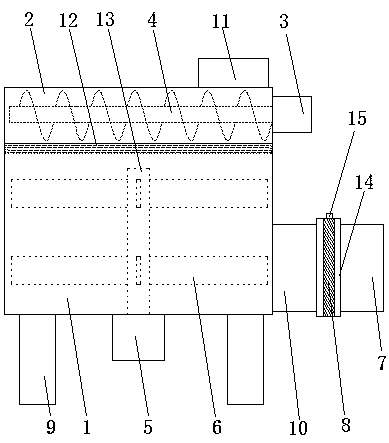

1.一种连接城市污水管的过滤装置，包括过滤室、排污管、电机一、绞龙、电机二、搅拌板、污水管和过滤层，其特征在于：所述的过滤室设置在支架上，并在过滤室侧壁上设置有排水管，所述的排污管设置在过滤室顶部，并在排污管上设置有进料管，所述的电机一设置在排污管一端上，所述的绞龙设置在排污管内，并将绞龙一端与电机一连接，所述的电机二设置在过滤室底部，在电机二上设置有传动轴，并将传动轴设置在过滤室内，所述的搅拌板设置在传动轴上，所述的污水管通过连接管与排水管连接，所述的过滤层设置在连接管内，并在过滤层上设置有手柄。
2.如权利要求1所述的连接城市污水管的过滤装置，其特征在于：所述的排污管底部设置有过滤板。
3.如权利要求1所述的连接城市污水管的过滤装置，其特征在于：所述的过滤层通过手柄设置为可在连接管内更换的结构。
说明书
一种连接城市污水管的过滤装置
技术领域
本实用新型涉及一种过滤装置，具体是涉及一种连接城市污水管的过滤装置。
背景技术
城市污水管是城市管网的重要组成部分，在污水的排放过程中如不对污水进行过滤处理，不仅会造成污水管的堵塞，也会造成污水管的破损，进而降低了污水排放的效率，现有的连接污水管的过滤装置存在着过滤效率不高、污水过滤质量不高的问题。
发明内容
本实用新型的目的是针对现有连接污水管的过滤装置存在的过滤效率不高、污水过滤质量不高的问题，提供一种结构设计合理、工作效率高、过滤质量好的连接城市污水管的过滤装置。
本实用新型解决其技术问题所采用的技术方案是：
一种连接城市污水管的过滤装置，包括过滤室、排污管、电机一、绞龙、电机二、搅拌板、污水管和过滤层，其特征在于：所述的过滤室设置在支架上，并在过滤室侧壁上设置有排水管，所述的排污管设置在过滤室顶部，并在排污管上设置有进料管，所述的电机一设置在排污管一端上，所述的绞龙设置在排污管内，并将绞龙一端与电机一连接，电机一带动绞龙旋转，推动进入到排污管内的污水在排污管内流动，使污水与污水中的杂质分离，污水进入到过滤室内，污泥经过排污管排出，提高了污水的过滤质量，所述的电机二设置在过滤室底部，在电机二上设置有传动轴，所述的搅拌板设置在传动轴上，电机二带动传动轴旋转，传动轴带动搅拌板旋转，搅动过滤室内的污水，避免污水在过滤室内产生沉淀，进一步提高污水的过滤质量，所述的污水管通过连接管与排水管连接，所述的过滤层设置在连接管内，并在过滤层上设置有手柄。
优选的，所述的排污管底部设置有过滤板，通过过滤板能够将经过进料管进入到排污管内的污水进行污水与杂质分离，使污水经过过滤板流入到过滤室内，分离后的杂质在绞龙的作用下沿着排污管移动，并从排污管排出，提高了污水的过滤效率，避免污水造成污水管的堵塞，提高污水管排污水的效率。
优选的，所述的过滤层通过手柄设置为可在连接管内更换的结构，通过过滤层能够对过滤室内的污水再次进行过滤，通过更换过滤层进一步提高污水的过滤质量，降低了污水对污水管造成的损伤，进而提高污水管的排污效率，避免污水管造成堵塞。
有益效果：本实用新型在排污管底部设置有过滤板，通过过滤板能够将经过进料管进入到排污管内的污水进行污水与杂质分离，使污水经过过滤板流入到过滤室内，分离后的杂质在绞龙的作用下沿着排污管移动，并从排污管排出，提高了污水的过滤效率，避免污水造成排污管的堵塞，提高污水管排污水的效率，通过过滤层能够对过滤室内的污水再次进行过滤，通过更换过滤层进一步提高污水的过滤质量，降低了污水对污水管造成的损伤，进而提高污水管的排污效率，避免污水管造成堵塞。
