申请日2018.02.28
公开(公告)日2018.11.02
IPC分类号C02F1/461; C02F1/72; C02F101/30
摘要
本实用新型属于污水处理领域，涉及污水处理装置，公开了一种氧化法处理污水有机物的装置，包括电解槽和设置在电解槽底面的曝气装置;电解槽上部固定有连接杆，连接杆上设置有电源;电解槽内间隔交错设置有阳电极和阴电极，阳电极和阴电极通过导线与电源相连;曝气装置包括从下往上依次连接的导气管、轴承和曝气管，导气管顶面设有导气筒，导气筒连接在轴承上;曝气管底面设有曝气筒，曝气筒连接在轴承上;曝气管的顶面和一端的一个侧面设置有气孔;电解槽的侧面设置有进水口和出水口。本实用新型污染小、效率高、设备简单、成本低和占地面积小。
权利要求书

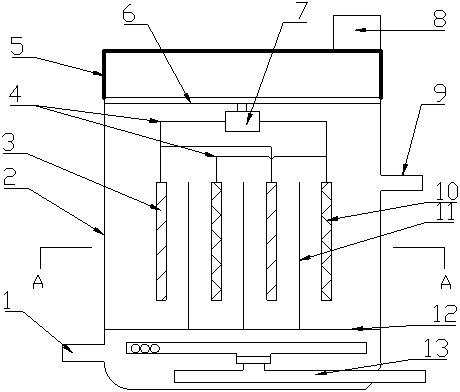

1.一种氧化法处理污水有机物的装置，其特征在于：包括电解槽和设置在电解槽底面的曝气装置;所述电解槽上部固定有连接杆，连接杆上设置有电源;所述电解槽内间隔交错设置有阳电极和阴电极，阳电极和阴电极通过导线与电源相连;所述曝气装置包括从下往上依次连接的导气管、轴承和曝气管，导气管顶面设有导气筒，导气筒连接在轴承上;所述曝气管底面设有曝气筒，曝气筒连接在轴承上;曝气管的顶面和一端的一个侧面设置有气孔;所述电解槽的侧面设置有进水口和出水口。
2.根据权利要求1所述的氧化法处理污水有机物的装置，其特征在于：所述导气管上均布有多个配套设置的轴承和曝气管。
3.根据权利要求2所述的氧化法处理污水有机物的装置，其特征在于：所述阳电极和阴电极为旋转电极。
4.根据权利要求3所述的氧化法处理污水有机物的装置，其特征在于：所述电解槽的顶面设置有防护罩，所述防护罩的大小与电解槽顶端开口大小相配合;所述防护罩上设置有尾气处理装置。
5.根据权利要求4所述的氧化法处理污水有机物的装置，其特征在于：所述阳电极和阴电极之间设置有隔板，隔板下端低于阳电极和阴电极的下端;所述隔板的下端连接有固定板，固定板固定在电解槽上，固定板的宽度小于电解槽的宽度。
6.根据权利要求5所述的氧化法处理污水有机物的装置，其特征在于：所述导气筒与轴承内圈相匹配，曝气筒与轴承外圈相匹配。
说明书
一种氧化法处理污水有机物的装置
技术领域
本实用新型属于污水处理领域，涉及污水处理装置，特别涉及一种氧化法处理污水有机物的装置。
背景技术
高级氧化技术又称深度氧化技术，其反应机理是通过氧化剂、催化剂与电、光等技术相结合，产生活性极强的羟基自由基(·OH)，再通过自由基与有机污染物之间一系列反应，使水体中难降解的有机污染物氧化降解成低毒或无毒的小分子物质，甚至直接氧化为CO2和H2O。传统处理方式是采用双氧水进行水处理，也是利用了双氧水的不稳定，在污水中产生·OH从而氧化有机物的原理。但投加双氧水除成本太高之外，投加处局部双氧水会过量，过量的双氧水会与·OH发生反应：·OH+H2O2→H2O+H++O2-，部分·OH还没有参加氧化有机物的反应就被消耗了，反应效率低下。
实用新型内容
本实用新型的目的在于提供一种效率高、占地面积小的氧化法处理污水有机物的装置。
为实现上述目的，本实用新型采用如下技术方案：一种氧化法处理污水有机物的装置，包括电解槽和设置在电解槽底面的曝气装置;电解槽上部固定有连接杆，连接杆上设置有电源;电解槽内间隔交错设置有阳电极和阴电极，阳电极和阴电极通过导线与电源相连;曝气装置包括从下往上依次连接的导气管、轴承和曝气管，导气管顶面设有导气筒，导气筒连接在轴承上;曝气管底面设有曝气筒，曝气筒连接在轴承上;曝气管的顶面和一端的一个侧面设置有气孔;电解槽的侧面设置有进水口和出水口。
进一步地，导气管上均布有多个配套设置的轴承和曝气管。
进一步地，阳电极和阴电极为旋转电极。
进一步地，电解槽的顶面设置有防护罩，防护罩的大小与电解槽顶端开口大小相配合;防护罩上设置有尾气处理装置。
进一步地，阳电极和阴电极之间设置有隔板，隔板下端低于阳电极和阴电极的下端;隔板的下端连接有固定板，固定板固定在电解槽上，固定板的宽度小于电解槽的宽度。
进一步地，导气筒与轴承内圈相匹配，曝气筒与轴承外圈相匹配。
与现有技术相比，本实用新型的有益效果为：
(1)本装置设备简单、占地面积小，不需要额外添加化学试剂，污染小;
(2)在电解槽的底面安装有曝气装置，曝气管一端的一个侧面设置有气孔，进入曝气管的气体从曝气管的侧面的气孔吹出，曝气管受力不均匀，吹出的气体推动曝气管转动，进而带动污水流动，使污水与电极充分接触，提高反应效率;
(3)阳电极和阴电极为旋转电极，提高反应效率;
(4)在电解槽的顶面设置有防护罩和尾气处理装置，对电解产生的气体进行处理，减少对环境的污染。
