申请日2018.02.28
公开(公告)日2018.11.09
IPC分类号C02F3/30; C02F3/28
摘要
本实用新型提供一种用于污水处理的气提释气槽，包括释气槽体、进水管和排水管，所述释气槽体顶部设置有排气口，所述释气槽体中上部设置有释气区，所述释气槽体中下部的空间设有集水区，所述集水区底部设置有与所述释气区相对应的进水孔，所述集水区侧壁上设置有排水孔，所述进水管一端与进水孔连接并伸入所述集水区上方的释气区内，所述进水管的另一端连接有从好氧池内抽提污水的气提装置，所述排水管一端与排水孔连接，所述排水管的另一端与厌氧池连通。解决了现有技术中使用气提水泵将污水直接从好氧区回流到沿氧区，增加厌氧区污水的溶氧量，影响兼氧区内厌氧生物填料的活性，降低了厌氧区内的反硝化反应效率的技术问题。
权利要求书

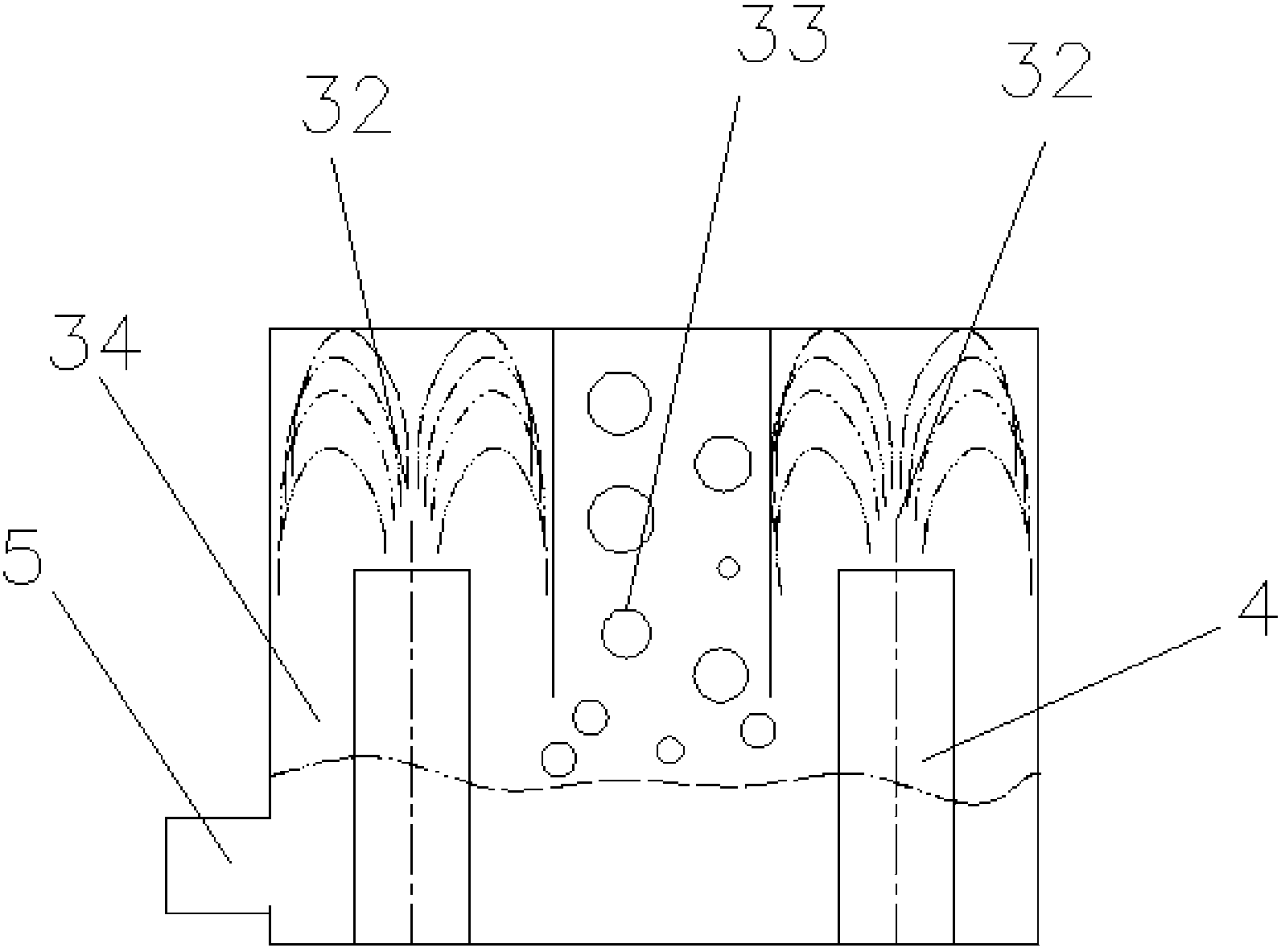

1.一种用于污水处理的气提释气槽，设置在好氧池(1)内，其特征在于：包括释气槽体(3)、进水管(4)和排水管(5)，所述释气槽体(3)顶部设置有排气口(31)，所述释气槽体(3)中上部的空间内至少设置有一个独立的释气区(32)，所述释气区(32)设置在所述排气口(31)周围，所述释气区(32)与所述排气口(31)之间形成一个排气区(33)，所述释气区(32)底部开口，所述释气槽体(3)中下部的空间设置为与所述释气区(32)和排气区(33)连通的集水区(34)，所述集水区(34)底部设置有与所述释气区(32)相对应的进水孔，所述集水区(34)侧壁上设置有排水孔，所述进水管(4)一端与进水孔连接并伸入所述集水区(34)上方的释气区(32)内，所述进水管(4)的另一端连接有从好氧池(1)内抽提污水的气提装置，所述排水管(5)一端与排水孔连接，所述排水管(5)的另一端与厌氧池(2)连通。
2.根据权利要求1所述的一种用于污水处理的气提释气槽，其特征在于：还包括将所述释气槽体(3)紧固在好氧池(1)池体上的紧固装置(6)，所述紧固装置(6)可拆卸连接在所述释气槽体(3)的外壁上。
3.根据权利要求1所述的一种用于污水处理的气提释气槽，其特征在于：所述集水区(34)的侧壁上设置多个排水孔，所述出水孔上分别连接有与厌氧池(2)连通的排水管(5)。
说明书
一种用于污水处理的气提释气槽
技术领域
本实用新型属于污水处理领域，具体涉及一种用于污水处理的气提释气槽。
背景技术
工业污水中含有大量的SS、COD、BOD以及其他含氮含磷的水体污染物，在污水处理工艺中为了去除这些污染物，通常采用多种技术手段相结合的综合治理方法，以使处理后的污水符合国家国定的A级排放标准。比如采用沉降或絮凝沉淀法去除工业污水中的SS，采用化学氧化除去工业污水中的BOD污染物，采用硝化反应法去除工业废水中的COD，采用反硝化反应法除磷脱氮。根据工业污水水质特点，现有技术将多种方法综合使用，形成了多种成熟的污水处理工艺，均能实现国家国定的污水处理标准。
但是现有技术采用硝化和反硝化处理工业污水时，通常采用水泵输送的方式将好氧区处理后的污水输送到厌氧池中进行反硝化除磷脱氮，一方面由于好氧池中的污水溶氧量较高，直接将污水泵吸至厌氧池中，带入的大量溶氧会破坏反硝化处理的效果，除磷脱氮不彻底，另一方面由于泵吸时会在泵水管中产生大量的空气泡，空气泡会从管道中随同污水一并输送至厌氧池中，进一步增加厌氧池中的氧容量，使厌氧生物填料的反硝化功能进一步被削弱，影响污水处理效率。
因此，设计一种结构简单、投资成本小、操作方便且能减少从外界进入厌氧池中溶氧量的装置或设备，必将对污水处理工艺的进一步优化做出巨大贡献。
实用新型内容
本实用新型的目的在于：提供一种用于污水处理的气提释气槽，解决现有技术中使用气提水泵将污水直接从好氧区回流到沿氧区，增加厌氧区污水的溶氧量，影响兼氧区内厌氧生物填料的活性，降低了厌氧区内的反硝化反应效率的技术问题。
本实用新型为了实现上述目的具体采用以下技术方案：
一种用于污水处理的气提释气槽，设置在好氧池内，其特征在于：包括释气槽体、进水管和排水管，所述释气槽体顶部设置有排气口，所述释气槽体中上部的空间内至少设置有一个独立的释气区，所述释气区设置在所述排气口周围，所述释气区与所述排气口之间形成一个排气区，所述释气区底部开口，所述释气槽体中下部的空间设置为与所述释气区和排气区连通的集水区，所述集水区底部设置有与所述释气区相对应的进水孔，所述集水区侧壁上设置有排水孔，所述进水管一端与进水孔连接并伸入所述集水区上方的释气区内，所述进水管的另一端连接有从好氧池内抽提污水的气提装置，所述排水管一端与排水孔连接，所述排水管的另一端与厌氧池连通。采用该结构设计的气提释气槽，应用到污水处理的反硝化体系中，最大限度的减少了带入厌氧区的外界氧源，使厌氧池中的生物填料中的微生物菌群的活性不被削弱，从而从而充分发挥微生物的生物降解作用，解决了现有技术中使用气提水泵将污水直接从好氧区回流到沿氧区，增加厌氧区污水的溶氧量，影响兼氧区内厌氧生物填料的活性，降低了厌氧区内的反硝化反应效率的技术问题。
优选的，所述气提释气槽还包括将所述释气槽体紧固在好氧池池体上的紧固装置，所述紧固装置可拆卸连接在所述释气槽体的外壁上。
优选的，所述集水区的侧壁上设置多个排水孔，所述出水孔上分别连接有与厌氧池连通的排水管。采用该结构设计的气提释气槽，多根进水管可同时工作或单独工作，不仅实现快速消除空气气泡，提高好氧区污水的释气效率，还提高了厌氧区的进水效率，同时可根据污水处理量的大小，将好氧池中的污水通过所述气提释气槽分送至多个厌氧池中。
本实用新型的有益效果如下：
1.采用该结构设计的气提释气槽，应用到污水处理的反硝化体系中，实现对好氧池中污水的气水分离，最大限度的减少了带入厌氧区的外界氧源，使厌氧池中的生物填料中的微生物菌群的活性不被削弱，从而从而充分发挥微生物的生物降解作用，解决了现有技术中使用气提水泵将污水直接从好氧区回流到沿氧区，增加厌氧区污水的溶氧量，影响兼氧区内厌氧生物填料的活性，降低了厌氧区内的反硝化反应效率的技术问题。
2.采用该结构设计的气提释气槽，多根进水管可同时工作或单独工作，不仅实现快速消除空气气泡，提高好氧区污水的释气效率，还提高了厌氧区的进水效率，同时可根据污水处理量的大小，将好氧池中的污水通过所述气提释气槽分送至多个厌氧池中，另外采用该结构设计的气提释气槽，结构简单，操作方便，投资成本低。
