申请日2001.09.08
公开(公告)日2003.01.08
IPC分类号E03C1/14; E03D1/012
摘要
本实用新型公开一种自动利用生活污水冲厕系统。该系统由三通、球阀、止回阀、软管组成。该系统可直接与卫生间中的面盆、冲厕水箱、存水弯及自来水管连接，连接后面盆、系统及水箱组成连通器，利用面盆高于水箱的实际，面盆中污水将自动流入水箱而不必加装水泵。该系统充分利用了卫生间中原有的面盆、水箱等设施，不增加新设施，不拆动原设施，因此特别适合已建房屋的卫生间改造。
権利要求書
1、一种自动利用生活污水冲厕系统，将生活污水注入水箱，以用来冲厕，其特征 是：三通I、球阀I依次连接，并且接在面盆下水口及存水弯之间，止回阀I，三通II 依次连接，并通过软管I、II分别与三通I及冲厕水箱进水管连接，止回阀II，球阀II 依次连接并且分别与三通II及自来水管连接。
2、根据权利要求1所述的自动利用生活污水冲厕系统，其特征是：面盆中的污 水通过三通I及软管I，止回阀I、三通II及软管II直接注入冲厕水箱中。
3、根据权利要求1所述的自动利用生活污水冲厕系统，其特征是：止回阀II串 接在三通II，可使自来水流过而阻止生活污水流入自来水管避免污染自来水，止回阀 I与三通II串接，污水可通过其中并注入冲厕水箱，而阻止自来水流入面盆及存水弯。
4、根据权利要求1所述的自动利用生活污水冲厕系统，其特征是：球阀I串接 在三通I及存水弯之间，冲厕水箱注满后，污水可通过它直接流入存水弯及地漏。
5、根据权利要求1所述的自动利用生活污水系统，其特征是：自来水管通过球 阀II、止回阀II、三通II及软管II与冲厕水箱连接，当生活污水不够用时，可打开球 阀II，自来水便可正常对水箱供水，关闭球阀II则可利用生活污水冲厕。
说明书
自动利用生活污水冲厕系统
所属技术领域
本实用新型涉及一种节约生活用水的节水装置，尤其是能自动利用生活污水冲厕 的系统。
技术背景
目前，公知的节约生活用水装置的构造是安装一种专用的贮水箱，收集生活污水， 然后由水泵注入冲厕水箱，以备冲厕。例如ZL97231164.5、ZL97245089.0以及 ZL97223416.0都提供了一种专用贮水箱。但是，这些技术方案需要专门提供和安装专 用水箱和水泵，增加了费用，增耗电能，尤其不利于已建好房屋卫生间的改造，难以 普遍推广。
发明内容
为了克服现有节约生活用水技术的不足，本实用新型提供一种自动利用生活污水 冲厕系统，该系统能有效地利用卫生间原有设置的面盆和冲厕水箱，并且不须添加新 水箱、水泵，实现生活污水自动流入冲厕水箱以备冲厕。

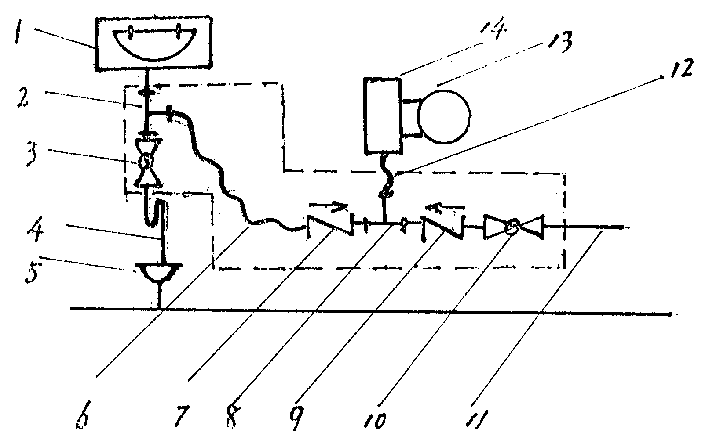

本实用新型解决其技术问题所采取的技术方案是：该系统连接在冲厕水箱(以下 简称水箱)进水管、存水弯、自来水管及面盆下水口之间，该系统由三通、球阀、止 回阀及软管部件组成。系统中的三通I、球阀I顺序连接，并将它们接入面盆下水口及 存水弯之间。三通I又通过一条软管I与止回阀I、三通II、止回阀II及球阀II依次 连接。三通II同时通过一条软管II接水箱进水管，球阀II则直接与自来水管相连接。 当该系统接入后使面盆、水箱构成一个连通器。根据物理学原理，连通器的特点是使 各容器中的水平面总保持相平。当面盆排放污水时，由于面盆高度(一般建筑业规定 面盆高度为800mm)高于水箱高度(一般规定为670～690mm)。因此，面盆中污水将 自动流入水箱，各种生活污水均可通过面盆自动注入水箱，达到自动利用生活污水冲 厕的目的。当水箱注满时，水箱中的浮球开关将关闭进水口，阻止污水继续注入溢出 水箱，这时只要扳开面盆下的球阀I，污水便可直接排入地漏。止回阀II一端通过球 阀II与自来水管相接，另一端与三通II相接。当生活污水不够用时，可打开球阀II， 自来水直接注入水箱，但由于止回阀I的阻挡，自来水不会流入面盆和存水弯。生活 污水可经面盆、三通I、软管I及止回阀I、三通II、软管II注入水箱，但由于止回阀 II的阻挡，生活污水不能流入自来水管、避免污染自来水。
本实用新型的有益效果是，只需要将本系统连接在面盆、存水弯，水箱及自来水 管之间，便可自动利用生活污水冲厕，节约大量冲厕的自来水，不需另设水箱、增加 水泵，不需拆动原有设施，节约资金，节约电力。本实用新型特别适合已建成房屋卫 生间的改造。
