申请日2003.08.28
公开(公告)日2004.08.25
IPC分类号G01N35/00; G08B21/18
摘要
本实用新型公开一种污水排放自动监控装置，设有传感器，与传感器相接有信号处理器，信号处理器的输出与断电弹簧复位式执行机构相接，断电弹簧复位式执行机构与污水排放阀门相接。可将其安装在企业污水排放出口，对企业所排放的水适时监控。当企业排放的水符合排污标准时，阀门打开，否则阀门关闭、报警，可防止企业非法安装绕过污水处理设备的排水管道而将未经处理的污水排出。所设置的断电弹簧复位式执行机构则可在断电(或传感器、仪表损坏)的状态下使阀门自动关闭，从而可防止其它人为因素的偷排污水现象发生，利于环境保护。
権利要求書
1.一种污水排放自动监控装置，其特征在于：设有传感器，与传感器相接 有信号处理器，信号处理器的输出与断电弹簧复位式执行机构相接，断电弹簧 复位式执行机构与污水排放阀门相接。
2.根据权利要求1所述的污水排放自动监控装置，其特征在于：与所述 的信号处理器还相接有报警器。
3.根据权利要求1或2所述的污水排放自动监控装置，其特征在于：与 所述的信号处理器相接有编码器，与编码器相接有解码器，解码器的输出与断 电弹簧复位式执行机构相接。
4.根据权利要求1或2所述的污水排放自动监控装置，其特征在于：与 信号处理器、断电弹簧复位式执行机构还相接有GPS通讯电路。
5.根据权利要求3所述的污水排放自动监控装置，其特征在于：与解码 器、断电弹簧复位式执行机构还相接有GPS通讯电路。
6.根据权利要求1或2所述的污水排放自动监控装置，其特征在于：与 所述的编码器相接有无线发射器，并设置与无线发射器相对应的无线接收器， 无线接收器的输出与解码器相接，解码器的输出与断电弹簧复位式执行机构相 接。
说明书
污水排放自动监控装置
技术领域：
本实用新型涉及一种环保监控装置，尤其是一种可对污水排放实行自动监 控的污水排放自动监控装置。
背景技术：
目前，人们已经认识到污水排放对于环境所产生的各种负面影响，正采取 措施对污水的排放进行限制。迄今为止，所采取的措施基本上有如下两种：一 种是必须由环保管理人员对企业污水排放出口进行人工监测，获取企业排放污 水的信息，对非法排放污水的企业进行处罚。此种措施不仅费时费力，无法保 证每天24小时连续监控。而且由于人为因素较多，很难保证制止排污以及对排 污企业的处罚准确、合理。另一种措施则是针对人工监测所存在的缺点而设计 的，它是在污水处理设备上安装了污水监测仪表，并将污水监测仪表与水泵及 安装在排污管路上的阀门相接，水泵及阀门只能根据污水监测仪表的输出信号 实现开启或关闭，及时将经过处理、符合排污标准的中水排放出去，阻止未经 处理的污水排放，其自动化程度高，可节省大量人力。但是，此种措施却给个 别企业“偷”排污水创造了有利条件。一.由于污水处理设备都是安装的企业的 场地内，个别企业非法安装绕过污水处理设备、阀门的污水排水管道，最终将 未经处理的污水从企业污水排放出口排出;二.由于所设置的阀门没有断电复位 功能，当阀门处于开启状态而突然断电时，阀门将依旧保持开启状态。这样， 个别企业就会经常人为地让污水处理设备断电，使阀门处于开启状态，继而将 未经处理的污水通过开启的阀门从企业污水排放出口排出。
发明内容：
本实用新型是为了解决现有技术所存在的技术问题，提供一种每天24小时 连续监控，可防止“偷”排污水、自动化程度高的污水排放自动监控装置。
本实用新型的技术解决方案是：一种污水排放自动监控装置，设有传感器， 与传感器相接有信号处理器，信号处理器的输出与断电弹簧复位式执行机构相 接，断电弹簧复位式执行机构与污水排放阀门相接。
与所述的信号处理器还相接有报警器。
与所述的信号处理器相接有编码器，与编码器相接有解码器，解码器的输 出与断电弹簧复位式执行机构相接。

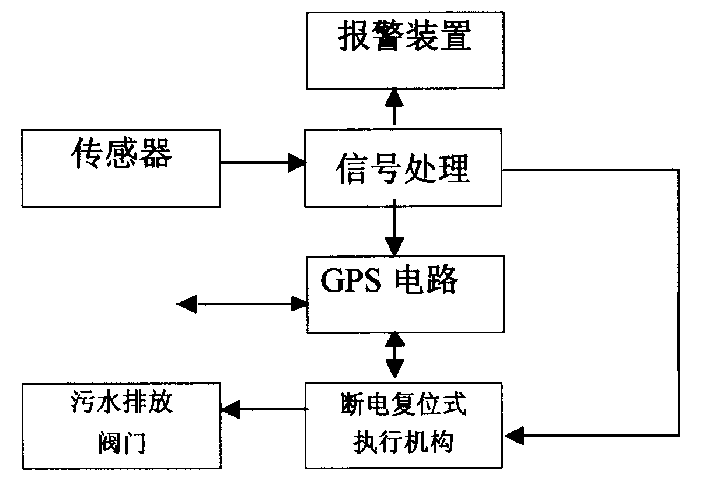

与信号处理器、断电弹簧复位式执行机构还相接有GPS通讯电路。
与解码器、断电弹簧复位式执行机构还相接有GPS通讯电路。
与所述的编码器相接有无线发射器，并设置与无线发射器相对应的无线接 收器，无线接收器的输出与解码器相接，解码器的输出与断电弹簧复位式执行 机构相接。
本实用新型是用传感器、信号处理器、断电弹簧复位式执行机构及污水排 放阀门等构成独立的污水排放自动监控装置，可将其安装在企业污水排放出口， 对企业所排放的水适时监控。当企业排放的水符合排污标准时，阀门打开，否 则阀门关闭、报警，可防止企业非法安装绕过污水处理设备的排水管道而将未 经处理的污水排出。所设置的断电弹簧复位式执行机构则可在断电(或传感器、 仪表损坏)的状态下使阀门自动关闭，从而可防止其它人为因素的偷排污水现 象发生，利于环境保护。
