申请日2003.07.01
公开(公告)日2004.08.04
IPC分类号D21C11/10
摘要
本实用新型公开了一种用于处理造纸废水的装置，包括带有进出料口的反应釜，在所述反应釜顶部设置有一与其内腔相通的抽气管;所述抽气管的另一端口与一水力喷射器的内腔相连通。由于采用上述结构，使得本实用新型结构简单、制造成本低。在对造纸废水处理时，将造纸过程中挤浆机挤出的废液温度降至40-80℃，灌入所述反应釜中，开启所述水力喷射器，在水力喷射器高速水流的作用下，反应釜内将被抽成负压，造成反应釜内废液加速蒸发浓缩脱水，脱水后的浓缩物即作为木质素结合剂使用，而被水力喷射器带走的蒸发水又作为造纸厂用水而利用，从而实现造纸厂达标排放的目的，起到了很好的经济效益和社会效益。
権利要求書

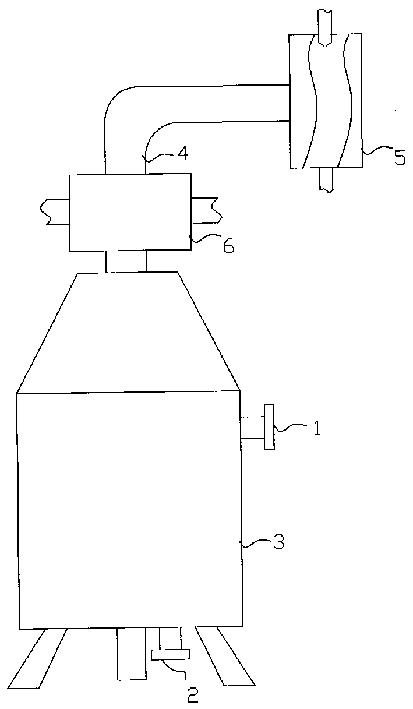

1、一种用于处理造纸废水的装置，它包括带有进出料口(1、2)的反应 釜(3)，其特征在于;在所述反应釜(3)顶部设置有一与其内腔相通的抽气管 (4);所述抽气管(4)的另一端口与一水力喷射器(5)的内腔相连通。
2、根据权利要求1所述的装置，其特征在于：在所述抽气管(4)上设置 有冷凝器(6)。
说明书
一种用于处理造纸废水的装置
技术领域：
本实用新型涉及一种水处理设备，尤其是涉及一种用于处理造纸废水的装 置。
背景技术：
现有用于造纸废水处理的设备其结构复杂，主要由投药设备、气浮设备、 双生物膜设备及活性泥膜过滤器等设备组成，这样的一套处理设备成本少则几 百万，多则上千万。而且占地面积多，运行费用高，设备维修工作量大，对于 一些中小型造纸企业就显得尤为不适用。
实用新型内容：
本实用新型之目的就在于提供一种结构简单、制造成本低、占地面积小的 用于处理造纸废水的装置。
为达到上述目的，本实用新型可通过下述技术方案实现：
本实用新型包括带有进出料口的反应釜，在所述反应釜顶部设置有一与其 内腔相通的抽气管;所述抽气管的另一端口与一水力喷射器的内腔相连通。
在所述抽气管上设置有冷凝器。
本实用新型的优点在于通过采用在所述反应釜顶部设置一抽气管，并将所 述抽气管的另一端口与一水力喷射器的内腔相连通这一技术方案，使得本实用 新型结构简单、制造成本低。在对造纸废水处理时，将造纸过程中挤浆机挤出 的废液温度降至40--80℃，灌入所述反应釜中，开启所述水力喷射器，在水力喷 射器高速水流的作用下，反应釜内将被抽成负压，造成反应釜内废液加速蒸发 浓缩脱水，脱水后的浓缩物即作为木质素结合剂使用，而被水力喷射器带走的 蒸发水又作为造纸厂用水而利用，从而实现造纸厂达标排放的目的，起到了很 好的经济效益和社会效益。
