申请日2004.03.02
公开(公告)日2005.07.06
IPC分类号C02F9/04; C02F9/02; C02F1/62
摘要
一种快速处理污水的装置，它包括有外筒(1)、中筒(2)、内筒(3)，压力喷嘴(4)、水槽(5)，中筒(2)位于外筒(1)之内，内筒(3)又位于中筒(2)之内，负压管(5)设置在内筒(3)内，负压管(4)的上段是喇叭管(11)，下端与压力喷嘴(4)对口，外筒(1)为上、下端均封闭的筒体，中筒(2)上端封闭，下端是开式结构，内筒(3)上端是开式结构，下端为封闭式结构。本实用新型不易翻池，运行平稳，结构可大可小，能适用于使用各种水处理药剂，并能一边清水，一边排渣的快速处理污水的装置。
权利要求书
1、一种快速处理污水的装置，其特征是：它包括有外筒(1)、中筒(2)、内筒 (3)，压力喷嘴(4)、水槽(5)，中筒(2)位于外筒(1)之内，内筒(3)又 位于中筒(2)之内，负压管(6)设置在内筒(3)内，负压管(6)的上段是 喇叭管(11)，下端与压力喷嘴(4)对口，外筒(1)为上、下端均封闭的筒体， 中筒(2)上端封闭，下端是开式结构，内筒(3)上端是开式结构，下端为封 闭式结构。
2、根据权利要求1所述的快速处理污水的装置，其特征是水槽(5)设置在外 筒(1)顶部，并在中筒(2)设有排油管(7)，外筒(1)设有出水管(8)。
3、根据权利要求1所述的快速处理污水的装置，其特征是在内筒(3)底部连 接有瀑气管(9)。
4、根据权利要求1所述的快速处理污水的装置，其特征是在外筒(1)底部连 接有排泥管(10)。
5、根据权利要求1所述的快速处理污水的装置，其特征是在负压管(6)上端 的喇叭管(11)内设置有整流碰撞网(12)。
说明书
一种快速处理污水的装置
[技术领域]本实用新型属污水处理设备技术领域。
[背景技术]现有的污水处理方法有生物法，物化法等，通常是采用露天大型 的生物方式处理污水的处理装置，这种方式处理污水量较大，但占地面积更大， 就是目前比较先进的SBR方法也需占用大量土地，成本也高，仪适合于对城市 的污水汇流口进行大规模的处理，而对局部、点污染、分支流的污水淌口则不 适应，物化法中的水力澄清池、重力沉降池、斜板沉降方法等污水处理装置， 虽然可对有些污水进行处理，但仍是大、中型化，如水力澄清池，这种污水处 理装置外型呈漏斗型，结构单一，在处理污水过程中容易造成翻池，整个处理 过程运行不甚平稳，结构难以小型化，处理的污水，尤其是一些含有特殊化合 物的污水难真正达到相关规定的排放标准。
[发明内容]本实用新型的目的正是为了克服上述现有技术存在的不足之处 而提供一种不易翻池，运行平稳，结构可大可小，尤其是对点污染的治理，并 能根据不同污染水体使用各种不同水处理药剂，并能一边出清水，一边排渣的 快速处理污水的装置。
本实用新型的目的是通过如下技术方案实现的。

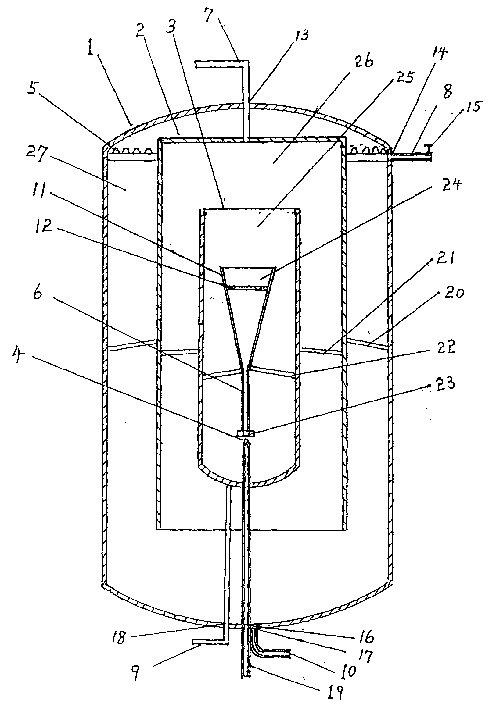

本实用新型包括有外筒、中筒、内筒，压力喷嘴、水槽，中筒位于外筒之 内，内筒又位于中筒之内，负压管设置在内筒内，负压管的上段是喇叭管，下 端与压力喷嘴对口，外筒为上、下端均封闭的筒体，中筒上端封闭，下端是开 式结构，内筒上端是开式结构，下端为封闭式结构。
所述的水槽设置在外筒顶部，并在中筒设有排油管，外筒设有出水管; 在内筒底部连接有瀑气管;在外筒底部连接有排泥管;在负压管上端的喇叭管 内设置有整流碰撞网。
本实用新型采用先进的超滤技术，根据流体力学，絮凝学原理。利用内、 中、外筒，层层包容，形成四个不同程度处理污水的反应室，及不同的水流速 度区域，并能够快速有效地净化处理各种污水，而且根据污染水质情况可采用 不同的水处理剂或药剂配方，使水中处于溶解状态的有机污染物，重金色离子， 有害盐类从水中折出，SS的去除率高达96%以上，处理后水可满足要求的排放 标准。
