申请日2004.03.04
公开(公告)日2005.02.16
IPC分类号E03C1/12; E03C1/01; E03B11/02
摘要
本实用新型公开了一种废水再利用装置，由蓄水箱、提水桶、冲水箱三部分组成;蓄水箱内置溢水管、杂质隔板、过滤网，蓄水箱的出水口与冲水箱进水口由管连接，冲水箱由管与便池连接。提水桶放置在蓄水箱内，与蓄水箱为一个整体，提水桶的外侧有滑动提升系统;所述的提水桶内置胶筒，胶筒上部有释放气孔，胶筒底开有孔，孔上覆盖密封胶垫，提水桶外侧有滑道，每个滑道上下两端对应有两个滑轮，上端的滑轮在提水桶上端外侧固定，下端的滑轮由穿过滑道的连杆、在滑道的外侧对应连接，连杆呈十字交叉、在十字交叉点与胶筒底部固定。可在家庭或公共场所安装，产品可组合，可分设，加工方便、成本低，不需电力驱动。
权利要求书

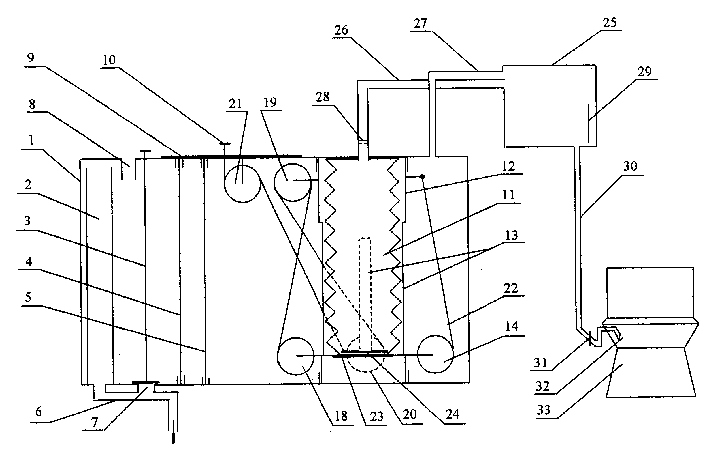

1、一种废水再利用装置，由蓄水箱(1)、提水桶(12)、冲水箱(25)三 部分组成;蓄水箱(1)内置溢水管(2)、杂质隔板(3)、过滤网(4)，蓄水 箱(1)的出水口与冲水箱(25)进水口由管(26)连接，冲水箱(25)由管 与便池(33)连接，其特征是：提水桶(12)放置在蓄水箱(1)内，提水桶 (12)内放置胶筒(11)，在提水桶(12)的外侧有由拉手(10)、四个滑道(13)、 滑轮(14、15、16、17、18、19、20、21)、提绳(22)组成的滑动提升系统; 所述的胶筒(11)上部有释放气孔，胶筒底(23)开有孔，孔上覆盖密封胶垫 (24);所述的提水桶(12)桶体上有滑道，每个滑道(13)上下两端对应有 两个滑轮，上端的滑轮在提水桶(12)上端外侧固定，下端的滑轮由穿过滑道 的连杆、在滑道的外侧对应连接，连杆呈十字交叉、在十字交叉点与胶筒底部 固定。
2、根据权利要求1所述的废水再利用装置，其特征是：滑动提升系统中 提绳(22)一端在提水桶(12)上端外侧固定，提绳(22)的另一端以固定点 为始点，依次绕过滑轮(14、15、16、17、18、19、20、21)，从蓄水箱(1) 箱体的上部穿出，与拉手(10)连接。
3、根据权利要求1或2所述的废水再利用装置，其特征是：提水桶(12) 外安装外箱体，与蓄水箱(1)分设，外箱体开进、出水口。
说明书
废水再利用装置
技术领域：
本实用新型涉及的是一种废水再利用装置。
背景技术：
人们日常生活中，每天洗漱、淘米、洗菜、洗衣、洗澡等都会产生大量的 生活废水，这些生活废水都直接排入下水，没有有效的再利用，使得大量的 可利用生活废水流失，造成水资源浪费。
发明内容：
本实用新型的发明目的是针对上述问题提供一种废水再利用装置，将生 活废水再利用，节约水资源。
本实用新型所述的技术方案是：废水再利用装置由蓄水箱、提水桶、冲 水箱三部分组成，蓄水箱内有溢水管、杂质隔板、过滤网，提水桶放置在蓄 水箱内，与蓄水箱为一个整体，蓄水箱的出水口与冲水箱进水口由管连接， 冲水箱由管与便池连接;提水桶的外侧有由拉手滑道、滑轮、提绳组成一个 滑动提升系统;所述的提水桶内置胶筒，胶筒上部有释放气孔，胶筒底开有 孔，孔上覆盖密封胶垫，提水桶桶体有滑道，每个滑道上下两端对应有两个 滑轮，上端的滑轮与提水桶上端外侧固定，下端的滑轮由穿过滑道的连杆、 在滑道的外侧对应连接，连杆呈十字交叉、在十字交叉点与胶筒底部固定。
提绳的一端、滑道上端外侧的滑轮在提水桶上端外侧固定，滑道下端外 侧的滑轮通过连杆在胶筒底部固定，提绳的另一端依次绕过滑道外侧的上下 滑轮，从最后一个滑轮的端部穿过箱体与箱体外的拉手连接。拉动提绳，滑 动提升系统在提升过程中产生的拉力，拉动提水桶外侧下端的滑轮，使提水 桶内的胶筒压缩、松弛，将处理后的水吸入胶筒内，或压入冲水箱再利用。
废水再利用装置可根据放置部位的具体情况，将蓄水箱、提水桶分设成 两个独立的箱体。分设时，只需将提水桶外加装一个外箱体，外箱体开有进、 出水口，蓄水箱的出水口与提水桶进水口由管连接，提水桶的出水口与冲水 箱的进水口由管连接，冲水箱与便池连接，便于灵活安装
本实用新型具有以下优点和积极效果：
1、可在家庭或公共场所安装，经济、实用;
2、产品可组合，也可分设;可挂在墙上，也可以放置在地面的支架上， 加工方便、成本低;
3、不需用电力驱动。
