申请日2004.03.05
公开(公告)日2004.09.08
IPC分类号E03F5/14; E03F1/00
摘要

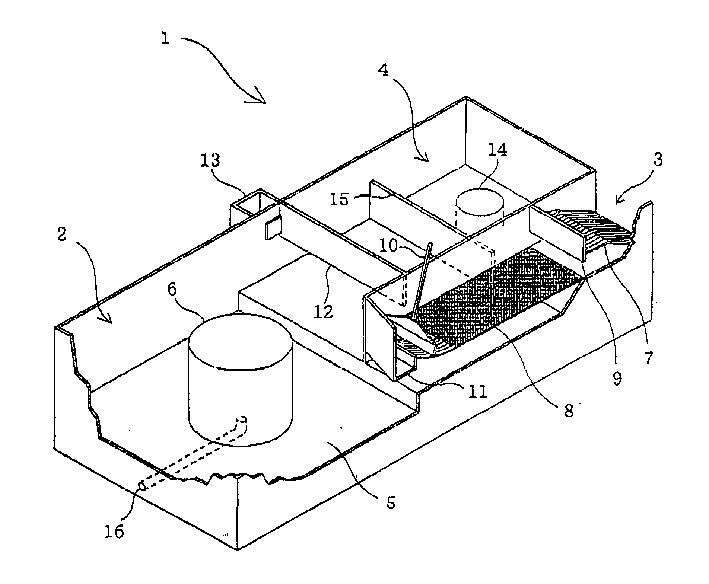

提供一种可以更有效地清除漂浮在排水中的渣滓的排水处理装置，以及更有效地且以不含渣滓的状态清除并回收排水中含有的砂粒的排水处理装置，取代现有的沉砂池的小型高效高性能的排水处理装置。把滞流部(2)、其上游侧流路(3)和下游侧流路(4)连接成从上俯视时大致为U字状或コ状，构成排水处理装置(1)。在滞流部(2)设置下挖底部而形成的沉砂池(5)，并且在其中心具有旋转圆筒(6)。在上游侧流路(3)具有沿着排水流向呈大致水平状态放置的细眼滤网(8)，在其上游侧具有可动式潜堰(9)。
权利要求书
1.一种排水处理装置，其在大致呈水平状态的排水流路中具有清除渣 滓用的滤网，所述滤网沿着排水流向呈大致水平状态放置。
2.根据权利要求1所述的排水处理装置，其特征在于：在所述滤网的 上游侧具有潜堰。
3.根据权利要求2所述的排水处理装置，其特征在于：所述潜堰是可 动式潜堰，通过适当调节该可动式潜堰，来提高通过可动式潜堰的排水流 速，从而利用排水冲刷堆积并附着在所述滤网上的渣滓，将所述滤网洗净。
4.一种排水处理装置，在排水流路中设置具有下挖底部而形成的沉砂 池的滞流部，利用该滞流部降低排水流速，从而使排水中含有的砂粒沉降 在沉砂池中。
5.根据权利要求4所述的排水处理装置，其特征在于：在所述滞流部 具有使渣滓漂浮的同时把所沉降的砂粒收集在中心的旋转圆筒。
6.一种排水处理装置，通过顺序组合并连接权利要求1～3中任一项所 述的排水处理装置、和权利要求4或5所述的排水处理装置这两者而构成。
7.一种排水处理装置，顺序组合并连接权利要求1～3中任一项所述的 排水处理装置、权利要求4或5所述的排水处理装置、以及从权利要求4 或5所述的排水处理装置的所述滞流部排出排水的下游侧流路这三者，把 所述滞流部作为折返部位，在俯视时整体形状大致构成为U字形或コ字形。
说明书
排水处理装置
技术领域
本发明涉及对下水或工业用排水或雨水等其他排水进行处理，以获得 规定的水质的排水处理，具体而言，涉及清除上述的排水中含有的渣滓和 砂粒的技术。
背景技术
对作为处理对象的排水实施各种处理，以获得规定的水质的排水处理 有各种方式或形式，图4概略表示现有的普通排水处理设施30的排水处 理流程。
在由各种箱斗M和管道K等构成的排水管道31中汇集并流出的排水， 首先通过水泵P被输送到排水处理设施30的沉砂池32，在此使排水中含 有的砂粒沉降并清除，同时用滤网清除漂浮在排水中的较大渣滓等。
然后，排水被送到流量调节槽33进行暂时保存，把一定量的排水输 送到后面的曝气槽34。在曝气槽34进行化学或生物学处理，同时进行曝 气或搅拌等。实施了这种处理后的排水成为含有污泥块的污泥混合液，然 后被送到沉淀池35，在此使污泥混合液中的污泥沉淀，把上面的清水送 到消毒槽36，进行消毒后放出。
另一方面，在沉淀槽35沉淀后的污泥，一部分在污泥槽37存储后被 排出，一部分用作返回污泥利用。该返回污泥经过返回管道38被返回到 前面的曝气槽34和流量调节槽33等，通过在各个槽中和排水进行混合， 利用返回污泥中富含的各种菌类的作用，促进排水的净化处理。
但是，在类似上述的现有排水处理设施中，除其能力有限外，设施和 装置的设置及维护管理的成本也不少，所以迫切期望在进一步提高处理能 力和效率的同时，降低各种成本。
特别是沉砂池，为了使排水中含有的砂粒自然沉降并清除，需要使排 水流速充分慢，所以必然地需要校大面积，使得设备大型化，导致设置和 维护管理成本上升。
另外，为了方便后面的排水处理工序，理想的是尽可能使滤网的网眼 细小，但是，网眼变细小时，除容易造成网眼堵塞外，排水通过时的阻力 增大，因此需要增大面积，然而滤网的设置空间和设置成本也是有限制的， 所以只好设定大小大约合适的面积和网眼粗细度。
另外，经沉降、清除并回收后的砂粒中也混有渣滓，在进行该处理时， 还有腐烂或发出恶臭等的问题，所以也需要采取相应的对策及处理，导致 需要更多的成本。
发明内容
本发明是着眼于上述现有技术和现状而提出的，其课题是，提供一种 可以更有效地清除漂浮在排水中的渣滓的排水处理装置，以及更有效地且 以不含渣滓的状态清除并回收排水中含有的砂粒的排水处理装置，取代现 有的沉砂池的小型高效高性能的排水处理装置。
本发明涉及的排水处理装置为了解决上述课题，在大致水平状态的排 水流路中设置清除渣滓用的滤网，使该滤网沿着排水流向呈大致水平状态 放置。
另外，在该滤网的上游侧具有潜堰，并且使该潜堰形成为可动式潜堰， 通过适当调节该可动式潜堰，来提高通过可动式潜堰的排水流速，从而利 用排水冲刷堆积并附着在所述滤网上的渣滓，将所述滤网洗净。
另外，本发明涉及的其他排水处理装置为了解决上述课题，在排水流 路中设置具有下挖底部而形成的沉砂池的滞流部，利用该滞流部降低排水 流速，从而使排水中含有的砂粒沉降在沉砂池中，此外，在该滞流部还具 有使渣滓漂浮的同时把所沉降的砂粒收集在中心的旋转圆筒。
另外，本发明涉及的其他排水处理装置为了解决上述课题，顺序组合 并连接上述排水处理装置，构成各种形式。
