申请日2004.03.09
公开(公告)日2005.05.11
IPC分类号C02F1/48
摘要
本实用新型涉及水质净化处理领域，具体地说是一种数字化电磁场水处理装置，其特征在于：所述波源发生器为一将60Hz～60KHz的频率调制在400Hz～1MHz频率上的交变复合脉冲感应电势，其由可变电压发生器、电压/频率转换器的输入端连接，从电压/频率转换器输出的频率以及高频振荡器输出的频率送到载波调制器进行混频调制，经载波调制器的信号送到双路驱动电路进行功率放大，输出信号连接到所控制的电感线圈两端，以控制电感线圈产生的磁场，将电感线圈套在供水设备的一段进水管外。本实用新型的装置结构简单、体积小，使用方便，成本低、效果好，可对各种自然水、市政供水以及工业用水等进行处理。
权利要求书
1.一种数字化电磁场水处理装置，其特征在于：由波源发生器、电感 线圈和工作电源构成，所述波源发生器包括太阳能光伏电池板、风 力发电机组、电源控制器、蓄电池和负载连接组成，波源发生器为 一将60Hz～60KHz的频率调制在400Hz～1MHz频率上的交变复合脉冲 感应电势，其由可变电压发生器的输出端与电压/频率转换器的输入 端连接，从电压/频率转换器输出的频率以及高频振荡器输出的频率 送到载波调制器进行混频调制，经载波调制器的信号送到双路驱动电 路进行功率放大，输出信号连接到所控制的电感线圈两端，以控制电 感线圈产生的磁场，将电感线圈套在供水设备的一段进水管外。
2.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 太阳能光伏电池板最低设置晶片数为36PCS规格17.8×125，峰值功 率10W，最大功率16.5-17.5W，最大电流0.57-0.61A;短路电流 0.65A，短路电压21.5V绝缘性能100M欧姆以上，耐压AC2000V、 DC3000V;机械性能，抗风强度：每秒60米风速，每平方米可压200 公斤强度，经耐冲击强度冰雹冲击试验，225g钢球从100cm高度落 下;太阳能光伏电池板呈弧状朝南布置，与水平夹角30°。
3.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 所述的波源发生器的可变电压发生器由集成电路CH1和振荡集成电路 IC2构成;电源/频率转换电路由集成电路IC3构成，混频电路由集成 电路IC4构成，高频振荡器、载波调制器由集成电路IC5、IC6、IC7 构成，双路驱动电路由两对功率推挽三极管T2、T3、T4、T5构成。
4.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 波源发生器中的负载采用数码水处理器或光控感应器功能模块。
5.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 波源发生器输出频率和功率采用可调的或不可调的。
6.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 波源发生器输出频率和功率为恒定时，其输出可直接连接电感线圈。
7.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 工作电源的工作电流AC 0-1A，工作电压小于AC 5V。
8.根据权利要求1所述的数字化电磁场水处理装置，其特征在于： 电感线圈连接器至少采用串联连接方式、并联连接方式、串并联连接 方式、并串联连接方式或其它混合连接方式，可改变电感量，适用于 不同的管径。
说明书
数字化电磁场水处理装置
[技术领域]
本实用新型涉及水质净化处理领域，具体地说是一种数字化电磁场水 处理装置。
[技术背景]
目前，人们对饮用水的要求越来越高。现有改善水质的方法很多，主 要有化学方法处理和物理(电子)方法处理两大类。化学处理简单易行， 但容易将化学物质残留水中，产生二次污染，因此人们更倾向于采用物理 (电子)方法处理。已有的此类方法中，有的是通过大量电子电路来控制 自来水管周围变频磁场，可以达到改善水质的效果但成本高、制造复杂; 另外的方法如将其振荡线圈浸在水中，耗能太大。
[发明内容]

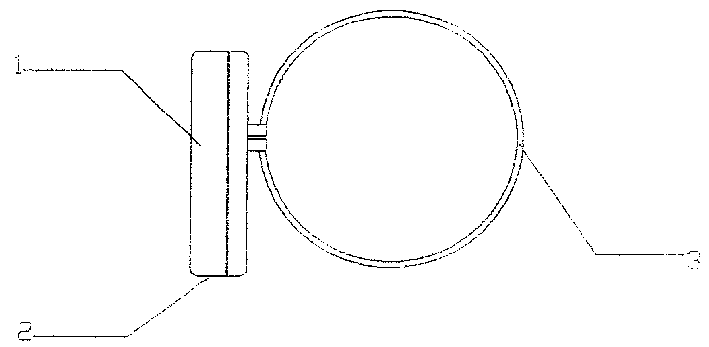

本实用新型的目的在于提供一种结构简单的数字化电磁场水处理装 置，并克服现有电子水处理装置的缺点，由波源发生器、电感线圈和工作 电源构成，其中波源发生器包括太阳能光伏电池板、风力发电机组、电 源控制器、蓄电池和负载连接组成。
本实用新型是这样实现的：一种数字化电磁场水处理装置，其特征在 于：所述波源发生器为一将60Hz～60KHz的频率调制在400Hz～1MHz频率 上的交变复合脉冲感应电势，其由可变电压发生器、电压/频率转换器的 输入端连接，从电压/频率转换器输出的频率以及高频振荡器输出的频率 送到载波调制器进行混频调制，经载波调制器的信号送到双路驱动电路进 行功率放大，输出信号连接到所控制的电感线圈两端，以控制电感线圈产 生的磁场，将电感线圈套在供水设备的一段进水管外。
太阳能光伏电池板当最低设置晶片数36PCS规格为17.8×125，峰值 功率10W。最大功率16.5-17.5W，最大电流0.57-0.61A。短路电流0.65A， 短路电压21.5V绝缘性能100M欧姆以上，耐压AC2000V、DC3000V。机械 性能，抗风强度：60m/s(200kg/m2)，经耐冲击强度冰雹冲击试验(225g 钢球从100cm高度落下)。太阳能光伏电池板呈弧状朝南布置，与水平夹 角30°。
风力发电机组采用微型车用发电机组。风叶为螺旋桨叶片。
电源控制器负载输出电压Vmix=14V，Vmin=8.6V。
免维护蓄电池容量为12/12-24AH。
工作电源AC0-1A;工作电压小于AC5V。
电感线圈连接器至少采用串联连接方式、并联连接方式、串并联连接 方式、并串联连接方式或其它混合连接方式，可改变电感量，适用于不同 的管径，达到水处理的最佳效果。
波源发生器的电路图如图4所示，其可变电压发生器由集成电路CH1 和振荡集成电路IC2构成，可周期性地产生锯齿波、正弦波或其他函数波。 CH1采用CON3集成基电路，IC2的型号可以是555时基电路，电源/频率 转换器由集成电路IC3构成，可产生随输入电压变化而变化的脉冲，脉冲 频率的变化范围为400Hz～60KHz。IC3的型号可以是MC14573;混频电路 由集成电路IC4、电容C4等元件构成，集成电路IC4采用MC14046;高频 振荡器和载波调制器由集成电路IC5、IC6、IC7构成，其中：R19、C6与 IC5组成高频振荡器，产生高频振荡信号(振荡频率在400KHz～1MHz之间 选一频率)，振荡信号为载波信号，IC5的型号可以是4011;IC6是一个分 频器，其型号可以是4013;IC7是频率调制电路，型号可以是4049;载波 调制解调器是将载波信号对电压/频率转换器送出的脉冲进行高频调制， 成为复合波，并将信号分离成正、反两路。双路驱动电路由两对功率推挽 三极管T2、T3、T4、T5构成，该电路对复合波进行功率放大。可变电压 发生器的输出端与电压/频率转换器的输入端连接，从电压/频率转换器输 出频率以及高频振荡器输出的频率送到载波调制器进行混频调制，其原理 是：从IC5的4脚输出到的脉冲输入端3脚，产生分频;分频信号从IC6 的1、2脚输出，输出的信号送到IC5的输入端9、13脚，与IC5芯片内 的电路进行高频调制，产生复合波，该复合波由IC5的11脚连接IC7的3 脚、5脚和7脚，IC5的10脚连接IC7的14脚，经IC7的频率调制电路 输出到两对功率推挽三极管T2、T3、T4、T5进行功率放大再输出。
本实用新型采用以上结构，将电感线圈环绕在供水设备进水管上，根 据水质的不同情况控制产生不同的感应电势，使水中含有的不同电解质按 其强弱，先后产生各自的电极反应，形成不同的氧化—还原产物，从而改 变了原先平衡状态水体的PH植CO2和活性氧等的含量，达到快速清洁水源 的目的，该装置结构简单、可靠性高，值得推广。
