申请日2001.12.04
公开(公告)日2002.08.28
IPC分类号E03D1/012; E03C1/12
摘要

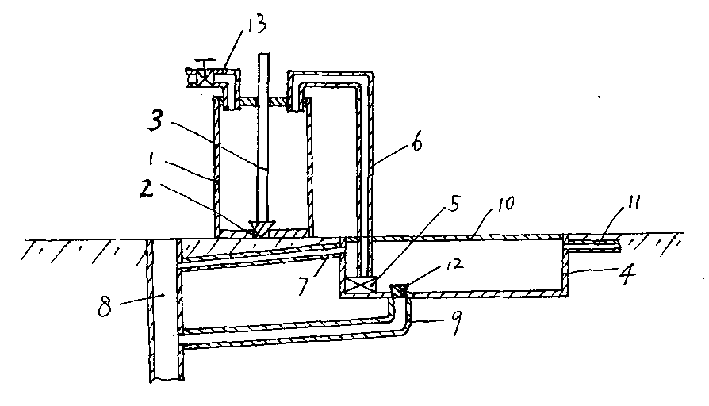

带废水蓄水池的厕所冲水箱,属于厕所冲水箱技术领域,是在冲水箱(1)旁边设置有一个废水蓄水池(4),在冲水箱(1)与废水蓄水池(4)之间连接有抽水泵(5)和抽水管道(6),在废水蓄水池的上部设置有溢水管(7)与厕所的下水道(8)相通,在废水蓄水池的底部还设置有落水管(9)与下水道(8)相通。具有结构简单、制造成本低、能方便有效地利用废水等优点,特别适于家庭使用。
権利要求書
1、带废水蓄水池的厕所冲水箱，由冲水箱(1)、设置于冲水箱底部的冲 水孔(2)和柱塞(3)组成，其特征在于，在冲水箱(1)旁边设置有一 个废水蓄水池(4)，在冲水箱(1)与废水蓄水池(4)之间连接有抽水泵 (5)和抽水管道(6)，在废水蓄水池的上部设置有溢水管(7)与厕所的 下水道(8)相通，在废水蓄水池的底部还设置有落水管(9)与下水道(8) 相通。
2、根据权利要求1所述的冲水箱，其特征在于，废水蓄水池(4)设置于 厕所的地面之下，在废水蓄水池的上面设置有盖板(10)。
3、根据权利要求1所述的冲水箱，其特征在于，在废水蓄水池(4)周边 还设置有接收废水的管道(11)。
说明书
带废水蓄水池的厕所冲水箱
(技术领域)本实用新型属于厕所冲水箱技术领域，尤其是家庭卫生 间用的冲水箱。
(背景技术)专利号为ZL00245112.3、名称为“一种废水二次利用 的厕所冲水箱”的技术公开了一种利用家庭洗衣、洗澡等的废水来冲洗厕 所的冲水箱，尽管该技术能进行废水二次利用，达到节水的目的，但废水 要靠人工倒入冲水箱中，比较麻烦、费力，特别是对于老人和小孩来说十 分不便;另一方面，由于家庭卫生间空间所限以及出于美观的考虑，冲水 箱的体积不可能做得很大，导致很多废水无法积蓄，白白浪费掉。
(发明内容)本实用新型的目的正是为了弥补现有技术的不足而提供 一种带废水蓄水池的厕所冲水箱。
本实用新型的目的是通过如下技术方案实现的。
本实用新型是在冲水箱旁边设置有一个废水蓄水池，在冲水箱与废水 蓄水池之间连接有抽水泵和抽水管道，在废水蓄水池的上部设置有溢水管 与厕所的下水道相通，在废水蓄水池的底部还设置有落水管与下水道相 通。
废水蓄水池设置于厕所的地面之下，在废水蓄水池的上面设置有盖 板;在废水蓄水池周边还设置有接收废水的管道。
所设置的废水蓄水池可以积蓄大量的废水，连接于废水蓄水池和冲水 箱之间的抽水泵和抽水水管可以轻松方便地将废水蓄水池中的废水抽到冲 水箱中;设置于废水蓄水池上部的溢水管可以将多余的废水溢出排入下水 道，以免废水溢出废水蓄水池污染地面;设置于废水蓄水池底部的落水管 可以将沉积在池底的污物排入下水道。
将废水蓄水池设置于厕所地面之下并加以盖板，可使废水蓄水池不外 露又不占据卫生间空间，还便于打开盖板清洗废水蓄水池。
在废水蓄水池的周边设置接受废水的管道，可将来自于洗面盆、洗衣 机、浴盆等处的废水均通过这些管道直接引入废水蓄水池内。
