申请日2001.12.20
公开(公告)日2003.01.08
IPC分类号F04B35/06; C02F7/00
摘要
污水治理系统的健身曝气泵主要包括：气筒、储气瓶、单向止回阀、微孔曝气管、健身运动器具，健身运动器具的下行部件与气筒内的活塞杆连接，单向止回阀设置在气筒和储气瓶之间，储气瓶的出气口与微孔曝气管连接，本实用新型具有实质性特点和显著进步，具有环境保护和可持续发展的意义，经过改建后的运动健身器具安装在城市中心河道、公园内人工湖的岸边，在居民和游人健身娱乐的同时可对河、湖内水体进行曝气，使得水体得到足够的溶解氧，以保持水体的清洁。
権利要求書
1、一种污水治理系统的健身曝气泵，其特征在于主要包括：气筒(1)、储 气瓶(2)、单向止回阀(3)、微孔曝气管(4)、健身运动器具(5)，健身运动器具(5) 的下行部件与气筒(1)内的活塞杆连接，单向止回阀(3)设置在气筒(1)和储气瓶(2) 之间，储气瓶(2)的出气口与微孔曝气管(4)连接。
2、根据权利要求1所述的这种污水治理系统的健身曝气泵，其特征是单向 止回阀(3)包括：橡皮垫圈(6)、销钉(7)、金属垫片(8)，橡皮垫圈(6)有两层，带 有中心通孔，金属垫片(8)的大小略小于橡皮垫圈(6)，在上下橡皮垫圈(6)之间 可上下运动，销钉(7)在一橡皮垫圈(6)中心孔上下活动。
3、根据权利要求1所述的这种污水治理系统的健身曝气泵，其特征是微孔 曝气管(4)在水下部分设有微小气孔。
说明书
污水治理系统的健身曝气泵
技术领域：本实用新型涉及的是一种气泵，特别是一种污水治理系统的健 身曝气泵，属于污水治理领域。
背景技术：我国大多数城市中都以河道和湖泊为中心建起的公园，其中的 河道、湖泊是一个重要的景区，由于人为的和天然的各种原因使得水体被污 染。对于这种情况，通常采用曝气充氧的方式对其进行治理，而河道曝气大多 是采用鼓风机通过向河道中充气来实现的，也有个别利用曝气泵对充氧曝气 的，如：中国专利号为：98226339.2，名称为：潜水曝气泵，根据该专利自 述：一种潜水曝气泵包括：潜水泵，其特征在于采用射流器喷嘴安装在射流气 室内，混合扩散管插在射流器气室内，射流器进气管连接射流器气室内，释放 器安装在混合扩散管的未端。该技术维护和使用较不便，其运行要消耗电能， 而且结构较复杂。经对现有技术文献的进一步检索，至今尚无未发现在污水治 理中利用健身曝气泵作为气源向水体充气充氧的文献报道。

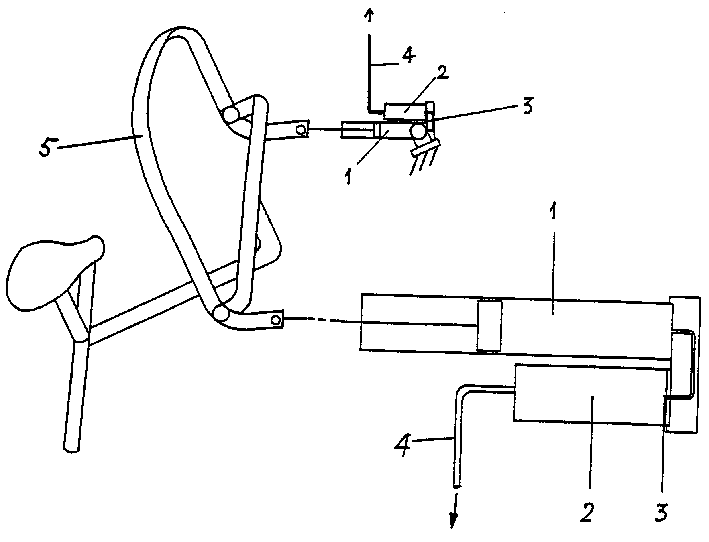

发明内容：针对背景技术中存在的不足与缺陷，利用城市以河道和湖泊周 围人们健身锻炼时给健身曝气泵作功，将其转变成气压能，进一步向水体充气 进行污水治理，使河道湖泊保持干净。本实用新型主要包括：气筒、储气瓶、 单向止回阀、微孔曝气管、健身运动器具，健身运动器具的下行部件与气筒内 的活塞杆连接，单向止回阀设置在气筒和储气瓶之间，储气瓶的出气口与微孔 曝气管连接，微孔曝气管在水下部分设有微小气孔。具体运动过程如下：健身 运动器具中下行部件下压带动活塞在气缸中运动，使气缸中的气体被压缩，被 压缩的气体通过气缸底部与储气罐相连的进气通道进入储气瓶中储存起来。待 储气瓶中气体达到一定压力值时，通过单向止回阀经微孔曝气管把气体压入水 中。单向止回阀包括：橡皮垫圈、销钉、金属垫片，橡皮垫圈有两层，带有中 心通孔，金属垫片的大小略小于橡皮垫圈，在上下橡皮垫圈之间，可上下运 动，销钉在一橡皮垫圈中心孔上下活动。当带气筒内的活塞被压下时，气体通 过进气通道把金属垫片顶起，气体从两侧的空隙进入储气瓶中。当活塞提起 时，橡皮垫圈和金属垫片下落，并在气体压力的作用下压紧，使得储气瓶中的 气体与进气通道被堵死。这样，气体只能单方向进入储气瓶而不能反向回气 筒。健身器中多种运动方式都可以改造成与气筒相连的结构，如推、拉、压等 上下运动可直接安装气筒，圆周转动可通过连杆转变成上下运动后再连接到气 筒。城市公园的所有运动器具如：跷跷板、健骑机等均可改成带有健身曝气泵 的运动健身器具。
本实用新型具有环境保护和可持续发展的意义，经过改建后的运动健身器 具安装在城市中心河道、公园内人工湖的岸边，在居民和游人健身娱乐的同时 可对河、湖内水体进行曝气，使得水体得到足够的溶解氧，以保持水体的清 洁。
