申请日2003.01.13
公开(公告)日2003.12.31
IPC分类号E03C1/12; E03D1/01
摘要
本实用新型公开了一种废水利用自动贮水式座厕水箱，提供一种能够与现有型态各异座厕配套使用的结构简单、成本较低、使用方便的，利用日常生活之中产生的废水冲洗座厕的水箱装置。即通过在现有民用卫生间座厕斜上方安装一个内部装配有浅水泵，出水管用水管三通与现有座厕进水管上部相接通，体积较大的，新增加的废水利用自动贮水式座厕水箱收集废水，用来冲洗卫生间座厕的洁具装置。本实用新型冲洗座厕基本上使用的是生活之中方方面面产生的废水，经济实用，结构简单，使用方便。
権利要求書

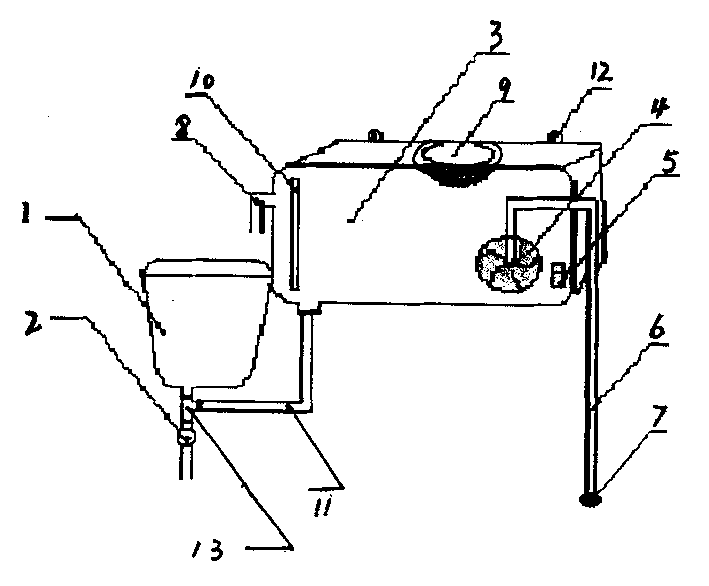

1.一种废水利用自动贮水式座厕水箱，其特征是，在现有的民用卫生间座厕斜上方加 装一个内部装有自动吸水的浅水泵(4)，出水管用水管三通(13)与现有民用卫生间座厕冲 洗水箱(1)自来水上水阀(2)上部相接通新增加工的废水利用自动贮水式座厕水箱(3); 上部设有人工贮水口(9)。
说明书
废水利用自动贮水式座厕水箱
(一)技术领域
本实用新型涉及一种废水利用自动贮水式座厕水箱装置
(二)背景技术
目前，公众所知所用的座厕普遍使用清水冲洗，尽管生产厂家千方百计设计生产出型态 各异的小型节水式座厕水箱，从一定程度上节约了座厕用水，但是依旧使用的是清水，而日 常生活中方方面面产生的废水又白白浪费。
(三)发明内容
本实用新型的目的是克服现有技术不足，提供一种能够与现有型态各异座厕配套使用的 结构简单、成本较低、使用方便的废水利用自动贮水式座厕水箱。
本实用新型的目的通过下述技术方案予以实现：
通过在现有民用卫生间座厕斜上方安装一个内部装配有浅水泵，出水管用水管三通与现 有座厕进水管上部相接、体积较大的废水利用自动贮水式座厕水箱。
本实用新型的有益效果是：冲洗座厕基本上使用的是生活方方面面产生的废水，经济实 用，结构简单，使用方便。
