申请日2003.02.18
公开(公告)日2005.12.28
IPC分类号C02F1/52
摘要

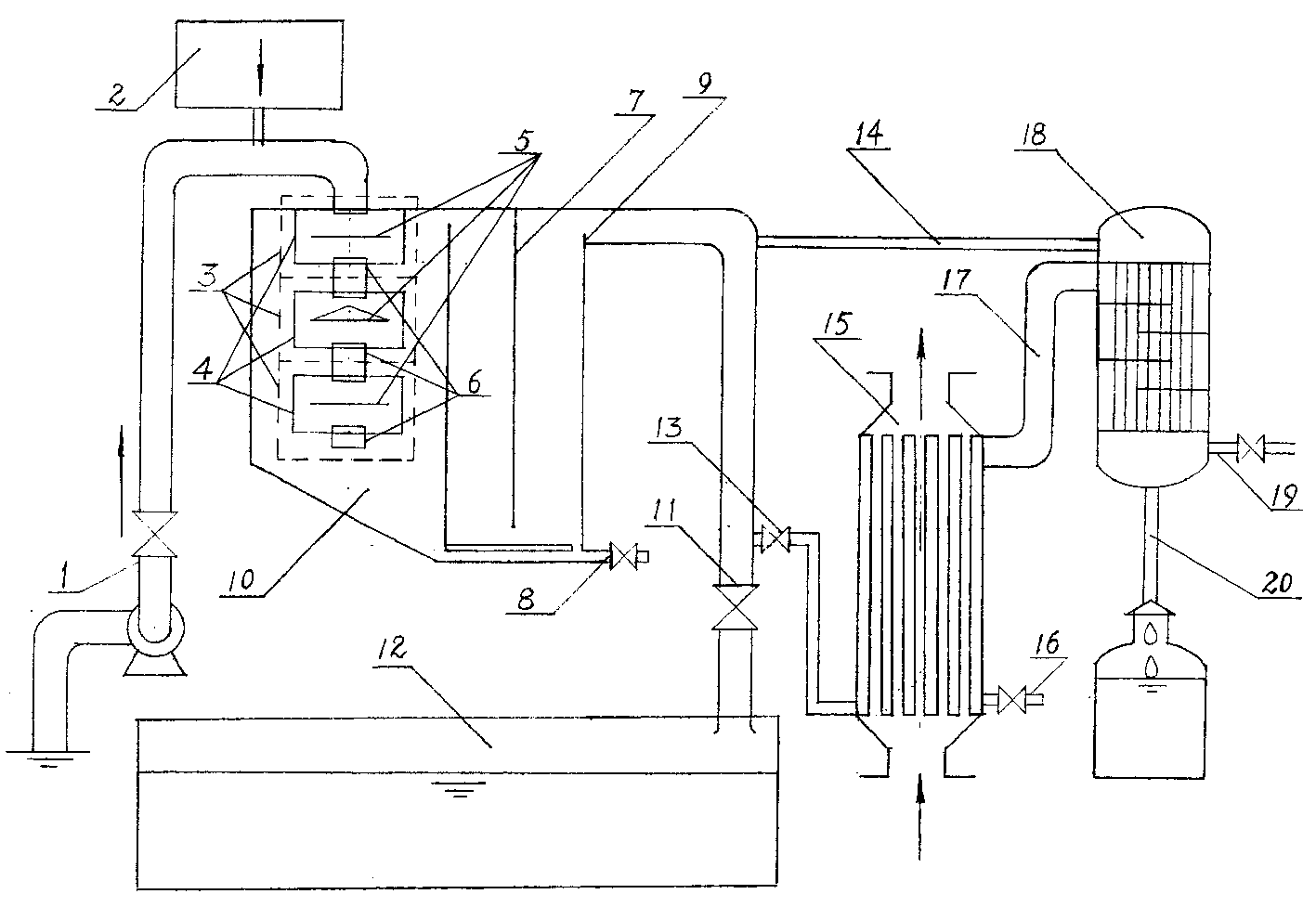

本实用新型涉及水处理技术领域，主要涉及的是船舶给水处理装置。该装置包括由一级或多级变矢量水力混凝器(3)连接成的混凝沉淀设备(10)和废气锅炉(15)、冷却器(18)三部分组成，其中变矢量水力混凝器(3)是新型的混凝沉淀设备，它不仅用于船舶给水处理装置，水处理中凡是需要混凝沉淀的都可由该设备替代，一般二、三级以上的水质经变矢量水力混凝器(3)处理完全可作为生活用水甚至饮用水使用，或者经废气锅炉(15)、冷却器(18)深度处理。该装置利用废热节约能源可随船制备生活用水和饮用水，减少了到港补给的不便，节约运输成本，减轻船方的负担。
権利要求書
1、一种船舶给水处理装置，它包括由一级或多级变矢量水力混 凝器(3)连接成的混凝沉淀设备(10)和废气锅炉(15)、冷却器(18) 三部分，混凝沉淀设备(10)通过隔流板(7)、溢水堰(9)、蒸馏给 水管阀(13)、与废气锅炉(15)连接，废气锅炉(15)通过蒸气管 (17)与冷却器(18)连接，溢水堰(9)通过冷却给水管(14)与 冷却器(18)连接，其特征在于，每一级变矢量水力混凝器(3)由 扩散腔(4)、收缩板(5)、收缩腔(6)顺序连接为一级，收缩板(5) 安装在扩散腔(4)的内壁，部分连接，收缩腔(6)的上端与扩散腔 (4)的端面连接，下端可与下一级的扩散腔(4)的端面连接，由一 级或多级变矢量水力混凝器(3)连接成混凝沉淀装置(10)。
2、根据权利要求1所述的船舶给水处理装置，其特征在于，所 说的变矢量水力混凝器(3)安装的扩散腔(4)、收缩板(5)、收缩 腔(6)在一条中心线上。
3、根据权利要求1所述的船舶给水处理装置，其特征在于，所 说的变矢量水力混凝器(3)安装的收缩腔(6)的端面略高于扩散腔 (4)的端面或与之相平。
4、根据权利要求1所述的船舶给水处理装置，其特征在于，所 说的变矢量水力混凝器(3)安装的收缩板(5)安装在扩散腔(4) 高度的中央，也可偏上、偏下，偏上或偏下与收缩腔6端面形成的通 过面积，应大于收缩腔(6)截面的面积。
5、根据权利要求1所述的船舶给水处理装置，其特征在于，所 说的变矢量水力混凝器(3)中的收缩板(5)的形状是平的，也可制 作成伞形。
6、根据权利要求1所述的船舶给水处理装置，其特征在于，所 说的变矢量水力混凝器(3)中的扩散腔(4)的横截面积减去收缩板 (5)的横截面积应当略大于收缩腔(6)的横截面积。
说明书
船舶给水处理装置
技术领域
本实用新型涉及水处理技术领域，尤其涉及船舶给水处理技术 领域。
背景技术
目前工作生活在水上的船员由于水域污染或含盐量高，生活用 水、饮用水的供应不便，一般依靠到港补给，但水价偏高，所以加 大了运输成本、增加了船方的负担。
实用新型内容
本实用新型在于提供一种船舶给水处理装置，该装置由一级或 多级变矢量水力混凝器连接成的混凝沉淀设备和废气蒸馏、冷却三 部分组成，其中变矢量水力混凝器是新型的混凝沉淀设备，它不仅 用于船舶给水处理装置，水处理中凡是需要混凝沉淀的都可由该设 备替代，一般二、三级以上的水质经变矢量水力混凝器处理，完全 可作为生活用水甚至饮用水使用，或者经后续的废气蒸馏冷却深度 处理。
