申请日2003.02.14
公开(公告)日2004.09.08
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型的一体化污水深度处理器结构为二层以上圆筒型宝塔结构：中筒是沉淀区，围绕中筒即沉淀池外壁根据污水水质水量设计成一层或多层环体结构，自中心向外层高度逐层递减，形成中间最高，周边一层比一层低的阶梯型宝塔结构，可由沉淀区I，生化区II，过滤区III，消毒区IV四部分构成。其特点是运行灵活，管理方便，可以大大简化污水处理流程，从而节省投资与占地，处理效率高，抗冲击负荷强，除磷脱氮效果明显，使出水一次性全面达标。可集沉淀、曝气生物蠕动床、过滤、消毒于一体，使污水经过该设备处理后直接达到中水回用水水质标准。
権利要求書
1.一种一体化污水深度处理器，其特征在于其结构为二层以上圆筒型 宝塔结构：中筒是沉淀区，即为圆筒形竖流式沉淀池，下部呈锥形，底部装有 排泥管(3)，围绕中筒即沉淀池外壁根据污水水质水量设计成一层或多层环体 结构，自中心向外层高度逐层递减，形成中间最高，周边一层比一层低的阶梯 型宝塔结构;每层环体用上翻水板(6)、下翻水板(7)分成若干级，水漫过 上翻水板(6)顶部后从上、下翻水板之间流下，再通过翻水板(7)底部流入 下一级，由内层进入外层也同样采用上出下入的升流方式，各水池可分别被划 成生化区生物蠕动床(II)、高效生物滤池区(III)、接触消毒池(IV)。
2.根据权利要求1所述的一体化污水深度处理器，其特征在于沉淀池 (I)内设有斜板或斜管。
3.根据权利要求1或2所述的一体化污水深度处理器，其特征在于沉 淀池(I)外周边有配水槽，内周边为出水槽，中部设有斜板或斜管。
4.根据权利要求1所述的一体化污水深度处理器，其特征在于做为生 化区生物蠕动床(II)的各级水池，底部设曝气系统，中间填装微生物、载体 填料，在载体的上下层各设穿孔隔板。
5.根据权利要求1所述的一体化污水深度处理器，其特征在于做为高 效生物滤池区(III)的水池下方设反冲洗空气管，中间层设有滤料，在池底设 置排污管。
6.根据权利要求1所述的一体化污水深度处理器，其特征在于做为接 触消毒池(IV)的水池底部设加氯消毒管。
说明书
一体化污水深度处理器
技术领域
本实用新型涉及一种一体化污水深度处理器，特别是一种将沉淀池、生 物蠕动床、高效生物滤池和接触消毒池集于一体的污水深度处理设备。该设 备可以广泛应用于城镇污水、工业废水和高浓度有机废水等的处理，该一体 化污水深度处理器经处理后可以直接达到中水回用标准。
背景技术
目前国内外研究开发的一体化反应器主要有以下三类：一是以预处理为 主，主要是采用物理方法对污水中的固体杂质进行分离。这种一体化反应器虽 然结构简单，占地小，但处理效率低，仅可作为二级生化处理的前端预处理。 二是以去除污水中的COD、BOD为主。这类反应器的特点是把传统的城市二 级污水处理工艺组合在一个设备内，其中关键的生化处理部分采用活性污泥 法或接触氧化法。这种一体化反应器由于仍然采用传统的活性污泥法或厌氧、 好氧工艺方法的简单叠加组合，因而存在运行负荷低，结构不够紧凑，附属 设备多，占地面积大，运行成本高，适应面窄，处理后出水水质相对较差， 进水水质有严格的限制等缺点，经该类一体化反应器处理后的污水是很难全 面达标排放的。三是既能去除COD、BOD，也兼顾除磷脱氮。这类反应器的 特点是将单级好氧生化反应器的初沉池由一个厌氧池取代，或者在厌氧池与 好氧池之间再加一个兼氧池。这种一体化反应器虽然在去除效果上相对较好， 但存在的主要问题是：设备很庞大，投资高，附属设备多，结构不够紧凑， 占地面积大，运行成本高等缺点。
目前一体化反应器都是将传统的城市污水二级处理流程加以组合，主要 以污水中的有机物为处理对象，忽视了除磷脱氮和中水用回，对于水体富营 养化污染日趋严重，政府对污水处理厂出水达标指标日益提高的今天，显然 是不能满足需要的。
实用新型内容
本实用新型的目的在于克服现有一体化反应器的不足，提供一种结构更加 紧凑，抗冲击负荷强，适应面广，处理负荷高，占地面积小，一次性处理出 水能达到污水回用水标准等特点，可以集沉淀池、生物蠕动床、高效生物滤 池、接触消毒池于一体中水回用的污水处理器。

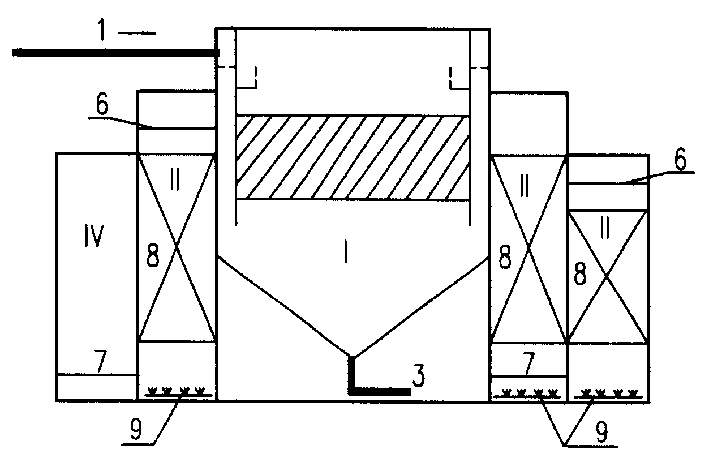

本实用新型的一体化污水深度处理器结构为：多层圆筒型宝塔结构。中 筒是沉淀区，即为圆筒形竖流式沉淀池I，下部呈锥形，底部装有排泥管3， 其沉淀部分一般为空腔，但为了提高沉淀效果，也可以添加斜板(或斜管)。 围绕中筒即沉淀池外壁根据污水水质水量设计成一层或多层环体结构，自中 心向外层高度逐层递减，形成中间最高，周边一层比一层低的阶梯型宝塔结 构。每层环体用上翻水板6、下翻水板7分成若干级，水漫过上翻水板6顶部 后从上、下翻水板之间流下，再通过翻水板7底部流入下一级，由内层进入 外层也同样采用上出下入的水流方式，根据污水处理需求，除沉淀池外，将 多层环体结构依次可划成生化区生物蠕动床II、高效生物滤池区III、接触消 毒池IV，并可根据需要进行取舍;做为生化区生物蠕动床II的各级水池，底 部设曝气系统，中间填装微生物、载体填料，在载体的上下层各设穿孔隔板， 防止载体流失，在设备调试启动过程中，投加高效微生物。这种池型的优点 是可根据进水水质任意调节池体的有效容积，使其最终达标排放;做为高效 生物滤池区III的水池底部设反冲洗空气管，中间层设有滤料;做为接触消毒 池IV一般为外层环体结构中的最后一级，在池底设加氯消毒管。沉淀区I， 生化区II，过滤区III，消毒区IV均为共壁形式，从而使该设备更加紧凑，节 约了占地与造价。
