申请日2003.03.03
公开(公告)日2004.01.21
IPC分类号C02F1/00; B01D35/00
摘要
本实用新型公开了一种采用过滤筒来去除污水中细小砂粒和细小悬浮污物的过滤除砂、除污设备，该设备由过滤筒、过滤筒传动轴、传动电机、进水管、出水管、溢流管、刮刀和壳体组成，其主要特点是：过滤筒位于设备外壳内的中部，壳体内设有进水缓冲室、布水室;进水管与进水缓冲室相通，位于壳体的侧下部，布水室位于进水缓冲室侧上部，在进水缓冲室和布水室之间用一开有孔洞或条缝的稳流板将它们区隔开，溢流管位于壳体的上部，出水管位于壳体下部;刮刀固定安装在壳体上。该设备具有去除污水中细小砂粒和细小悬浮污物效率高的特点，同时截留下来细小砂粒和细小悬浮污物等固体状物质含水率低，不需再进行固液分离就可直接外运处置，过滤缝隙宽度可根据拟要除去的污水中的细小砂粒和细小悬浮污物的尺寸确定。
権利要求書

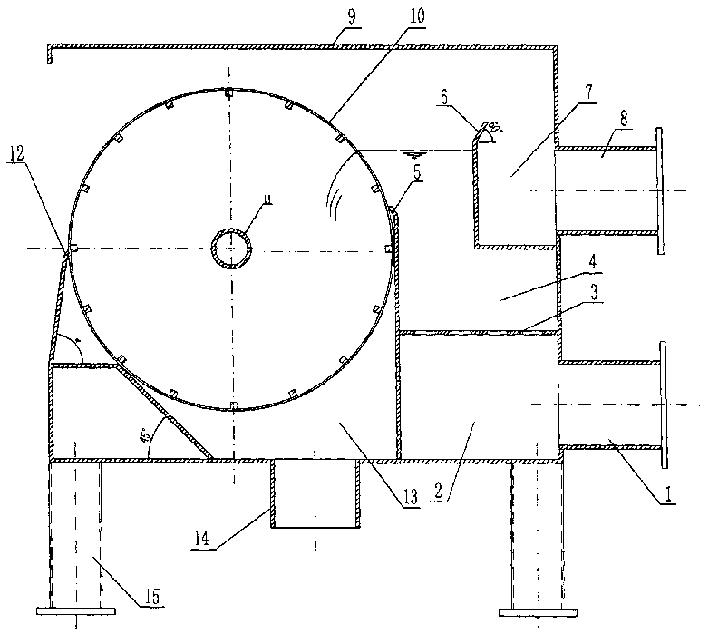

1、一种污水处理用过滤除砂、除污设备，其由进水管(1)、溢 流管(8)、壳体(9)、过滤筒(10)、过滤筒传动轴(11)、刮刀(12)、 出水管(14)、传动电机(16)组成，其特征在于：过滤筒(10)位 于壳体(9)的中部，筒体上开有均匀分布的过滤缝隙，过滤筒传动 轴(11)位于过滤筒(10)的中央;壳体(9)内设有进水缓冲室(2) 和布水室(4)，布水室(4)位于进水缓冲室(2)的上部，布水室 (4)和进水缓冲室(2)之间用开有孔洞或条缝的稳流板(3)区隔; 进水管(1)与进水缓冲室(2)相通，位于壳体(9)的侧下部，溢 流管(8)位于壳体的侧上部，出水管(14)位于壳体(9)的下部; 刮刀(12)固定安装在壳体(9)上，且紧贴住过滤筒(10);传动 电机(16)位于过滤筒传动轴(11)的一侧，并与传动轴相连接; 壳体(9)由其下的支撑腿(15)支撑固定。
2、根据权利要求1所述的过滤除砂、除污设备，其特征在于： 过滤筒(10)为圆筒形结构，其筒形表面开有若干以圆筒截面中心 为圆心的过滤缝隙，过滤缝隙的宽度根据所需要过滤的精度确定， 其宽度小于污水中所要去除的细小砂粒和悬浮污物的尺寸，过滤筒 (10)靠位于其中心的过滤筒传动轴(11)支撑和固定，支撑传动 轴(11)与其一侧的传动电机(16)相连，设备运行时过滤筒(10) 在传动电机(16)的驱动下旋转。
3、根据权利要求1所述的过滤除砂、除污设备，其特征在于： 稳流板(3)上开有若干孔洞或条缝，起到对进水进行消能和均匀布 水的作用。
4、根据权利要求1所述的过滤除砂、除污设备，其特征在于： 长条布水板(5)紧贴在过滤筒(10)外壁，保证细小砂粒和悬浮污 物不会进入布水室(4)左侧板与过滤筒(10)之间的空间，同时长 条布水板(5)与布水室(4)左侧板相连并呈一定的角度，起到导 流作用。
5、根据权利要求1所述的过滤除砂、除污设备，其特征在于： 在壳体(9)内设有一溢流出水室(7)，并与溢流管(8)相通;溢流 导流板(6)与溢流出水室(7)的左侧板相连，两者呈一定角度， 起到导流作用，同时溢流导流板(6)的顶部标高低于过滤筒(10) 的上顶部标高，确保污水不会溢过过滤筒(10)的上顶部而淹没整 个滤筒。
6、根据权利要求1所述的过滤除砂、除污设备，其特征在于： 刮刀(12)位于过滤筒(10)一侧，并紧贴在过滤筒(10)外侧， 确保在正常工作时附着在过滤筒(10)外壁的细小砂粒和悬浮污物 转到长条固定刮刀(12)处时被刮落。
说明书
一种污水处理用过滤除砂、除污设备
本实用新型涉及一种去除污水中的细小砂粒和细小悬浮污物的 过滤设备。
在污水处理工艺中，为保护水泵和其它设备以及管道免受磨损 和堵塞，同时防止沙粒和悬浮污物在管道中沉积，必须对污水进行 除砂、除污处理，以去除污水中的细小砂粒和细小悬浮污物。
目前的除砂、除污工艺主要是沉砂池和沉淀池，这些工艺的原 理均是利用砂粒和其它成形物质的比重大于水而依靠重力沉淀于沉 砂池或沉淀池的砂斗和泥斗中，再用砂水分离或泥水分离设备将砂 斗或泥斗中的物质进行固液分离，从而起到除砂、除污目的。由于 上述工艺均依靠砂粒和其它成形物质在水中的重力沉降过程来达到 去除目的，而去除率的高低受沉砂池或沉淀池中的水力条件和水流 流速的影响较大。一般情况下，由于进入污水处理厂的污水流量波 动较大，导致沉砂池或沉淀池进水水量也经常变化，从而使沉砂池 或沉淀池中的水力条件和水流流速也经常变化，所以采用上述工艺 的处理设施中的水力条件和水流流速都不能保证相对稳定，所以去 除效果也不稳定;一般重力沉降对颗粒较大的砂粒去除效果较好， 而对颗粒较小的砂粒或细小悬浮物质的去除效果较差;同时由于沉 淀在砂斗或泥斗中的砂粒及其它物质与水没有完全分离，所以还必 须采用专门的固液分离设备进行分离，操作和管理较复杂。
本实用新型的目的是提供一种能有效去除污水中砂粒和细小悬 浮物的过滤除污设备。
本实用新型除砂、除污设备是这样设计的：该除砂、除污设备 由带有过滤缝隙的过滤筒、过滤筒传动轴、传动电机、进水管、出 水管、溢流管、刮刀和壳体组成，其主要特征是，过滤筒位于设备 外壳内的中部，筒体上开有均匀分布的过滤缝隙，过滤筒传动轴位 于过滤筒的中央;壳体内设有进水缓冲室、布水室;进水管与进水 缓冲室相通，位于壳体的侧下部，布水室位于进水缓冲室侧上部， 在进水缓冲室和布水室之间用一开有孔洞或条缝的稳流板将它们区 隔开，溢流管位于壳体的上部，出水管位于壳体下部;刮刀固定安 装在壳体上，且设置在过滤筒一侧，并紧贴在过滤筒上;传动电机 位于过滤筒传动轴的一侧且与过滤筒传动轴相连接。
本实用新型由于采用机械过滤方式，具有去除污水中细小砂粒 和细小悬浮污物效率高的特点，同时截留下来细小砂粒和细小悬浮 污物等固体状物质含水率低，不需再进行固液分离就可直接外运处 置，过滤缝隙宽度可根据拟要除去的污水中的细小砂粒和细小悬浮 污物的尺寸确定。操作简单方便。
