申请日2003.02.28
公开(公告)日2004.09.01
IPC分类号C02F9/14; C02F9/02
摘要
本发明涉及一种污水处理技术，尤其是指一种生活污水的处理及回收利用设备。其处理方法包括：a、预曝调节;b、缺氧处理;c有氧处理;d、沉淀;e、过滤;f、生物碳过滤;g、消毒处理;其处理设备包括a、预曝调节池;b、生化处理池;c、过滤池;d、消毒回用水池。利用本发明后，可以把污染环境的污水进行有效处理，并回收利用，既解决生活污水对环境的污染问题，又能缓解城市供水的紧张状态。
権利要求書
1、公厕污水循环回用中水方法，其特征是：
a、预曝调节：在调节池内调节污水的水质与水量，以保证下道工序的水 质与水量稳定;
b、缺氧处理：在缺氧池内对污水进行缺氧脱氧反应，污水在厌氧微生物 的作用下，将污水中的有机氮分解为氨氮，同时采用有机碳源为电子供体， 使亚硝酸氮、硝酸氮转化为氮气，并利用部分有机物和氨氮合成新的细胞物 质;
c有氧处理：在氧化池内，污水中的有机物得到降解与净化，好氧菌以 生化填料为载体，启动曝气器，调节水的含氧量，利用污水中的有机物为食 料，将污水中的有机物分解成无机盐类;
d、沉淀：经有氧处理后的水进入沉淀池内进行固液分离，去除剥落的生 物膜和其它杂质;
e、过滤：沉淀后的水再经过滤池中的滤料空隙，进一步截留污水中的杂 质;
f、生物碳过滤：利用活性炭的物理吸附与微生物的生化作用，使活性炭 的物化吸附与炭表层的生物氧化分解协同作用，进一步去除污水中的有机物;
g、消毒处理：经过前到工序处理后，再利用消毒杀菌剂对水进行消毒， 杀灭水中的细菌。
2、根据权利要求1所述的方法，其特征是在氧化处理时，曝气器为设置 于氧化池内的旋风型刀刃曝气器，生物填料为设置于氧化池内的悬浮球填料。
3、根据权利要求1所述的方法，其特征是在沉淀时，所用的沉淀池为竖 流式沉淀池，采用中心导流筒进水;在沉淀池内沉降的污泥提升后，再进入 化粪池进行循环处理。
4、公厕污水循环回用中水设备，其特征是：
a、预曝调节池，在池内设置污水提升泵及液位控制器。在预曝调节池的 出口连接生化处理池;
b、生化处理池，在池内设置浮球填料及曝气器，在生化处理池的出口连 接过滤池;
c、过滤池，在过滤池内设置过滤器件;过滤池的出口连接消毒回用水池;
d、消毒回用水池，在池内添加消毒杀菌剂。
5、根据权利要求4所述的设备，其特征是生化处理池由缺氧池和/或氧 化池组成;在缺氧池内装填悬浮球填料、旋风型刀刃曝气器，在氧化池内设 置悬浮球填料、旋风型刀刃曝气器。
6、根据权利要求4所述的设备，其特征是过滤池由沉淀池和/或砂过滤 池和/或生物碳滤池组成;
7、根据权利要求6所述的设备，其特征是在沉淀池的一侧内间隔设置隔 板，在另一侧底部设置沉淀仓，在另一侧的中部设置填料，在其上部为上清 液，在其轴向中心设置污水排污管。
8、根据权利要求6所述的设备，其特征是在砂过滤池内有起过滤作用的 砂。
9、根据权利要求6所述的设备，其特征是在生物碳滤池内放置活性炭及 微生物。
10、根据权利要求5所述的设备，其特征是在预曝调节池的进口设置格 栅。
说明书
公厕污水循环回用中水方法及其专用设备
技术领域
本发明涉及一种污水处理技术，尤其是指一种高浓度生活污水的处理及 回收利用设备。
背景技术
随着社会的不断进步，人们的物质生活与精神生活越来越丰富，生活水 平得到了很大的提高，对水的需求也日益增加，由此而引发的问题是水资源 的枯竭。有资料表明，在我国已有相当多的地区出现了水荒，因此如何处理 并回收利用生活污水，已成为大家所关注的一项新的课题。
发明内容
本发明的目的在于设计一种公厕污水循环回用中水方法及其专用设备， 以便把污染环境的污水进行有效处理后，再回收利用，既解决生活污水对环 境的污染问题，又能缓解城市供水的紧张状态。
其主要技术方案是：
a、预曝调节：在调节池内调节污水的水质与水量，以保证下道工序的水 质与水量稳定;
b、缺氧处理：在缺氧池内对污水进行缺氧脱氧反应，污水在厌氧微生物 的作用下，将污水中的有机氮分解为氨氮，同时采用有机碳源为电子供体， 使亚硝酸氮、硝酸氮转化为氮气，并利用部分有机物和氨氮合成新的细胞物 质;
c、有氧处理：在氧化池内，污水中的有机物得到降解与净化，好氧菌以 生化填料为载体，启动曝气器，调节水的含氧量，利用污水中的有机物为食 料，将污水中的有机物分解成无机盐类;
d、沉淀：经有氧处理后的水进入沉淀池内进行固液分离，去除剥落的生 物膜和其它杂质;
e、过滤：沉淀后的水再经过滤池中的滤料空隙，进一步截留污水中的杂 质;
f、生物碳过滤：利用活性炭的物理吸附与微生物的生化作用，使活性炭 的物化吸附与炭表层的生物氧化分解协同作用，进一步去除污水中的有机物;
g、消毒处理：经过前道工序处理后，再利用消毒杀菌剂对水进行消毒， 杀灭水中的细菌。
在氧化处理时，曝气器为设置于氧化池内的旋风型刀刃曝气器，生物填 料为设置于氧化池内的悬浮球填料。
在沉淀时，所用的沉淀池为竖流式沉淀池，采用中心导流筒进水;在沉 淀池内沉降的污泥提升后，再进入化粪池进行循环处理。

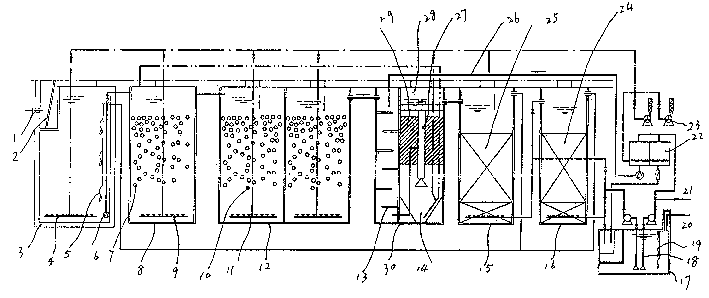

这种公厕污水循环回用中水设备，其特征是：
a、预曝调节池，在池内设置污水提升泵及液位控制器。在预曝调节池的 出口连接生化处理池;
b、生化处理池，在池内设置浮球填料及曝气器，在生化处理池的出口连 接过滤池;
c、过滤池，在过滤池内设置过滤器件;过滤池的出口连接消毒回用水池;
d、消毒回用水池，在池内添加消毒杀菌剂。
生化处理池由缺氧池和/或氧化池组成;在缺氧池内装填悬浮球填料、旋 风型刀刃曝气器;在氧化池内设置悬浮球填料、旋风型刀刃曝气器。
过滤池由沉淀池和/或砂过滤池和/或生物碳滤池组成;在沉淀池的一侧 内间隔设置隔板，在另一侧底部设置沉淀仓，在另一侧的中部设置填料，在 其上部为上清液，在其轴向中心设置污水排污管;在砂过滤池内有起过滤作 用的砂;在生物碳滤池内放置活性炭及微生物。
处理公厕污水循环利用的难点是污水来源不均匀、水质水量波动大、污 水水质浓度高、脱氨脱氮难度大，再加上周而复始的循环利用，给整个工艺 带来了极大的难度。本发明由于采用了预曝调节工序，对进入处理池内的污 水先进行调节，使其水质与水量都符合要求，确保了下道工序的正常进行。 此外，本发明集缺氧池、生物接触氧化池、沉淀池、双层过滤、生物碳滤池、 消毒池及反冲洗水箱于一体，具有结构紧凑、占地面积小、施工方便、效率 高、能耗低、便于操作等优点。另外，本发明还采用成熟可靠的A/O法化工 工艺及过滤、吸附、消毒处理，集生化、物化化学法于一体，从而实现出水 稳定，达标回用或排放。
本发明利用旋风型刀刃曝气器后，既可达到高效氧化，又可连续不断地 对较大的有机物进行快速切割分解，使用该曝气器的优点在于：1、永不堵塞; 2、在曝气状态下，自然形成对水分子的循环切割，达到高效处理的目的;3、 使用寿命长。
