申请日2003.03.04
公开(公告)日2004.02.11
IPC分类号C02F3/30; C02F1/78
摘要
粪便污水处理回用装置，包括物理处理器、接触氧化反应器、厌氧反应器、膜生物反应器、辅助处理器、高位水箱、水泵和气泵，所述物理处理器由预沉池、预处理格栅装置和调节池组成并由格栅装置连通，接触氧化反应器与厌氧反应器为一体式结构，经管路与调节池泵相连接，后端通过溢流管与膜生物反应器相连，并通过泵与辅助处理器相连，辅助处理器为设有臭氧发生器的管道混合器与精密过滤器和设有投药装置的高位水箱相连。优点是有效地综合处理污染物浓度高，水量分布不均匀的粪便污水并产生再生水，循环用于冲厕，有利于环境保护。
権利要求書
1、一种粪便污水处理回用装置，主要包括：物理处理器、接触氧 化反应器、厌氧反应器、膜生物反应器、辅助处理器、高位水 箱、水泵和气泵，其特征在于：所述物理处理器由预沉池、预 处理格栅装置和调节池组成，预沉池末端和调节池前端经预处 理格栅装置连通，所述接触氧化反应器与厌氧反应器为一体式 结构，接触氧化反应器通过其侧上部入口端的管路与调节池泵 相连接，厌氧反应器后端通过溢流管与膜生物反应器相连，膜 生物反应器通过泵与辅助处理器相连，所述辅助处理器为设有 臭氧发生器的管道混合器与精密过滤器和设有投药装置的高位 水箱相连。
2、根据权利要求1所述的粪便污水处理回用装置，其特征在于： 预沉池的末端连有的格栅装置由前置拦污隔板、后置拦污隔板、 粗格栅和细格栅组成，前置拦污隔板由悬垂隔板和溢流隔板组 成设于粗格栅的前面，细格栅设于粗格栅的后面，由悬垂隔板 和溢流隔板组成的后置拦污隔板设于细格栅的后面。
3、根据权利要求1、2所述的粪便污水处理回用装置，其特征在于： 所述格栅装置的前置拦污隔板、后置拦污隔板的悬垂隔板下边 缘设于距池底板150～200mm，溢流隔板的上边缘设于距池顶板 50～80mm，该两隔板间距为50～100mm。
4、根据权利要求1、2所述的粪便污水处理回用装置，其特征在于： 所述粗格栅为多根不锈钢筋与不锈钢框架组成，多根不锈钢筋 之间的间距为5～10mm，粗格栅倾斜安装。
5、根据权利要求4所述的粪便污水处理回用装置，其特征在于： 所述粗格栅倾斜安装于池侧壁上设有的插槽内，其倾角为60°～ 75°。
6、根据权利要求1、2所述的粪便污水处理回用装置，其特征在于： 所述细格栅是孔径1.5～3mm的不锈钢筛网，该细格栅为垂直安 装于池侧壁上设有的插槽内。
7、根据权利要求1、2所述的粪便污水处理回用装置，其特征在于： 所述格栅装置的上方设一检查口。
8、根据权利要求1所述的粪便污水处理回用装置，其特征在于： 所述接触氧化反应器和厌氧反应器采用一体式结构，厌氧反应 器置于接触氧化反应器之后，其间以悬垂隔板和溢流格板相间 隔，污水在接触氧化反应器中呈下向流状态，而在厌氧反应器 中呈上向流状态。
9、根据权利要求1所述的粪便污水处理回用装置，其特征在于： 所述接触氧化反应器中设有生物填料，填料的下方，在反应器 底部装有微孔曝气装置。
10、根据权利要求1所述的粪便污水处理回用装置，其特征在于： 所述膜生物反应器置于厌氧反应器之后，在膜生物反应器和厌 氧反应器之间设有泵和回流管路。
11、根据权利要求1所述的粪便污水处理回用装置，其特征在于： 所述调节池和膜生物反应器内分别装有浮球液位开关，其与可 编程控制器PLC相连控制泵的操作。
12、根据权利要求1所述的粪便污水处理回用装置，其特征在于： 所述物理处理器还可以是预建的化粪池。
说明书
粪便污水处理回用装置
所属技术领域
本实用新型涉及一种污水处理及回用装置，特别是一种以粪便污水为处 理对象的粪便污水处理回用装置。
背景技术
水冲式厕所耗水量大，排放污染严重。在下水道尚未普及的场合下，还 需频繁抽粪清污，耗资很大，且易造成环境污染。为解决这一问题，已研制 出专项处理设备，并得到商业化应用。但现有的处理设备通常采用单一的处 理方法，由于粪便污水的有机污染物相对较高，且组成复杂，单一的处理方 法很难使其彻底净化。尤其是现有的粪便污水处理装置多是采用单一生化处 理的手段，其处理水水质达不到回用标准，尤其是色度、气味指标更难以满 足使用者的感官要求。本实用新型的目的就是为了克服现有的粪便污水处理 装置处理功能不足的缺陷，提供一种通过物理、化学、生物等手段有效组合 的粪便污水综合处理装置。
发明内容

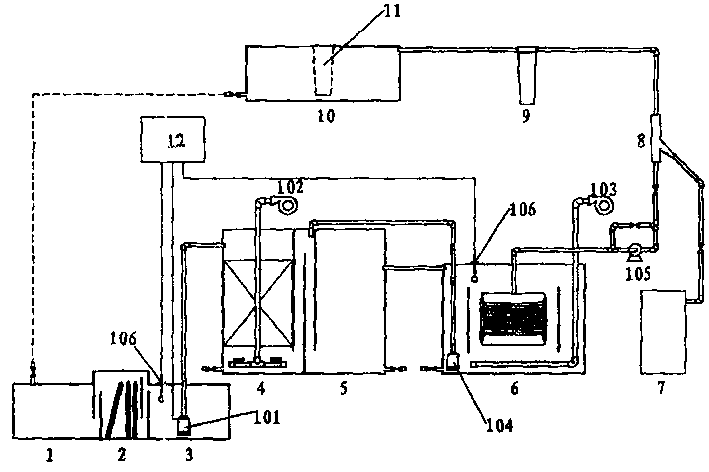

本实用新型的构成主要包括：物理处理器、接触氧化反应器、厌氧反应 器、膜生物反应器、辅助处理器、高位水箱、水泵和气泵，其特征在于：所 述物理处理器由预沉池、预处理格栅装置和调节池组成，预沉池末端和调节 池前端经预处理格栅装置连通，所述接触氧化反应器与厌氧反应器为一体式 结构，接触氧化反应器通过其侧上部入口端的管路与调节池泵相连接，厌氧 反应器后端通过溢流管与膜生物反应器相连，膜生物反应器通过泵与辅助处 理器相连，所述辅助处理器为设有臭氧发生器的管道混合器与精密过滤器和 设有投药装置的高位水箱相连。
本实用新型的优点：是该装置各功能单元结构的合理改进设计，使各单 元处理功能得到强化，采用接触氧化-厌氧脱氮-膜生物反应器(MBR) 组合，使有机物降解和脱氮效果更好。采用有效的基于液位信号的自动控制 手段使装置的运行更加稳定可靠。增加臭氧杀菌脱色除臭固体消毒剂消毒的 辅助设施，提高处理水质，满足回用要求。本实用新型通过物理、化学、生 物等手段的有效组合综合处理污染物浓度高，水量分布不均匀的粪便污水， 并最终产生符合中水回用标准的再生水，可以循环用于冲厕，节水效果显著， 有利于环境保护。可应用于固定厕所、移动厕所以及传统水冲式厕所的改造。
