申请日2003.03.06
公开(公告)日2004.01.28
IPC分类号C02F1/00; C02F1/40
摘要
本实用新型公开了一种等级生活污水处理器，该处理器包括壳体，壳体的内腔前位区的上层设有分离箕，分离箕的下方设有过滤框，过滤框的下方为中水仓，中水仓设有排水口，后位区设有面板，面板的前部设有栅孔，栅孔的后部设有油槛，油槛的后部设有落油口，栅孔的下方设有斜板，落油口向下连接有排油管，本实用新型安装于生活污水的排放口，可取去废油、滤去杂质、减轻城市地下排污管网的阻力，降低向河流的直接排放。
権利要求書

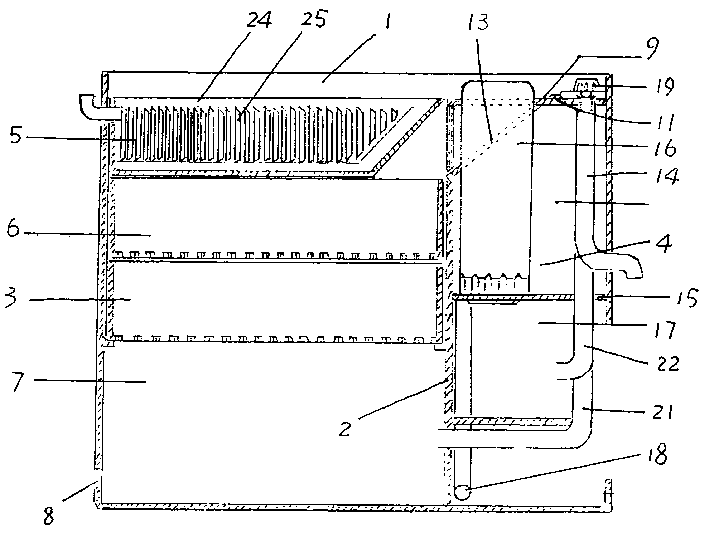

1.一种等级生活污水处理器，其特征在于：该处理器包括壳体(1)，壳 体(1)的内腔被纵隔板(2)分隔成前位区(3)和后位区(4)，前位区(3)的上层设有 分离箕(5)，分离箕(5)的下方设有过滤框(6)，过滤框(6)的下方为中水仓(7)， 中水仓(7)设有排水口(8)，后位区(4)设有与分离箕(5)持平的面板(9)，面板(9) 的前部设有栅孔(10)，栅孔(10)的后部设有油槛(11)，油槛(11)的后部设有落 油口(12)，栅孔(10)的下方设有斜板(13)，斜板(13)的下沿与过滤框(6)衍接， 落油口(12)向下连接有排油管(14)，排油管(14)引向壳体(1)外。
2.根据权利要求1所述的等级生活污水处理器，其特征在于：所述后 位区(4)内设有横隔板(15)，横隔板(15)上安装有脱水机(16)，横隔板(15)的下 方为排水仓(17)并设有排水管(18)。
3.根据权利要求1或2所述的等级生活污水处理器，其特征在于：所 述面板(9)上设有溢水口(19)和落水口(20)，中水仓(7)通过溢水管(21)与溢水口 (19)连通，落水口(20)通过落水管(22)与排水仓(17)连通。
4.根据权利要求1所述的等级生活污水处理器，其特征在于：所述分 离箕(5)内设有八字形侧板(24)，八字形侧板(24)的开口前部大而后部小，八 字形侧板(24)上设有纵向排列的百叶窗(25)。
5.根据权利要求1或4所述的等级生活污水处理器，其特征在于：所 述分离箕(5)内设有活动网兜(23)。
6.根据权利要求1所述的等级生活污水处理器，其特征在于：所述过 滤框(6)设有上下两层。
说明书
等级生活污水处理器
技术领域
本实用新型涉及一种生活污水处理器。
背景技术
随着生活水平的提高和城市人口的增加，城市中的生活污水排放量不 断上升，尽管建立了许多污水处理厂，但还是有越来越多的河水逐渐变黑， 其根本原因是许多生活污水未经处理就直接排放，而污水处理厂只收集了 其中的一小部分来进行处理，大量的生活污水还是流到了河流中。
发明内容
本实用新型的目的是：提供一种等级生活污水处理器，它安装于生活 污水的排放口，可取去废油、滤去杂质、减轻城市地下排污管网的阻力， 降低向河流的直接排放。
本实用新型的技术方案是：一种等级生活污水处理器，该处理器包括 壳体，壳体的内腔被纵隔板分隔成前位区和后位区，前位区的上层设有分 离箕，分离箕的下方设有过滤框，过滤框的下方为中水仓，中水仓设有排 水口，后位区设有与分离箕持平的面板，面板的前部设有栅孔，栅孔的后 部设有油槛，油槛的后部设有落油口，栅孔的下方设有斜板，斜板的下沿 与过滤框衍接，落油口向下连接有排油管，排油管引向壳体外。
本实用新型进一步的技术方案是：一种等级生活污水处理器，该处理 器包括壳体，壳体的内腔被纵隔板分隔成前位区和后位区，前位区的上层 设有分离箕，分离箕的下方设有过滤框，过滤框的下方为中水仓，中水仓 设有排水口，后位区设有与分离箕持平的面板，面板的前部设有栅孔，栅 孔的后部设有油槛，油槛的后部设有落油口，栅孔的下方设有斜板，斜板 的下沿与过滤框衍接，落油口向下连接有排油管，排油管引向壳体外;所 述后位区内设有横隔板，横隔板上安装有脱水机，横隔板的下方为排水仓 并设有排水管;所述面板上设有溢水口和落水口，中水仓通过溢水管与溢 水口连通，落水口通过落水管与排水仓连通;所述分离箕内设有八字形侧 板，八字形侧板的开口前部大而后部小，八字形侧板上设有纵向排列的百 叶窗;所述分离箕内设有活动网兜;所述过滤框设有上下两层。
本实用新型的优点是：
1.本实用新型安装于生活污水的排放口，可以从污水的源头起改良水 质，保护有限的水资源，保障农林牧副渔良性生态平衡。
2.本实用新型可取去废油、滤去杂质、减轻城市地下排污管网的阻力， 降低向河流的直接排放，减少河床污泥淤积。
3.本实用新型可以减轻城市污水处理厂的成本投入。
4.本实用新型还可以变废为宝，及时提取不同等级的饲料来源、油脂 原料、高效无公害的有机肥料。
5.本实用新型可以替代技术落后、弊病较多的“化粪池”，改造住宅 楼群、企事食堂、商业网店、餐饮业等生活排污设施。
