申请日2003.03.21
公开(公告)日2004.04.14
IPC分类号B01D36/00
摘要
一种水处理自动控制器，含一左多路阀体1、一右多路阀体2和若干与该两阀体相连的连接水管3，其中该左多路阀体1及该右多路阀体2内各设置有五个槽道11、12、13、14、15，及槽道21、22、23、24、25，且槽道11、13一端分别与槽道15、12相通，另一端均开口于该左多路阀体1的右侧，而槽道21、23一端与槽道22、24相通，另一端均开口于该右多路阀体2的左侧;该连接水管3，由五根水管31、32、33、34、35组成，该五根水管31、32、33、34、35的两端分别与槽道11、21，槽道12、22，槽道13、23，槽道14、24，槽道15、25相连通，其中，水管31、32、33、34分别设有一电磁阀311、312、313、314。本实用新型具有使净水机小型化及操作方便的效果。
権利要求書
1、一种水处理自动控制器，包括有一左多路阀体(1)、一右多路阀体 (2)和若干与该两阀体相连的连接水管(3)，其特征在于：
该左多路阀体(1)内设置有五个槽道(11)、(12)、(13)、(14)、(15)， 且槽道(11)一端与槽道(15)相通，另一端开口于该左多路阀体(1)的 右侧，槽道(13)一端与槽道(12)相通，另一端开口于该左多路阀体(1) 的右侧;
该右多路阀体(2)内设置有五个槽道(21)、(22)、(23)、(24)、(25)， 且槽道(21)一端与槽道(22)相通，另一端开口于该右多路阀体(2)的 左侧，槽道(23)一端与槽道(24)相通，另一端开口于该右多路阀体(2) 的左侧;
该连接水管(3)，由五根水管(31)、(32)、(33)、(34)、(35)组成， 该五根水管(31)、(32)、(33)、(34)、(35)的两端分别与槽道(11)、(21)， 槽道(12)、(22)，槽道(13)、(23)，槽道(14)、(24)，槽道(15)、(25) 相连通，其中，水管(31)、(32)、(33)、(34)分别设有一电磁阀(311)、 (312)、(313)、(314)。
说明书
水处理自动控制器
技术领域
本实用新型涉及的是净水机水处理设备，特别涉及一种水处理自动控制 器。
背景技术
比较大型的家用净水机，如产水率在1吨/小时以上的过滤型净水机，一 般采用上端开口的圆柱桶体，此桶体装有过滤材料，来水从上端开口处进入 桶体，经过滤后从上端开口处流出桶体，完成水净化过程(产水过程)。反 冲洗是这种家用净水机必备的自清洗手段。反冲洗的水流方向与产水水流方 向相反，但也是从桶体上端开口进出。由于采用产水-反冲洗-正冲洗-产水的 自清洁工艺，水流在桶体上端开口处的流向按控制律改变方向，所以这种可 反冲洗的净水机在桶体上端开口处一般要安装控制阀。全自动控制阀一般是 进口的，价格占净水机成本的40%，且控制阀的高度普遍偏高;民用进口的 控制阀主要用于软化水处理，工业用的控制阀不太适合用于民用。
用多个手动阀通过管道连接也可达到控制的目的，许多大型的水处理设 备就是采用这种方式，但这种方式用于民用时，一是由于手动控制复杂，并 且两三天就要操作一次，用户不能接受;二是这种方式占用空间大，无法使 净水机小型化。
发明内容
本实用新型的目的在于克服上述现有技术的缺陷，提供一种新型的水处 理自动控制器。

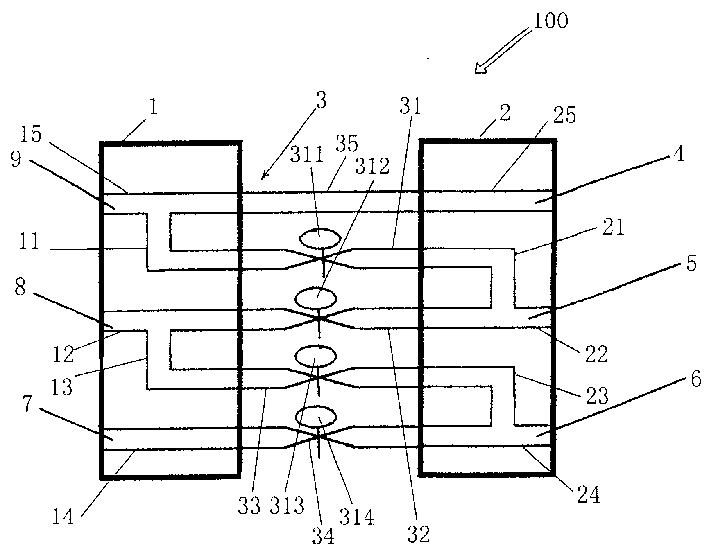

本实用新型的目的是这样实现的：一种水处理自动控制器，包括有一左 多路阀体1、一右多路阀体2和若干与该两阀体相连的连接水管3，其特征 在于：
该左多路阀体1内设置有五个槽道11、12、13、14、15，且槽道11一 端与槽道15相通，另一端开口子该左多路阀体1的右侧，槽道13一端与槽 道12相通，另一端开口于该左多路阀体1的右侧;
该右多路阀体2内设置有五个槽道21、22、23、24、25，且槽道21一 端与槽道22相通，另一端开口于该右多路阀体2的左侧，槽道23一端与槽 道24相通，另一端开口于该右多路阀体2的左侧;
该连接水管3，由五根水管31、32、33、34、35组成，该五根水管31、 32、33、34、35的两端分别与槽道11、21，槽道12、22，槽道13、23，槽 道14、24，槽道15、25相连通，其中，水管31、32、33、34分别设有一电 磁阀311、312、313、314。
本实用新型的积极进步效果在于：在不改变较大型净水机的主要结构、 自动控制系统和控制方式，保证其优点的前提下，本实用新型可降低净水机 的高度，以使其可安装在橱下(一般高度小于0.8m)或可悬挂于墙上，满足 家居空间较小的用户的要求。
再者，本实用新型可更灵活地控制、调整反冲洗-正冲洗开始、结束及 持续的时间，更符合不同水质的处理工艺要求。
另外，本实用新型可与装有过滤材料的圆柱桶体分离，客观上降低了净 水机对安装空间的要求，并且方便操作使用。
