申请日2004.04.01
公开(公告)日2005.10.05
IPC分类号E03C1/30
摘要
一种废水管道通管装置。为提供一种可气密地塞装入废水管路内、提供高压空气、疏通效果好的排水管道用辅助装置，提出本发明，它包括气体压缩单元、储气槽、连通并可量测储气槽气压的压力开关及连接储气槽的管路单元;气体压缩单元包括电动机及由电动机驱动唧筒;储气槽连通唧筒并接收储存唧筒输出的压缩气体;管路单元包括一端连接于储气槽的接管及组装于接管另一端可塞装入被阻塞的废水管道内并与其气密的喷管。
权利要求书
1、一种废水管道通管装置，其特征在于它包括气体压缩单元、储气槽、 连通并可量测储气槽气压的压力开关及连接储气槽的管路单元;气体压缩单元 包括电动机及由电动机驱动唧筒;储气槽连通唧筒并接收储存唧筒输出的压缩 气体;管路单元包括一端连接于储气槽的接管及组装于接管另一端可塞装入被 阻塞的废水管道内并与其气密的喷管。
2、根据权利要求1所述的废水管道通管装置，其特征在于所述的管路单 元接管外套覆设有固接于喷管上端的握把;握把下端的外周面向外斜下延伸形 成防水罩。
3、根据权利要求2所述的废水管道通管装置，其特征在于所述的管路单 元喷管由材质较软的材料制成，其外径由上而下呈渐渐缩小状。
4、根据权利要求3所述的废水管道通管装置，其特征在于所述的管路单 元喷管外周面上设有数道上、下间隔的环槽。
5、根据权利要求1、2、3或4所述的废水管道通管装置，其特征在于所 述的管路单元喷管具有上下衔接的螺接部及塞装部;螺接部的外周面上设有外 螺纹;握把的下端部具有内周面上设有螺接于螺接部外螺纹上内螺纹的套接 管;喷管外周面上数道上、下间隔的环槽位于塞装部的外周面。
6、根据权利要求1所述的废水管道通管装置，其特征在于所述的储气槽 的顶面设有自动释放气压达危险警戒值时储气槽内的压缩气体的安全释压阀。
说明书
废水管道通管装置
技术领域
本发明属于排水管道用辅助装置，特别是一种废水管道通管装置。
背景技术
一般于废水管道，如厕所马桶管路有塞不通时，大多是以吸盘式的通管器 疏通。如图1所示，习用的吸盘式通管器101具有可覆盖于马桶102上的大吸 盘104及由大吸盘104顶面向上延伸的握杆105。
使用时，上下推拉握杆105，以压动大吸盘104，造成马桶102管路103 内的压力瞬间改变，以排挤阻塞于管路103内的异物疏通管路103。但是往往 由于大吸盘104与马桶102间的密闭性不佳，且提供的挤压空气量不足，管路 103内的气压改变量不大，使疏通厕所马桶102管路103的效果较不好。
发明内容
本发明的目的是提供一种可气密地塞装入废水管路内、提供高压空气、疏 通效果好的废水管道通管装置。

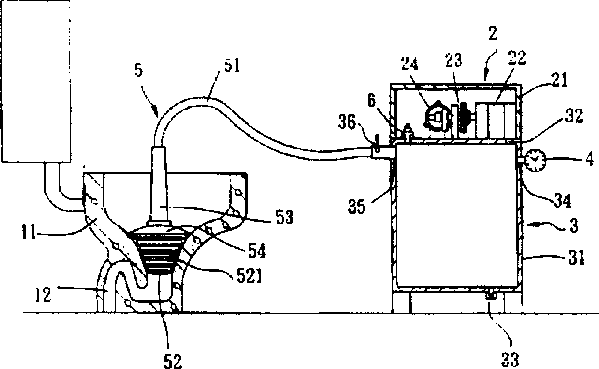

本发明包括气体压缩单元、储气槽、连通并可量测储气槽气压的压力开关 及连接储气槽的管路单元;气体压缩单元包括电动机及由电动机驱动唧筒;储 气槽连通唧筒并接收储存唧筒输出的压缩气体;管路单元包括一端连接于储气 槽的接管及组装于接管另一端可塞装入被阻塞的废水管道内并与其气密的喷 管。
其中：
管路单元接管外套覆设有固接于喷管上端的握把;握把下端的外周面向外 斜下延伸形成防水罩。
管路单元喷管由材质较软的材料制成，其外径由上而下呈渐渐缩小状。
管路单元喷管外周面上设有数道上、下间隔的环槽。
管路单元喷管具有上下衔接的螺接部及塞装部;螺接部的外周面上设有外 螺纹;握把的下端部具有内周面上设有螺接于螺接部外螺纹上内螺纹的套接 管;喷管外周面上数道上、下间隔的环槽位于塞装部的外周面。
储气槽的顶面设有自动释放气压达危险警戒值时储气槽内的压缩气体的安 全释压阀。
由于本发明包括气体压缩单元、储气槽、连通并可量测储气槽气压的压力 开关及连接储气槽的管路单元;气体压缩单元包括电动机及由电动机驱动唧 筒;储气槽连通唧筒并接收储存唧筒输出的压缩气体;管路单元包括一端连接 于储气槽的接管及组装于接管另一端可塞装入被阻塞的废水管道内并与其气密 的喷管。先将喷管塞装于废水管道内，以与被阻塞的管路连通;而后使储气槽 内的压缩气体经由接管及喷管充灌入被阻塞的管路内，以排挤阻塞于管路内的 异物，使被阻塞的管路通畅;即本发明借由可塞装入被阻塞的废水管道内并与 其气密的喷管，将储气槽内的压缩气体充灌至马桶的管路内，以排挤被阻塞管 路内的阻塞异物，达到疏通管路的功能;不仅可气密地塞装入废水管路内，而 且提供高压空气、疏通效果好，从而达到本发明的目的。
