申请日2003.05.09
公开(公告)日2004.06.02
IPC分类号C02F1/32; C02F1/36
摘要
本实用新型公开一种紫外线水处理器，其主要有处理容器、设置在容器中的一根或多根紫外线灯管，处理容器有待处理水进入口和处理水排出口，上述处理容器配置超声波发生器和超声波换能器，超声波换能器向处理容器中的水体输入超声波。其具有对照射管清洗全面，效率高等特点。
権利要求書
1、一种紫外线水处理器，其主要有处理容器、设置在容器中的一根或多根紫外线灯管，处理容 器有待处理水进入口和处理水排出口，其特征在于：所述处理容器配置超声波发生器和超声波 换能器，超声波换能器向处理容器中的水体输入超声波。
2、根据权利要求1所述的紫外线水处理器，其特征在于：所述紫外线灯管外套石英管。
3、根据权利要求1或2所述的紫外线水处理器，其特征在于：所述超声波换能器设置在处理容 器中，换能器通过不锈钢密闭盒与处理容器的水体隔离。
4、根据权利要求1或2所述的紫外线水处理器，其特征在于：所述超声波换能器设置在处理容 器的壳体外侧。
5、根据权利要求1或2所述的紫外线水处理器，其特征在于：所述处理容器的一端设置向处理 器内凹进一段的安置腔，所述换能器固定于安置腔内，其通过安置腔的腔壁与处理容器的水体 隔离。
6、根据权利要求4所述的紫外线水处理器，其特征在于：所述处理容器的壳体为圆筒形结构， 所述超声波换能器为多个，所有换能器均匀分布在处理容器外壳体壁上的环状结构中。
7、根据权利要求1或2所述的紫外线水处理器，其特征在于：在所述处理容器的底部设有排污 口。
8、根据权利要求3所述的紫外线水处理器，其特征在于：在所述处理容器的底部设有排污口。
9、根据权利要求5所述的紫外线水处理器，其特征在于：在所述处理容器的底部设有排污口。
10、根据权利要求6所述的紫外线水处理器，其特征在于：在所述处理容器的底部设有排污口。
说明书
一种紫外线水处理器
技术领域
本实用新型涉及一种采用紫外线照射进行水处理的设备。
背景技术
现有技术中的采用紫外线进行水处理的设备，其主要有处理容器、设置在处理容器中的紫 外线灯管，处理容器有待处理水进入口和处理水排出口，未处理水由待处理水进入口输入处理 容器后，经过紫外线灯管的紫外线照射处理后，经由处理水排出口排出。在长时间水处理过程 中，水体中的污物会沉积粘附在紫外线灯管或其外套的石英管等的照射管管壁上，随着污物沉 积层的日积月累，不断增厚，会影响到紫外线的照射杀菌等效果，处理水能力下降。而这种技 术结构对上述灯管进行人工清洗十分困难，很难实现。
发明内容
本实用新型的任务在于提供一种可及时方便对照射管沉积粘附污物进行有效清洗去除的一 种紫外线水处理器。
其技术解决方案是：
本实用新型紫外线水处理器，其主要有处理容器、设置在容器中的一根或多根紫外线灯管， 处理容器有待处理水进入口和处理水排出口，上述处理容器配置超声波发生器和超声波换能器， 超声波换能器向处理容器中的水体输入超声波。本实用新型采用向处理容器中的水体输入超声 波的方式对照射管管壁表面沿积污物进行清洗，当有超声波传入容器内的水体时，在照射管表 面反复出现加压和减压产生容化效应，水体内出现微水容洞，发生剧烈爆炸，产生强烈碰撞， 使水分子强烈撞击照射管管壁的表面，将沉积粘附污物撞击下来，从而对照射管管壁表面进行 显著、全面的清洗。清洗周期和每次清洗时间长短由用户根据需要选定。在进入口和排出口均 开放的过程中进行清洗，清洗下来的污物等可随处理水体由排出口一同排出。在关闭进入口的 情形下，向处理容器中的水体输入超声波对照射管管壁表面沉积污物进行清洗，清洗下来的污 物等可由下述排污口集中排出。
上述紫外线灯管可外套石英管。增强照射效果。
上述超声波换能器可设置在处理容器中，换能器通过不锈钢密闭盒与处理容器的水体隔离。 该方式超声波输入效果好。
上述超声波换能器可设置在处理容器的壳体外侧。该方式实施和维护简易。

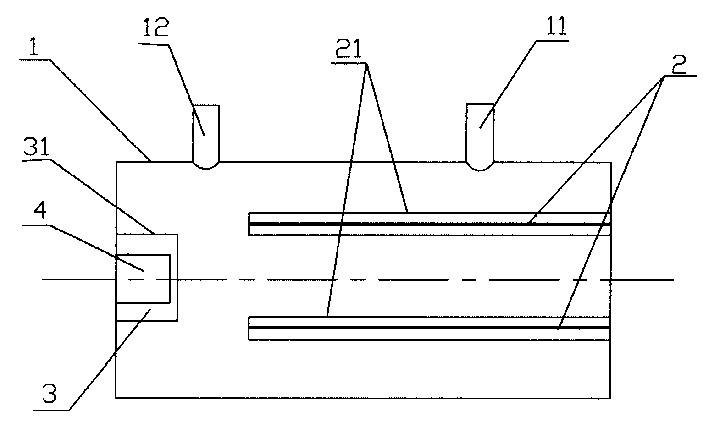

上述处理容器的一端可设置向处理容器内凹进一段的安置腔，换能器固定于安置腔内，其 通过安置腔的腔壁与处理容器的水体隔离。该方式一则超声波输入效果好，二则便于维护。
上述处理容器的壳体可为圆筒形结构，上述超声波换能器为多个，所有换能器均匀分布在 处理容器外壳体壁上的环状结构中。可多角度、多方位向处理容器中的水体输入超声波，提高 清洗效率，可适应大容量处理容器的清洗。
上述处理容器的底部可设有排污口。便于在水处理停止过程中对紫外线灯管等照射管管壁 进行清洗，及时将含污物的水体一同由排污口全部较为彻底地排出。
