申请日2003.07.17
公开(公告)日2005.02.02
IPC分类号E03F5/02
摘要
本实用新型公开了一种塑钢防腐污水井踏步，包括弯曲成凹形的钢筋，钢筋的外表包覆有塑料层，踏步两侧分别设有挡块，踏步两端进入侧壁的固定段的截面为圆形，其余的主体段的截面为六角形;本实用新型具有较好的抗腐蚀作用，不仅外形美观、使用寿命长，而且塑料表面可以制作防滑刺和防滑筋，具有较好的防滑功能。
権利要求書
1.一种塑钢防腐污水井踏步，包括弯曲成凹形的钢筋(1)，其特征在 于：所述钢筋(1)的外表包覆有塑料层(2)。
2.根据权利要求1所述的塑钢防腐污水井踏步，其特征在于：所述踏 步两端进入侧壁的固定段(3)的截面为圆形，其余的主体段(4)的截面为六角 形。
3.根据权利要求1所述的塑钢防腐污水井踏步，其特征在于：所述踏 步两侧分别设有挡块(5)。
4.根据权利要求2所述的塑钢防腐污水井踏步，其特征在于：所述固 定段(3)的表面设有毛刺(6)和数圈倒钩条(7)。
5.根据权利要求2所述的塑钢防腐污水井踏步，其特征在于：所述主 体段(4)的上表面设有防滑钉(8)的防滑筋(9)。
6.根据权利要求2所述的塑钢防腐污水井踏步，其特征在于：所述主 体段(4)的下表面设有加强筋(10)。
说明书
塑钢防腐污水井踏步
技术领域
本实用新型涉及一种塑钢防腐污水井踏步。
背景技术
传统的污水井踏步是一种垂直上下的简易踏步，由若干级端头固定在 侧壁内的凹形钢筋组成，该钢筋踏步一般是在建筑污水井时就预先埋入侧 壁内固定的，它既是踏步又是扶手，供操作工和维修人员进出污水井或管 线井时使用。但是，由于污水井或管线井内长期充满着污水和腐蚀性气体， 所以钢筋踏步极易腐烂锈蚀，使用寿命较短，另外，操作工和维修人员在 进出污水井和管线井时，手脚容易从钢筋踏步上滑脱，因为钢筋踏步不具 备防滑功能，即使用螺纹钢也很难防滑。
发明内容
本实用新型的目的是：提供一种塑钢防腐污水井踏步，它的外表是塑 料，内芯为钢筋，在制造时一体成型，具有较好的抗腐蚀作用，不仅外形 美观、使用寿命长，而且塑料表面可以制作防滑刺和防滑筋，具有较好的 防滑功能。
本实用新型的技术方案是：一种塑钢防腐污水井踏步，包括弯曲成凹 形的钢筋，所述钢筋的外表包覆有塑料层。
本实用新型进一步的技术方案是：一种塑钢防腐污水井踏步，包括弯 曲成凹形的钢筋，所述钢筋的外表包覆有塑料层;所述踏步两端进入侧壁 的固定段的截面为圆形，其余的主体段的截面为六角形;所述踏步两侧分 别设有挡块。

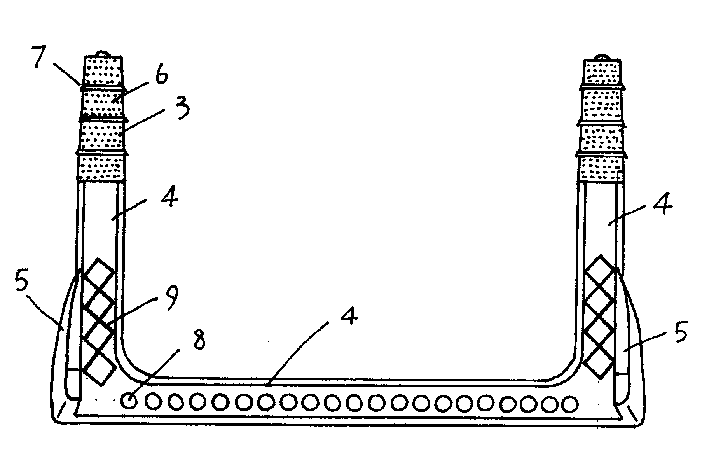

本实用新型更详细的技术方案是：一种塑钢防腐污水井踏步，包括弯 曲成凹形的钢筋，所述钢筋的外表包覆有塑料层;所述踏步两端进入侧壁 的固定段的截面为圆形，其余的主体段的截面为六角形;所述踏步两侧分 别设有挡块;所述固定段的表面设有毛刺和数圈倒钩条;所述主体段的上 表面设有防滑钉的防滑筋;所述主体段的下表面设有加强筋。
本实用新型的优点是：
1.本实用新型于钢筋踏步的外表包覆了塑料层，钢筋与塑料在制造时 一体注塑成型，形成塑钢踏步，从而大大提高了耐腐蚀性能，延长了使用 寿命。
2.本实用新型于固定段的外表面设置了毛刺和数圈倒钩条，使塑钢踏 步可以牢牢地固定在污水井的侧壁内，不易松动和脱落。
3.本实用新型于主体段上设计有防滑钉和防滑筋，并且在两侧增加了 挡块，可使操作工和维修人员进出污水井时，手脚不会从塑钢踏步上滑脱， 增加了安全性。
4.本实用新型的主体段上设计的防滑钉、防滑筋和加强筋，增加了塑 钢踏步的强度。
