申请日2004.02.15
公开(公告)日2006.04.12
IPC分类号E03B11/02; E03C1/12
摘要
一种能保持水池清洁和能将生活废水中的油污分开的生活废水分类排放水池。它是在水池上设计了分类壁，分类壁把水池分隔，在分类壁的作用下，根据生活废水的脏污程度的不同及生活废水混合液的比重不同，能在水池上人为的与自然的对生活废水分类排放，在不用电、不用过滤、不用化学试剂的情况下，就把生活废水中的油污排除，为冲便水箱直接供水。还具有结构简单、能在不同房间应用，便于管理，是具有能在排水过程中自身去污功能的水池。
权利要求书

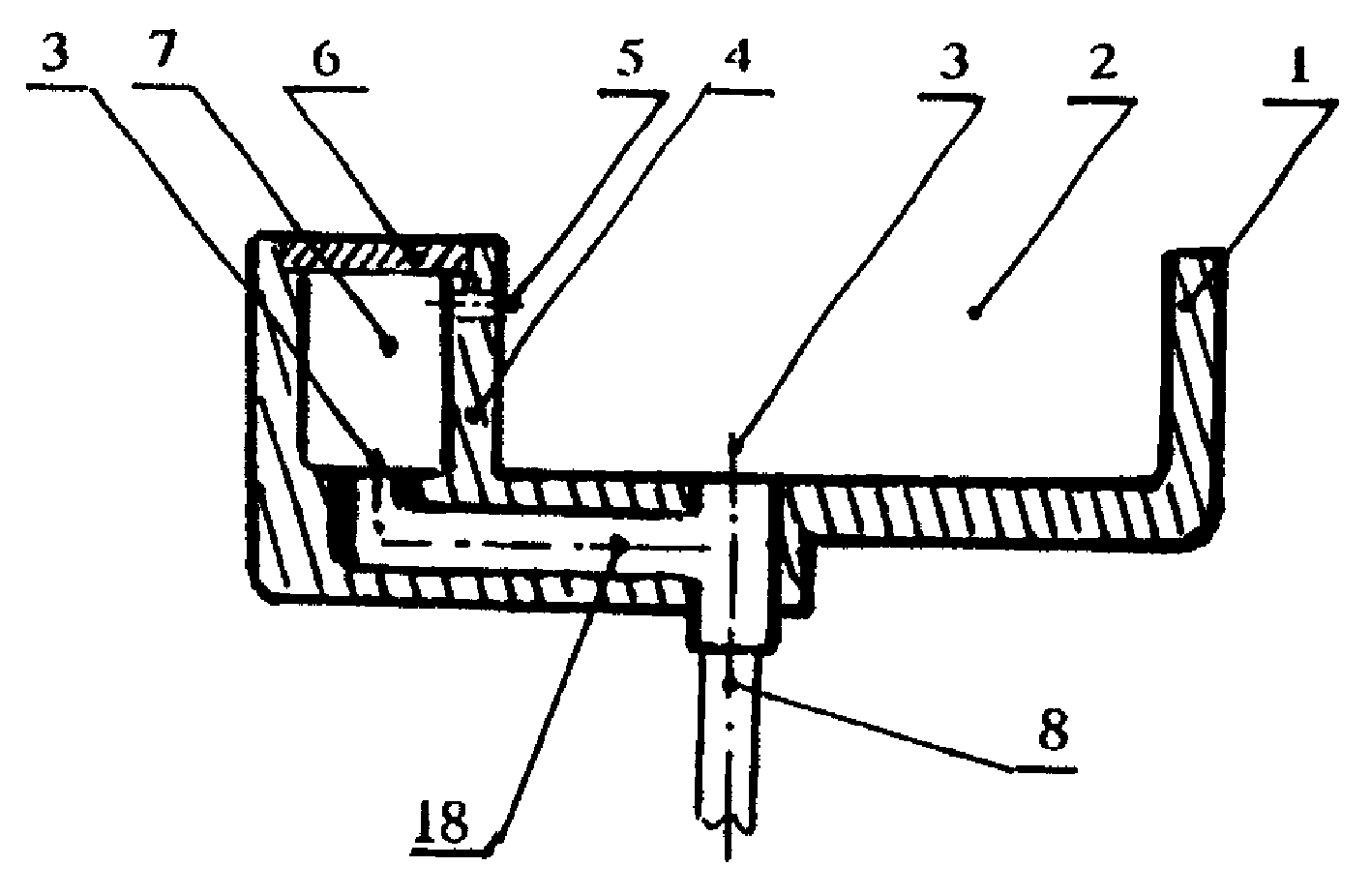

1.生活废水分类排放水池，在能盛生活废水、有排水口、有溢水装置的水池上，其特征是：水池上设计 有分类壁，分类壁把水池分隔，分类壁(4)把水池(1)分隔为废水室(2)与污水室(7);污水室(7)上有能够 打开的活动盖(6)、下有排水口(3);溢水装置(5)设计在分类壁(4)上，溢水装置(5)把废水室(2)与污水室 (7)连通。
2.根据权利要求1所述的生活废水分类排放水池，其特征是：分类壁(4)把水池(9)分隔为废水室(2) 与供水室(11);在下水池(9)上坐有上水池(1)，上水池(1)的排水口(3)与下水池(9)的废水室(2)连通;供 水室(11)上有供水排水口(10)，废水室(2)上有溢水装置(5)，溢水装置(5)与下水管(8)连通;分类壁(4)至 水池(9)底部的距离h不大于供水排水口(10)至水池(9)底部的距离H;供水室上的供水排水口(10)经 水管(16)与冲便水箱(12)上的进水口(15)连通。
3.根据权利要求2所述的生活废水分类排放水池，其特征是：污水室(7)内的排水口(3)经溢水装置 (5)与下水管(8)连通。
说明书
生活废水分类排放水池
技术领域
本发明涉及日常生活用水排放装置，特别是涉及能把生活废水分类排放的——上水池与下水池，以下 统称水池。
背景技术
众所周知，人们日常生活中的刷锅水、刷碗水、洗肉水、淘米水、洗菜水——所谓生活废水，都是经水池 混合排放的。在这些混合的生活废水中：刷锅水、刷碗水、洗肉水往往含有大量的油脂;洗菜水含有泥土。 由于油脂有着较强的附着力，当含有油脂的生活废水经水池排放时，水池里面就会被油脂所粘附，而且这 些油脂又不会很快蒸发掉;因为是混合排放，所以此时，若在此水池里面再排放含有泥土的洗菜水，洗菜水 中的泥土就会被留在水池上的油脂所粘附，从而使水池变的更脏。为了水池的清洁，人们经常清刷水池， 这不仅浪费时间，而且又浪费自来水。同时，因排放出的生活废水中含有大量的油污，又不能直接用于冲 便，人们为了节约自来水，就在下水池里设置了过滤装置，以过滤掉生活废水中的油污，用于冲便用水。但 是，用过滤除去油污的方法管理不方便，特别是在清理粘满油污的过滤装置时及下水池粘满油污时管理起 来不方便，同时管理起来又浪费时间，又不卫生。目前，还没发现有一种能对生活废水分类排放的水池、能 使水池保持清洁、能把生活废水中的油污排除，为冲便水箱提供无油污的冲便用水的水池。
发明内容
为了克服现有的水池对生活废水不能分类排放、不易保持水池清洁与不能使生活废水直接再利用的 不足，本发明提供了生活废水分类排放水池，该水池不仅能对生活废水分类排放，能使水池保持清洁，又能 把生活废水中的油污排除，为冲便水箱提供无油污的冲便用水。
本发明解决其技术问题所采用的技术方案是：在能盛生活废水、有排水口、有溢水装置的水池上，水池 上设计有分类壁，分类壁把水池分隔。其工作原理是根据生活废水中的不同水质含油污的多少，在已分 隔的水池上，人为的将生活废水中的油污部分，如刷锅水、洗肉水在所分的隔内单独排放;在分隔的下水 池上，利用生活废水中油污的比重较水的比重轻的原理，根据这种比重差，在分类壁的作用下，自然将生活 废水中的漂浮油污阻拦分类，使油污从溢水装置中进入下水管流走，把无油污的生活废水留在下水池中并 向冲便水箱供水，达到水池清洁及生活废水直接再利用的目的。
本发明的有益效果是，在不耗电、不过滤、不用任何化学试剂的情况下，仅靠在水池上人为的与自然的 对生活废水分类排放，就能把生活废水中的油污分离开，使生活废水用于直接冲便，并能保持水池清洁，具 有结构简单、能在不同房间应用、便于管理，具有能在排水过程中自身去污功能的最佳水池。
