申请日2008.11.07
公开(公告)日2009.09.02
IPC分类号C02F3/30
摘要

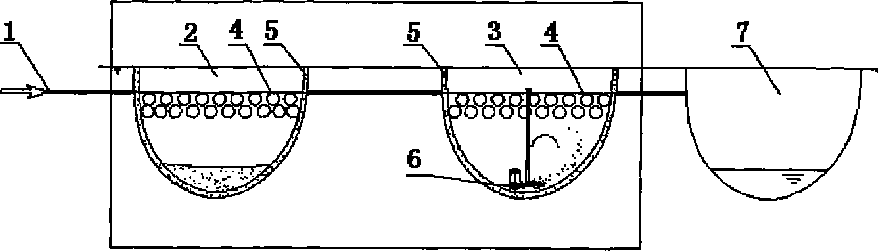

本实用新型属于生活污水处理领域，特别是一种采用推流式生物膜法处理营地生活污水的装置，其特征是：包括接触厌氧池(2)、推流曝气池(3)和渗坑(7)，接触厌氧池(2)、推流曝气池(3)和渗坑(7)通过管道连接，接触厌氧池(2)及推流曝气池(3)内有球状生物接触滤料(4)，推流曝气池(3)内有液下射流曝气泵(6);接触厌氧池(2)及推流曝气池(3)底层铺设防渗布(5)。其建造时间短、投资低、见效快，营地搬迁时原地掩埋平整、不污染环境。
翻译権利要求書
1、一种营地生活污水处理装置，其特征是：包括接触厌氧池(2)、 推流曝气池(3)和渗坑(7)，接触厌氧池(2)、推流曝气池(3)和渗坑 (7)通过管道连接，接触厌氧池(2)及推流曝气池(3)内有球状生物 接触滤料(4)，推流曝气池(3)内有液下射流曝气泵(6);接触厌氧池 (2)及推流曝气池(3)底层铺设防渗布(5)。
2、根据权利要求1所述的一种营地生活污水处理装置，其特征是： 所述的液下射流曝气泵(6)出口有空气引射器。
3、根据权利要求1所述的一种营地生活污水处理装置，其特征是： 所述的接触厌氧池(2)及推流曝气池(3)内填装的球状生物接触滤料(4)。
4、根据权利要求1所述的一种营地生活污水处理装置，其特征是： 所述的球状生物接触滤料(4)采用漂浮的多面空心球。
说明书
一种营地生活污水处理装置
技术领域
本实用新型属于生活污水处理领域，特别是一种采用推流式生物膜法
处理营地生活污水的装置。
背景技术
随着国内油气开采量的增加，常年在野外作业的钻井队数目也逐年上
升。一个钻井队约50人，每口井钻井施工期为20～40天。由于钻井队作
业地点多处于偏远缺水地区，附近无接纳水体或污水集中处理系统，营地
生活污水的处理相对较困难。目前国内市场上较常使用的地埋式一体化生
活污水处理设备由于投资高、维护不便、不适应营地流动频繁的特点很难
得到应用。因此，目前仅有极少数营地设置水厕，绝大多数营地仍设旱厕，
旱厕粪坑搬家时掩埋自然发酵。洗浴及食堂用水的处理设置简易污水池，
污水直接排放至污水池自然蒸发。由于污水池敞口放置，无其他处理措施，
污水很容易厌氧发酵，发臭发黑，特别是夏季，很容易招惹蚊虫传染疾病，
对营地居住人员的生活环境造成很大的危害，使得以人为本的HSE管理体
系也得不到很好贯彻。
发明内容
本实用新型的目的是提供一种建造时间短、投资低、见效快，营地搬
迁时原地掩埋平整、不污染环境的营地生活污水处理装置。
本实用新型的目的是这样实现的，一种营地生活污水处理装置，其特
征是：包括接触厌氧池、推流曝气池和渗坑，接触厌氧池、推流曝气池和
渗坑通过管道连接，接触厌氧池及推流曝气池内有球状生物接触滤料，推
流曝气池内有液下射流曝气泵;接触厌氧池及推流曝气池底层铺设防渗
布。
所述的液下射流曝气泵出口有空气引射器。
所述的接触厌氧池及推流曝气池内填装的球状生物接触滤料。
所述的球状生物接触滤料采用漂浮的多面空心球。
本实用新型的特点如下：
1.整套装置施工简单、快捷，适应能力强;
2.接触厌氧及推流曝气池内填装球状接触滤料，比表面积大，有利
于微生物膜生长附着，微生物浓度高，有效提高净化效果;
3.处理效果好，运行稳定，有效改善野外营地生活环境;
4.无需成套水处理设备，减少投资，运行费用省，维护方便。
