申请日2005.04.22
公开(公告)日2006.10.11
IPC分类号C02F1/00; C02F1/52; E03F5/14
摘要
一种家用倾斜板式生活废水回收处理节水装置，属于废水回收处理节水设备，它由箱体8、上盖4、污水流入口7、中水排出口9所组成，其特征在于它的箱体8内有倾斜板沉淀室、过滤隔板5、中水备用室3、污水调节室;过滤隔板位于斜板沉淀室与中水备用室之间;污水调节室位于斜板沉淀室端部;本实用新型优点是，结构简单，价格便宜，采用倾斜板技术，沉淀效率提高两倍以上，体积小，充分利用水资源，既有经济效益，又有社会效益。
権利要求書
1、一种家用倾斜板式生活废水回收处理节水装置，它由箱体(8)、 上盖(4)、污水流入口(7)、中水排出口(9)所组成，其特征在于它 的箱体(8)内有污水调节室(1)、过滤隔板(5)、中水备用室(3)、 倾斜板沉淀室(2);过滤隔板(5)位于倾斜板沉淀室(2)与中水备 用室(3)之间;污水调节室(1)位于倾斜板沉淀室(2)端部。
2、根据权利要求1所述的家用倾斜板式生活废水回收处理节水装 置，其特征在于它的倾斜板沉淀室(2)内有倾斜板(10)。
3、根据权利要求1所述的家用倾斜板式生活废水回收处理节水装 置，其特征在于它的上盖(4)为盆状。
说明书
家用倾斜板式生活废水 回收处理节水装置
技术领域
本实用新型属于水处理设备，特别是一种生活废水的回收处理节 水装置
背景技术
我国各城市水资源严重不足，供水紧张局面有增无减，已成为工 农业生产及居民生活提高发展的瓶颈，影响了国民经济的可持续发展。 国家正推行市场手段，对生产、商用及生活用水进行分级定价，生活 用水费用不断增加，节约用水、回收废水已势在必行，在市场上至今 还没有适合于一般家庭用的生活废水的回收处理节水装置。
90年代初，中水技术始见于日本。因日本是海岛国家淡水资源奇 缺，为解决工业缺水及居民生活用水(冲厕、涮地、绿化、洗车等) 水源，而将废水处理成净水供给工业及生活非饮用水，并由日本定义 此种可用净水(未消毒，不能饮用)为“中水”。
发明内容
本发明的目的就是设计一种将洗脸，洗手、洗澡、洗衣服的废水 处理成冲厕、涮地、绿化、洗车用的中水回收处理节水装置。

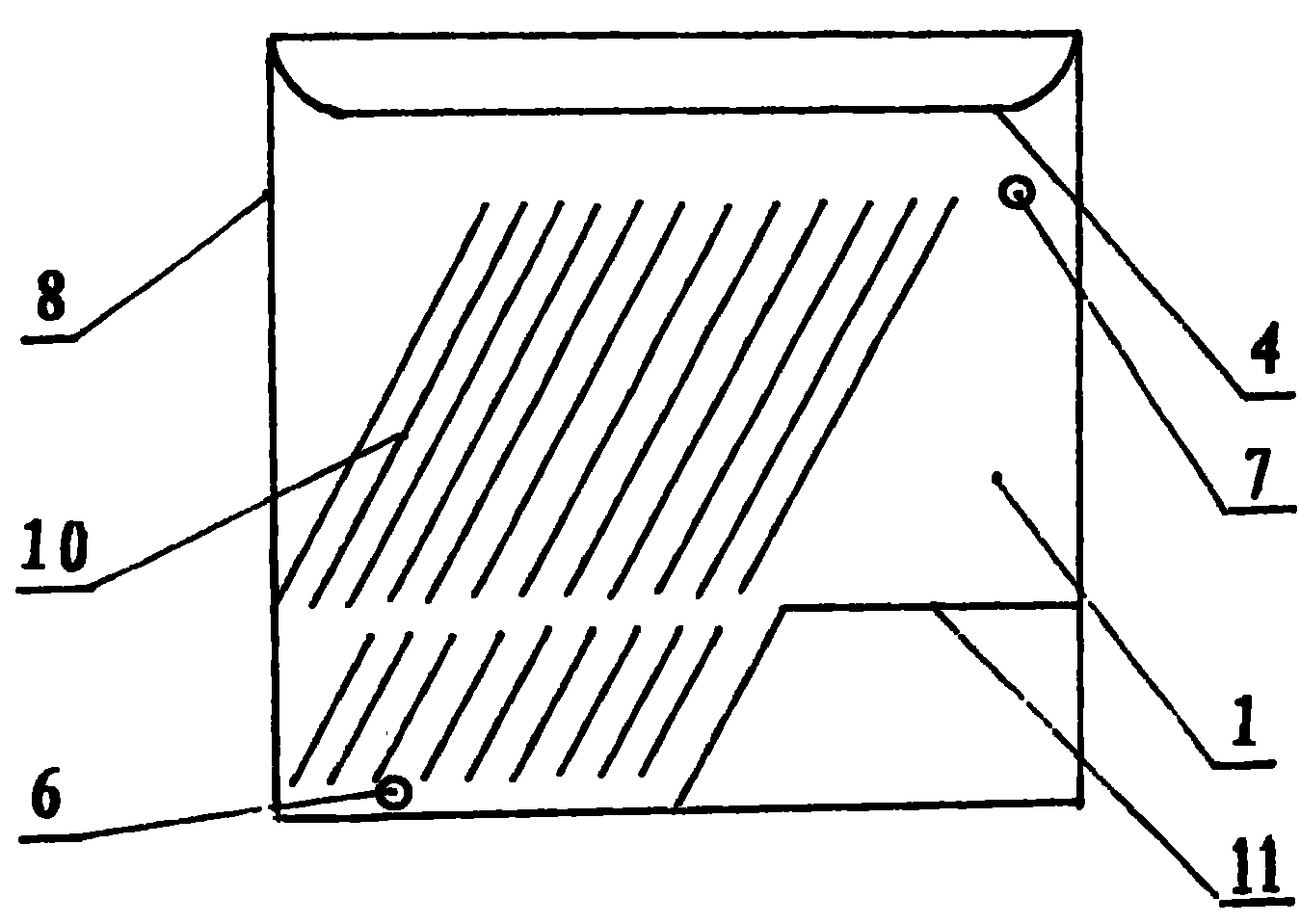

本发明是这样实现的，它由箱体8、上盖4、倾斜板沉淀室2、过 滤隔板5、中水备用室3、污水调节室1、污水流入口7、中水排出口 9、排污孔6所组成，过滤隔板5位于倾斜板沉淀室2与中水备用室3 之间，倾斜板沉淀室3内有多个倾斜板组，每个倾斜板组由多个倾斜 板10组成。污水调节室1底部11要高于第二组倾斜板顶部。
本实用新型优点是，采用倾斜板沉淀技术，占地面积小，体积小， 结构紧凑，，结构简单，价格便宜，沉淀面积大，沉淀效率提高两倍以 上，充分利用水资源，既有经济效益，又有社会效益。
