申请日2004.09.16
公开(公告)日2005.08.31
IPC分类号C02F3/28
摘要
改进的内循环厌氧污泥流化床处理废水装置。本实用新型属于污水处理装置，特别是对上流式厌氧污泥流化床处理废水装置改进。本装置在现有的上流式厌氧污泥流化床处理废水装置基础上，进行了如下改进：在处理池旁设置一隔离的循环集水池，循环集水池的下部通过循环泵与处理池中布水器接通，上部通过溢流口与处理池上部溢流出水堰连通，在循环集水池上部装有收水器。本实用新型结构简单，既可保证处理后的出水均匀进入后续处理设备，又可增加废水在处理池内的循环，稳定上流速度，增强废水与污泥的物质能量交换，缓冲废水有机负荷，提高装置的耐冲击负荷能力，使装置的处理能力得到充分发挥。
权利要求书
1、一种改进的内循环厌氧污泥流化床处理废水装置，在处理池中填充有活 性污泥，池底安装有带喷孔的布水器，其特征在于：在处理池旁设置一隔离的 循环集水池，循环集水池的下部通过循环泵与处理池中布水器接通，上部通过 溢流口与处理池上部溢流出水堰连通，在循环集水池上部装有收水器。
2、按权利要求1所述的改进的内循环厌氧污泥流化床处理废水装置，其特 征在于：处理池中布水器布水后废水上流速度为0.8m/hr～1.2m/hr。
说明书
改进的内循环厌氧污泥流化床处理废水装置
技术领域
本实用新型属于污水处理装置，特别是对上流式厌氧污泥流化床处理废水 装置改进。
技术背景
目前处理工业废水和生活污水有采用上流式厌氧污泥流化床处理废水装置 的，其特点是在处理池中填充有活性污泥，池底安装有带喷孔的布水器，污水从布水器喷出后，与悬浮于水中的活性污泥接触，被截留吸附和降解。由于工 业产生的高浓度废水水质波动较大，受厌氧污泥负荷的限制，停留时间与上流 速度不相匹配，上流速度一般低于0.8m/Hr，该速度不能满足污泥流化床的悬浮 流化要求;另外由于浓度的变化，废水有机负荷随之变化，会对系统中微生物 生长造成影响;同时，有机负荷过高，导致产酸率大于产气率，挥发酸将累积 而使PH值下降，破坏产甲烷阶段的正常进行，使整个反应失去平衡，从而使处 理效率大幅度降低。
发明内容
本实用新型所要解决的技术问题是提供一种改进的内循环厌氧污泥流化床 处理废水装置，其结构简单，既可保证处理后的出水均匀进入后续处理设备， 又可增加废水在处理池内的循环，稳定上流速度，增强废水与污泥的物质能量 交换，缓冲废水有机负荷，提高装置的耐冲击负荷能力，使装置的处理能力得 到充分发挥。

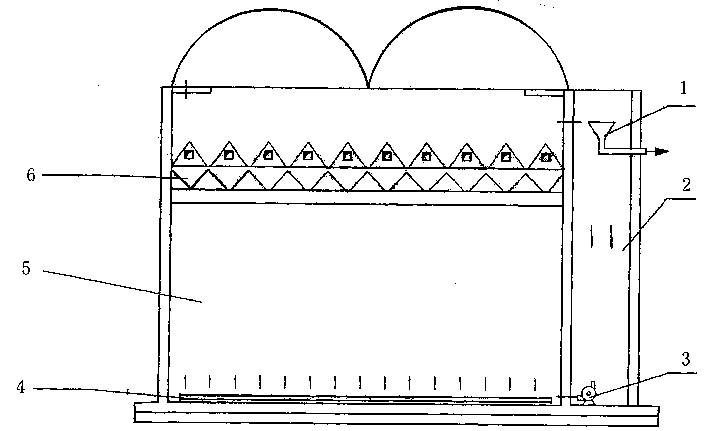

解决本实用新型的技术问题所采用的方案是：在现有的上流式厌氧污泥流 化床(UASB)处理废水装置基础上，处理池中填充有活性污泥，池底安装有带 喷孔的布水器，进行了如下改进，即在处理池旁设置一与其隔离的循环集水池， 循环集水池的下部通过循环泵与处理池中布水器接通，上部通过溢流口与处理 池上部溢流出水堰连通，在循环集水池上部装有收水器。
