申请日2004.07.05
公开(公告)日2005.08.24
IPC分类号C02F1/00
摘要
本实用新型公开了一种家用污水净化器属于污水处理装置，特别是使用过滤法和吸附法处理污水的装置。净化器，包括箱体、进水口、盖板、出水管，其结构为：垂直于箱体底板和前后壁依次排列的下隔板、波纹过滤板、上隔板将箱体分为沉淀区、除油和一级过滤区、二级过滤区、清水区，沉淀区进水口处装有筐式过滤器，底板上装有排泥管，下隔板与底板空间装有泡沫过滤板，一级过滤区上部箱体后壁上装有集油管，波纹过滤板下部不透水上部为过滤材料制成，上隔板与底板空间有吸附层，清水区靠底板处装有排污管，中部装有清水出水管。净化器为一体化设计，净化效率高，占用空间小，不需动力，操作简单易于维护，适用于家庭和小型企事业单位使用。
权利要求书
1.一种家用污水净化器，包括箱体、进水口、盖板、出水管，其特征 在于：垂直于箱体底板和前后壁依次排列的下隔板、波纹过滤板、上隔板 将箱体分为沉淀区、除油和一级过滤区、二级过滤区、清水区，下隔板、 上隔板与箱体底板间有间隙，波纹过滤板与底板相连，沉淀区进水口处装 有筐式过滤器，底板上装有排泥管及阀，下隔板与底板空间装有泡沫过滤 板，一级、二级过滤区上部箱体后壁上装有集油管，波纹过滤板下部不透 水上部为过滤材料制成，上隔板与底板空间有吸附层，清水区靠底板处装 有排污管及阀，中部装有清水出水管。
2.由权利要求1所确定的家用污水净化器，其特征在于：所述的一级 过滤区前壁下部装有一级水出水管及阀，二级过滤区前壁下部装有二级水 出水管及阀。
说明书
家用污水净化器
所属技术领域
本实用新型属于污水处理装置，特别是使用过滤法和吸附法处理污水 的装置。
背景技术
节约用水成为人们越来越关心的话题，日常生活中宝贵的清洁水除了 用于饮用洗刷外，大量的被用作冲洗卫生间等，水的再生利用日益引起人 们关注，目前虽然有大型的污水处理净化系统，但不能直接解决家庭或小 型企事业用户日常用水的净化回用问题。统一铺设中水回用系统投资昂贵， 运行费用高，在短期内不能普及。
发明内容
本实用新型的目的是提供一种适合家庭或小型企事业单位生活污水的 净化回用的小型净化器的技术方案。

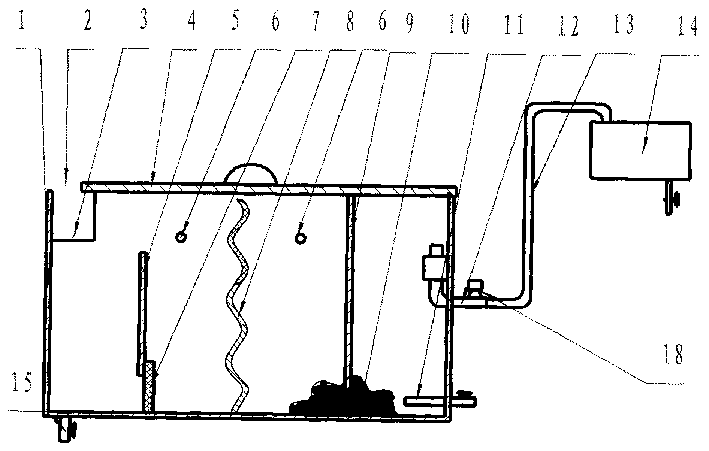

本实用新型的技术方案为，家用污水净化器，包括箱体、进水口、盖 板、出水管，其结构为：垂直于箱体底板和前后壁依次排列的下隔板、波 纹过滤板、上隔板将箱体分为沉淀区、除油和一级过滤区、二级过滤区、 清水区，下隔板、上隔板与箱体底板间有间隙，波纹过滤板与底板相连， 沉淀区进水口处装有筐式过滤器，底板上装有排泥管及阀，下隔板与底板 空间装有泡沫过滤板，一级、二级过滤区上部箱体后壁上装有集油管，波 纹过滤板下部不透水上部为过滤材料制成，上隔板与底板空间有吸附层， 清水区靠底板处装有排污管及阀，中部装有清水出水管。
所述的一级过滤区前壁下部装有一级水出水管及阀，二级过滤区前壁 下部装有二级水出水管及阀。
被处理的污水由进水口进入净化器，首先由筐式过滤器滤出菜叶等体 积较大的杂物，水中泥土等比重大的杂质沉淀在底板上定期从排泥管及阀 排出，沉淀后的水穿过泡沫过滤层进入除油和一级过滤区，污水中的浮油 则直接从下隔板顶部进入除油和一级过滤区由集油管收集排出，一级过滤 水在该区内进一步沉淀经波纹过滤板上部过滤后进入二级过滤区，经二级 过滤处理的水穿过吸附层进一步净化成为可用的中水由装在排水管上的水 泵提升到高位水箱备用，其中一级、二级过滤区的低级中水可分别由一级、 二级出水管及阀排出作为较低级的用途使用。
本实用新型的有益效果是：本实用新型提供的净化器将筛滤、沉淀、 过滤、混凝、吸附等工艺及为一体，净化效率高，占用空间小，净化过程 中不需动力，无噪音，操作简单易于维护，适用于家庭和小型企事业单位 使用。
