申请日2004.08.13
公开(公告)日2005.03.23
IPC分类号C02F9/02; C02F1/50
摘要
本发明涉及一种污水回收处理系统。本发明的污水回收处理系统包括沉淀池、消毒池、净水池、污水管道、输水管道和消毒设备。沉淀池底部设计为锥体，污水管道接入沉淀池的上部，消毒池与沉淀池之间有通道贯通，在通道内装置有过滤层，消毒池的底部高于沉淀池底部的锥体部分，消毒设备的输出管线与消毒池连接，净水池装置在消毒池的上部，由抽水泵和管道与消毒池连接。本发明的处理系统，具有投资少，操作使用简单，生活污水和雨水经过处理后，可应用于绿化、灌溉、建筑、公厕或家庭卫生间冲洗，很好地解决了污水回收再利用的问题，节约了水资源。
权利要求书
1、一种污水回收处理系统，其特征是：包括沉淀池、消毒池、净水池、污水 管道、输水管道和消毒设备;沉淀池底部为锥体，消毒池与沉淀池之间有通道 贯通，在通道内装有过滤层，消毒池的底部高于沉淀池底部的锥体部分，消毒 设备的输出管线与消毒池连接，净水池装在消毒池的上部，由抽水泵和管道与 消毒池连接，污水管道接入沉淀池的上部。
2、根据权利要求1所述的污水回收处理系统，其特征是：在沉淀池的底部 装置有泥浆泵，泥浆泵的输出管线从沉淀池的上部引出，在净水池的底部引出 管线接入沉淀池的底部，管线上设有控制阀。
3、根据权利要求1所述的污水回收处理系统，其特征是：在污水管道与沉 淀池的接口处装有过滤网。
4、根据权利要求1所述的污水回收处理系统，其特征是：消毒池与沉淀池 之间通道内装有的过滤层包括无燃煤、石英沙和石子组成。
说明书
污水回收处理系统
一、技术领域：本发明涉及一种污水回收处理系统。
二、背景技术：目前生活污水和雨水由于成分复杂，专业处理投资巨大， 通常直接排放。一是造成大量水资源浪费;二是造成环境污染。
三、发明内容：本发明的目的就是针对现有技术存在的上述缺陷，提供 一种简单的污水回收处理系统。

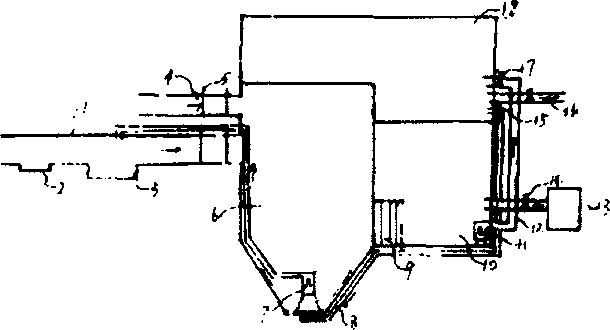

本发明的污水回收处理系统包括沉淀池、消毒池、净水池、污水管道、输 水管道和消毒设备。沉淀池底部设计为锥体，便于沉淀物的沉积和处理。污水 管道接入沉淀池的上部，在污水管道与沉淀池的接口处装有过滤网，过滤网采 用插板式，便于更换和清理。消毒池与沉淀池之间有通道贯通，在通道内装置 有过滤层，过滤层包括无燃煤、石英沙和石子组成，消毒池的底部高于沉淀池 底部的锥体部分，消毒设备的输出管线与消毒池连接，在消毒池内进行污水净 化、消毒处理。净水池装置在消毒池的上部，由抽水泵和管道与消毒池连接。 为了便于内沉淀物的清理，在沉淀池的底部装置有泥浆泵，泥浆泵的输出管线 从沉淀池的上部引出，在净水池的底部引出管线接入沉淀池的底部，管线上设 有控制阀，这样利用净水池的下水冲洗后，将沉淀物排除。
本发明的处理系统，具有投资少，操作使用简单，生活污水和雨水经过处 理后，可应用于绿化、灌溉、建筑、公厕或家庭卫生间冲洗，很好地解决了污 水回收再利用的问题，节约了水资源。
