申请日2004.08.17
公开(公告)日2005.03.02
IPC分类号C02F1/42
摘要
本发明公开了一种水冷式发电机定子线棒的微碱性循环水处理防腐方法，其床层结构为：由上下两层组成，上层由Na或K型强酸性阳离子交换树脂与H型强酸性阳离子交换树脂并联构成，下层直接由OH型强碱性阴离子交换树脂构成。本发明所述微碱性循环处理器内中各种树脂按重量的配比为：Na或K型阳树脂∶H型阳树脂∶OH型阴树脂=1∶4-8∶10-18。本发明方法以独特的离子交换树脂床层结构，使得发电机内冷水经过离子交换后含有微量的氢氧化钠或氢氧化钾来调节水质，有效减缓发电机定子铜线棒的腐蚀;无需添加任何药剂，不用进行换水和补水，避免了铜离子与所加药剂络合产生沉积物，保证了发电机的安全运行，产生了良好的社会经济效益。
权利要求书

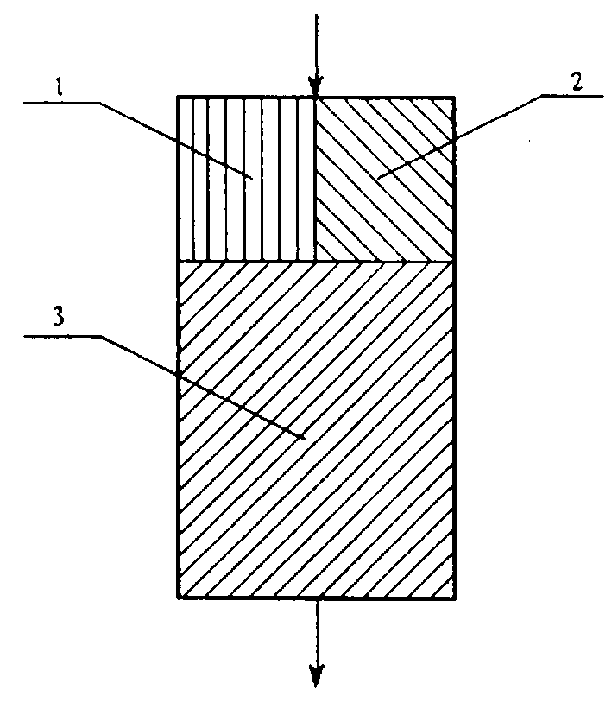

1、一种水冷式发电机定子线棒的微碱性循环水处理防腐方法，采用离子交换 方式对部分内冷水进行处理，其特征在于：内冷水经微碱性循环处理器进行连 续处理后呈弱减性，微碱性循环处理器的床层结构为：由上下两层组成，上 层由Na或K型强酸性阳离子交换树脂(1)与H型强酸性阳离子交换树脂(2) 并联构成，下层直接由OH型强碱性阴离子交换树脂(3)构成。
2、根据权利要求1所述的水冷式发电机定子线棒的微碱性循环水处理防腐方 法，其特征在于：所述微碱性循环处理器内中各种树脂按重量的配比为：Na或K型阳树脂∶H型阳树脂∶OH型阴树脂=1∶4-8∶10-18。
3、根据权利要求1或2所述的水冷式发电机微碱性循环水处理的定子线棒防 腐方法，其特征在于：强酸性Na或K型阳离子交换树脂为超凝胶强酸性苯乙 烯系均粒树脂。
4、根据权利要求1或2所述的水冷式发电机微碱性循环水处理的定子线棒防 腐方法，其特征在于：强酸性H型阳离子交换树脂为超凝胶强酸性苯乙烯系均 粒树脂。
5、根据权利要求1或2所述的水冷式发电机微碱性循环水处理的定子线棒防 腐方法，其特征在于：强碱性OH型阴离子交换树脂为大孔强碱性苯乙烯系均 粒树脂。
6、根据权利要求1或2所述的水冷式发电机微碱性循环水处理的定子线棒防 腐方法，其特征在于：Na或K型强酸性阳离子交换树脂(1)为强酸性苯乙烯 系离子交换树脂001×7或001×7FC或001×7MB或D001或D001SC或D001MB 的Na或K型。
7、根据权利要求1或2所述的水冷式发电机微碱性循环水处理的定子线棒防 腐方法，其特征在于：H型强酸性阳离子交换树脂(2)为强酸性苯乙烯系离 子交换树脂001×7或001×7FC或001×7MB或D001或D001SC或D001MB的H型。
8、根据权利要求1或2所述的水冷式发电机微碱性循环水处理的定子线棒防 腐方法，其特征在于：OH型强碱性阴离子交换树脂(3)为强碱性苯乙烯系离 子交换树脂201×7或201×7FC或201×7MB或201×7SC或D201或D201FC或 D201SC或D201MB的OH型。
说明书
水冷式发电机定子线棒的微碱性循环水处理防腐方法
技术领域
本发明涉及水冷式发电机定子线棒的防腐方法，尤其涉及一种以微碱性循 环水处理方式对水冷式发电机定子线棒进行防腐的方法。
背景技术
发电机内冷水微碱性循环水处理技术是针对近年来国内大型发电机内冷 水系统存在的水质合格率低，铜线棒腐蚀严重、安全隐患大的问题，根据最新 电力行业标准DL/T801-2002《大型发电机内冷却水质及系统技术要求》和国家 电力公司《防止电力生产重大事故二十五项重点要求》中有关内冷水水质及系 统要求，借鉴了国内外大型发电机内冷水系统的设计运行经验开发出来的。该 技术具有水质好、运行稳定、运行周期长、操作简单、无需加药、无需换水等 特点，它的应用可以从根本上保证内冷水水质，保障发电机安全经济运行。
当前，国内外防止发电机铜线棒腐蚀结垢的内冷水处理技术方法主要有： 旁路小混床交换处理法、添加铜缓蚀剂法和频繁换水方式等。由于这些方法都 存在各自的技术缺陷，内冷水水质难以稳定在要求范围内，对发电机的安全经 济运行不利。部分电厂曾因内冷水水质不理想，出现过发电机铜线棒烧毁、跳 机或降负荷运行的情况。
添加铜缓蚀剂法：即定期向内冷水中添加铜缓蚀剂和碱化剂，以减少线棒 腐蚀。该方法存在水质不稳定、铜含量高，缓蚀剂和铜离子易发生络合沉积等 问题。但目前国内大部分电厂仍在采用该项技术。旁路小混床交换处理法：利 用小型混床对部分内冷水进行处理，以降低电导率和水中铜含量。采用此方法 处理时，内冷水呈弱酸性，铜线棒的腐蚀较严重，小混床运行周期短。我国容 量在200MW以上的发电机基本上配备了内冷水小混床，但能正常运行的较少。 频繁换水方式：当水质超标时，向系统补充大量的除盐水或凝结水，对冷却水 进行更换。该方式不仅对系统的安全稳定运行不利，又由于除盐水中含有大量 的溶解氧和二氧化碳，凝结水中含有的游离氨，都易使铜线棒发生腐蚀。
发明内容
本发明的目的在于：克服上述现有技术之不足，提供一种采用微碱性循环 水处理方式的水冷式发电机定子线棒防腐方法，无需添加任何药剂，使水质达 到高pH值、低电导率、低含铜量的要求，实现减缓线棒腐蚀、延长发电机使 用寿命、保障安全运行的目的。
本发明通过以下方案实现：对内冷水系统原设计配备的小混床进行内部改 造，改造成微碱性循环处理器，将原混床H型强酸性阳离子交换树脂和OH型 强碱性阴离子交换树脂混合的床层结构改为：由上下两层组成，上层由Na或K型强酸性阳离子交换树脂与H型强酸性阳离子交换树脂并联构成，下层直接由 OH型强碱性阴离子交换树脂构成。
本发明所述微碱性循环处理器内中各种树脂按重量的配比为：Na或K型阳 树脂∶H型阳树脂∶OH型阴树脂=1∶4-8∶10-18。
本发明所述强酸性Na或K型阳离子交换树脂为超凝胶强酸性苯乙烯系均 粒树脂;强酸性H型阳离子交换树脂为超凝胶强酸性苯乙烯系均粒树脂;强碱 性OH型阴离子交换树脂为大孔强碱性苯乙烯系均粒树脂。
本发明所述的Na或K型强酸性阳离子交换树脂为强酸性苯乙烯系离子交 换树脂(例如：001×7、001×7FC、001×7MB、D001、D001SC、D001MB)的Na或K型，H型强酸性阳离子交换树脂为强酸性苯乙烯系离子交换树脂(例如 001×7、001×7FC、001×7MB、D001、D001SC、D001MB)的H型，OH型强碱 性阴离子交换树脂为强碱性苯乙烯系离子交换树脂(例如：201×7、201×7FC、 201×7MB、201×7SC、D201、D201FC、D201SC、D201MB)的OH型。
本发明的水冷式发电机定子线棒的微碱性循环水处理防腐方法具有以下 特点：以独特的离子交换树脂床层结构，使得发电机内冷水经过离子交换后含 有微量的氢氧化钠或氢氧化钾来调节水质，内冷水水质大大优于最新电力行业 标准DL/T801-2002《大型发电机内冷水质及系统技术要求》，有效减缓发电机 定子铜线棒的腐蚀;无需添加任何药剂，避免了铜离子与所加药剂络合产生沉 积物，保证了发电机的安全运行，同时节省了大量的药品，产生了良好的社会 经济效益;不用进行换水和补水，既节约了大量的除盐水，又减少运行工作量。
