申请日2005.06.03
公开(公告)日2006.09.20
IPC分类号E03C1/12; E03B11/02; G05D9/12
摘要
本实用新型涉及一种废水自动利用器，主要包括集水箱、水泵、两个控制阀及与它们连接的管路、浮球阀、第一水泵开关、第二水泵开关，其特征在于：集水箱的进水口通过第一过滤器与洗漱盆的排水口连通;集水箱内设有溢流管;集水箱的排水口通过管路、水泵和排水控制阀与冲水箱的进水口连通;自来水供水管通过集水箱浮球阀和自来水控制阀与排水管连通;集水箱浮球阀处设有第一水泵开关;冲水箱浮球阀处设有第二水泵开关;第一水泵开关和第二水泵开关通过电路与水泵连接。本实用新型可自动方便的收集污染不严重的生活废水，并自动用于对水质要求不高的场合，增加了水的利用率，有效缓解了水资源紧缺的问题。
权利要求书

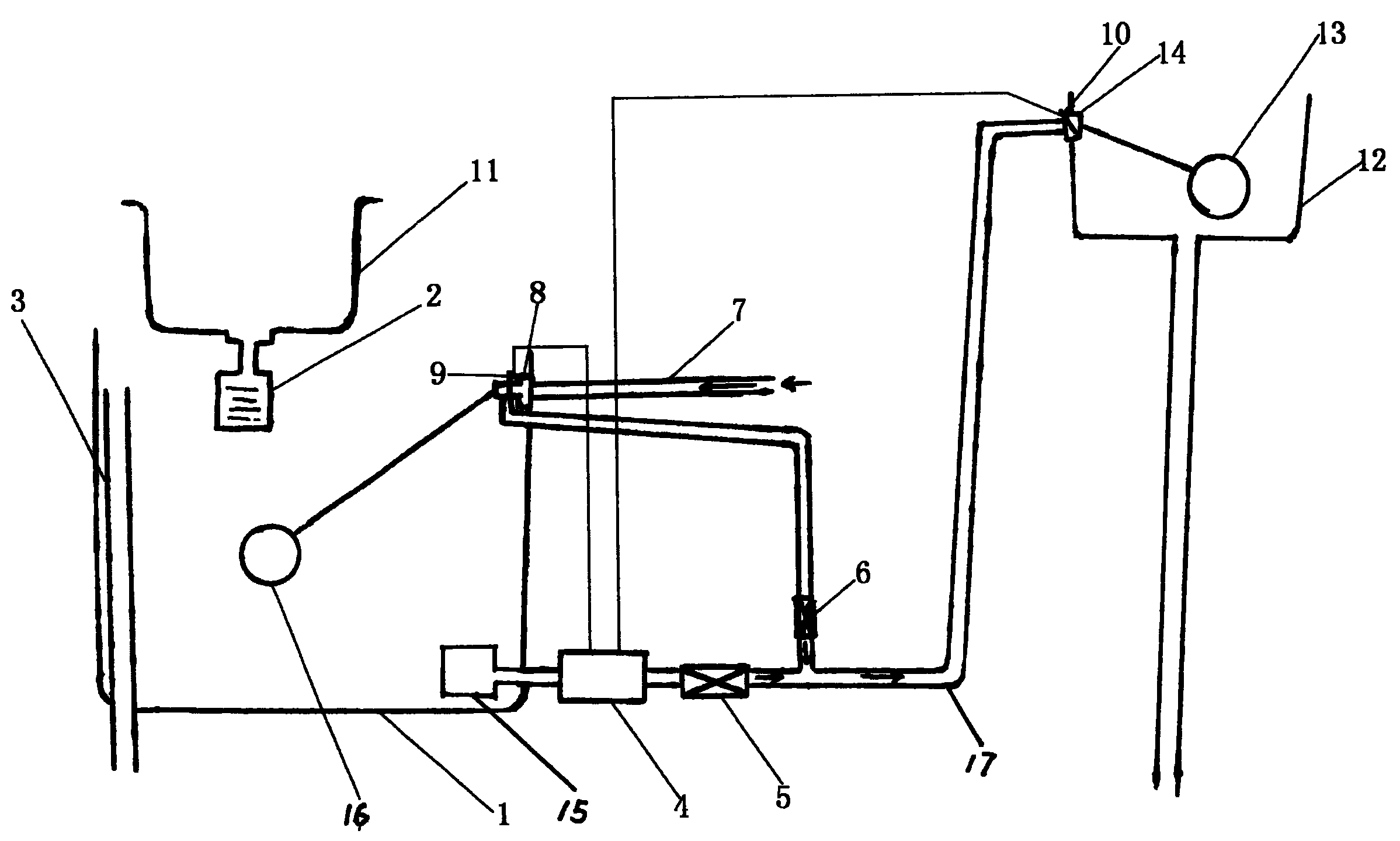

1、一种废水自动利用器，主要包括集水箱(1)、水泵(4)、两个控制 阀及与它们连接的管路、浮球阀、第一水泵开关(9)、第二水泵开关(10)， 其特征在于：集水箱(1)的进水口通过第一过滤器(2)与洗漱盆(11)的排 水口连通;集水箱(1)内设有溢流管(3);集水箱(1)的排水口通过管路、 水泵(4)和排水控制阀(5)与冲水箱(12)的进水口连通;自来水供水管(7) 通过集水箱浮球阀(8)和自来水控制阀(6)与排水管(17)连通;集水箱浮 球阀(8)处设有第一水泵开关(9);冲水箱浮球阀处设有第二水泵开关(10); 第一水泵开关(9)和第二水泵开关(10)通过电路与水泵(4)连接。
2、根据权利要求1中所述的废水自动利用器，其特征在于：集水箱(1) 的排水口处设置第二过滤器(15)。
3、根据权利要求1中所述的废水自动利用器，其特征在于：排水控制阀 (5)和自来水控制阀(6)为单向阀。
说明书
废水自动利用器
一、技术领域：本实用新型涉及一种废水利用装置，特别是涉及一种将洗 脸水、洗菜水、洗衣服水等未受到很重污染的水收集起来后，再次应用到对水 质要求不高的用水场合的自动利用器。
二、背景技术：由于生态环境变化及人口增多等多种原因，水资源紧缺已 成为我国大多数地区面临的实际问题，尤其是我国北方的多数城市，这种情况 更加严重，经常采用分区、分时供水来缓解这种情况，给人们的生活、工作带 来了很大的不便，但人们日常生活中有些用水情况并未对使用的水造成很大的 污染，如洗脸、洗菜、洗衣服等，而对冲厕所、洗拖布等对水质要求不太高的 情况，完全可以利用上述污染不严重的水来完成，这样，可对废水再次利用， 大大减少了生活的用水量，很好地缓解水资源紧缺的问题。因此，方便的对那 些生活中污染不严重的水，自动地回收并加以利用，是当前急待解决的问题。
三、发明内容：
1、发明目的：本实用新型提供一种废水自动利用器，其目的在于解决生 活中不能很方便地将污染不严重的生活用水自动回收后，再次用于对水质要求 不高的使用场合进行再次利用来缓解水资源紧缺的问题。
2、技术方案：本实用新型是通过以下技术方案来实现的：
一种废水自动利用器，主要包括集水箱、水泵、两个控制阀及与它们连接 的管路、浮球阀、第一水泵开关、第二水泵开关，其特征在于：集水箱的进水 口通过第一过滤器与洗漱盆的排水口连通;集水箱内设有溢流管;集水箱的排 水口通过管路、水泵和排水控制阀与冲水箱的进水口连通;自来水供水管通过 集水箱浮球阀和自来水控制阀与排水管连通;集水箱浮球阀处设有第一水泵开 关;冲水箱浮球阀处设有第二水泵开关;第一水泵开关和第二水泵开关通过电 路与水泵连接。
集水箱的排水口处设置第二过滤器。
排水控制阀和自来水控制阀为单向阀。
