申请日2005.06.09
公开(公告)日2008.09.17
IPC分类号C02F3/10; C02F1/00
摘要

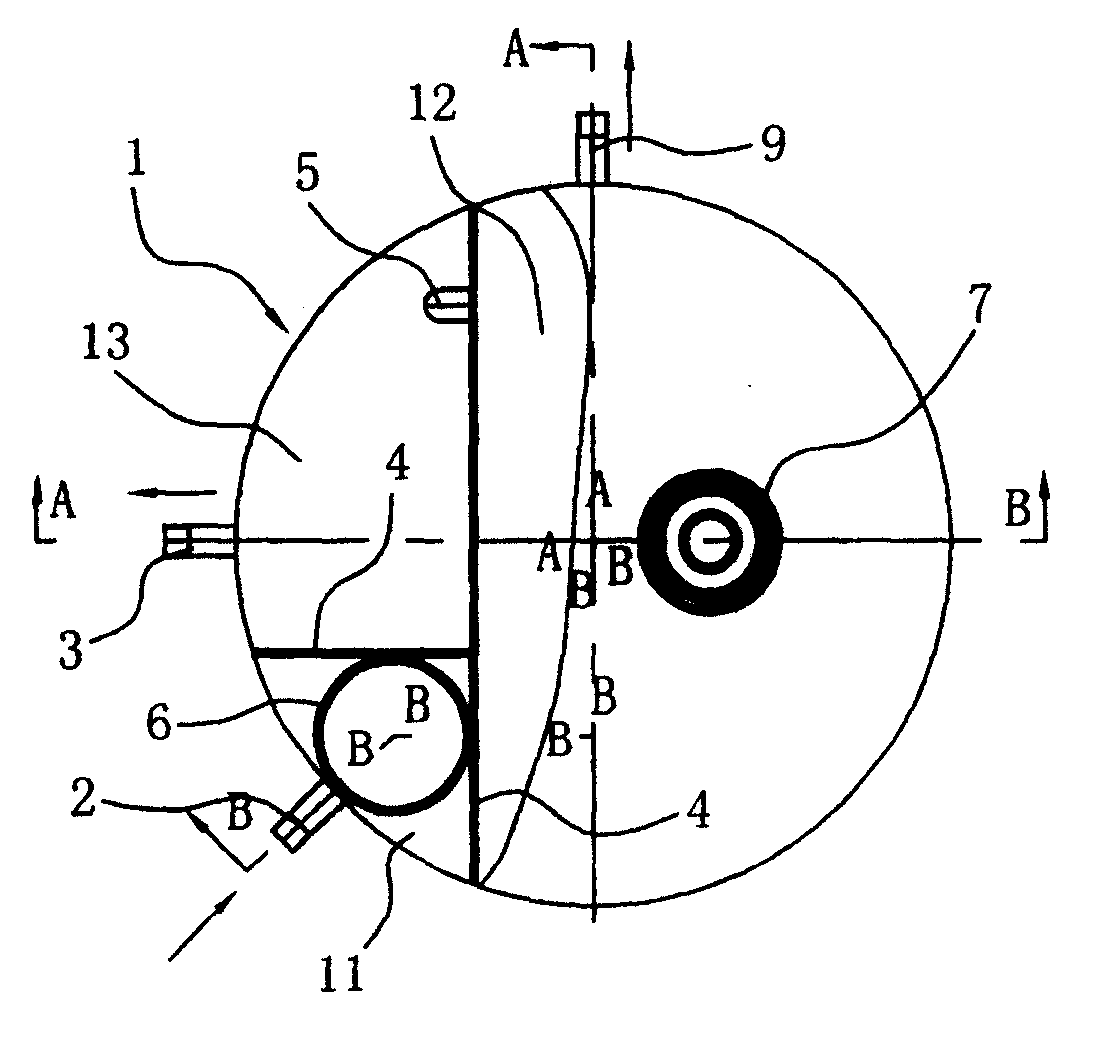

一种家庭污水处理器，其包括罐体(1)，罐体(1)上具有进水口(2)及出水口(3)罐体内设置有了分隔板(4)，分隔板(4)将罐体(1)分割成进水过滤区(11)、曝气反应区(12)和沉淀出水区(13)三部分，进水过滤区(11)内设置有过滤装置，曝气反应区(12)内设置有曝气装置，沉淀出水区内(13)设置有沉淀装置，进水口(2)与进水过滤区(11)相通，所述的分隔板(4)上设有连通进水过滤区(11)与曝气反应区(12)的通孔(41)，还设有连通曝气反应区(12)和沉淀出水区(13)的通水管(5)，所述的出水口(3)与沉淀出水区(13)连通，它是一种净化效果好、结构简单、使用简单方便、且占地面积小的家庭污水处理器。
权利要求书
1. 一种家庭污水处理器，其包括罐体(1)，所述罐体(1)上具有进水口(2)及出水口 (3)罐体内设置有了分隔板(4)，其特征在于所述的分隔板(4)将罐体(1)分割成进水过滤区 (11)、曝气反应区(12)和沉淀出水区(13)三部分，进水过滤区(11)内设置有过滤装置，过 滤装置为在进水过滤区内(11)、进水口(2)下方位置设有进水滤桶(6)，进水滤桶(6)上具 有过滤网;曝气反应区(12)内设置有曝气装置;沉淀出水区内(13)设置有沉淀装置(8)， 所述的沉淀装置(8)为斜板或斜管;所述的进水口(2)与进水过滤区(11)相通，所述的分 隔板(4)上设有连通进水过滤区(11)与曝气反应区(12)的通孔(41)，还设有连通曝气反应 区(12)和沉淀出水区(13)的通水管(5)，所述的出水口(3)与沉淀出水区(13)连通。
2. 根据权利要求1所述的家庭污水处理器，其特征在于所述的曝气装置为推流式 曝气机(7)，其贯穿设置在罐体(1)顶部。
3. 根据权利要求1所述的家庭污水处理器，其特征在于所述的沉淀装置(8)设置在 沉淀出水区(13)内的中部位置，所述的通水管(5)的出水端(51)穿过沉淀装置(8)并露于沉 淀装置(8)下方。
4. 根据权利要求1所述的家庭污水处理器，其特征在于所述的罐体(1)上还设置有 一将外界和曝气反应区(12)相连通的溢流口(9)，溢流口(9)的位置高于通水管(5)的进水 口位置。
5. 根据权利要求3所述的家庭污水处理器，其特征在于所述的曝气反应区(12)内 还设置有生物填料(14)。
6. 根据权利要求4所述的家庭污水处理器，其特征在于所述的进水口(2)、出水口 (3)及溢流口(9)设置在罐体(1)的上部。
7. 根据权利要求1所述的家庭污水处理器，其特征在于所述的罐体(1)放置于设置 在罐体(1)底部的支撑座(10)上。
8. 根据权利要求1所述的家庭污水处理器，其特征在于所述的分隔板(4)呈T形状 设置，所述的进水过滤区(11)、曝气反应区(12)和沉淀出水区(13)两两相邻分布。
说明书
一种家庭污水处理器
技术领域
本发明涉及一种污水处理器，尤其指一种处理家庭、饭店等场所的污水、废水的 装置。
背景技术
一般在生活小区、宾馆、饭店等场所的污废水的处理设备，是应用流水流经过滤 介质，进行过滤，达到净化水质，从而再次利用，如一专利号为ZL93234878.5(公告号 为CN2173784Y)的中国实用新型专利《卧式一体化污水处理器》披露了一种污水净化 装置，其由器体和装于器体内的环形管组成的卧式一体化污水处理器，器体以隔板分 成三部分，中和室，曝气室和过滤室，室内装置开有均布小孔的环形管，以及由开有 均布微孔的滤板叠加而成的过滤层，器体侧面中部设有进气口，装置集中和、曝气和 过滤为一体，同时应用物理、化学、生物法，一次性完成污水的净化处理;但是，该 装置为卧式，体积大，占地面积大，并且曝气的气泡大，氧传递效率不高，过滤滤板 叠加成的过滤层，易堵，清洗困难，且水头损失大，装置的结构复杂，成本高。
发明内容
本发明所要解决的技术问题是针对上述现有技术现状而提供一种净化效果好、结 构简单、使用简单方便、且占地面积小的家庭污水处理器。
本发明解决上述技术问题所采用的技术方案为：一种家庭污水处理器，其包括罐 体，所述罐体上具有进水口及出水口罐体内设置有了分隔板，其特征在于所述的分隔 板将罐体分割成进水过滤区、曝气反应区和沉淀出水区三部分，进水过滤区内设置有 过滤装置，过滤装置为在进水过滤区内、进水口下方位置设有进水滤桶，进水滤桶上 具有过滤网;曝气反应区内设置有曝气装置;沉淀出水区内设置有沉淀装置，所述的 沉淀装置为斜板或斜管;所述的进水口与进水过滤区相通，所述的分隔板上设有连通 进水过滤区与曝气反应区的通孔，还设有连通曝气反应区和沉淀出水区的通水管，所 述的出水口与沉淀出水区连通。
上述的过滤网设置在进水滤桶的周侧，当然也可在进水滤桶的底部也设置有过滤 网，采用进水滤桶方式过滤可以方便将其取出及安装，也就方便将沉淀在进水滤桶内 的杂质清理掉，当然也可采用现有其它的过滤装置，如在进水过滤区内、进水口下方 位置处设置层状过滤网。
上述的曝气装置为推流式曝气机，其贯穿设置在罐体顶部，推流式曝气机为现有 技术，这种曝气装置具有曝气效果好，氧传递效率好的优点，且将该推流式曝气机安 装在罐体上也方便，当然也可以是现有的其它曝气装置，如使用曝气管或曝气头等; 上述的曝气反应区内还设置有生物填料，生物填料适合微生物在其上面生长，且生物 填料在推流式曝气机作用下处在翻动和悬浮状态，达到均匀曝气和反应的目的，使生 物化学反应持续高速进行，能够有效降低污水的BOD、COD、NH3-N等指标，使出水 达到二级排放标准。
上述的罐体上还设置有一将外界和曝气反应区相连通的溢流口，溢流口的位置高 于通水管的进水口位置，当污水进入曝气反应区时的流速过快，致使经曝气反应后的 污水来不及流向沉淀出水区，曝气反应区内的水位上升，此时，多余的水便会从溢流 口中向外，达到安全保护的作用。
上述的沉淀装置设置在沉淀出水区内的中部位置，所述的通水管的出水端穿过沉 淀装置并露于沉淀装置下方，这样可以使污水沉淀的更完全。
上述的进水口、出水口及溢流口设置在罐体的上部，这样可以使罐体在相同体积 下净化更多的污水。
上述的罐体放置于设置在罐体底部的支撑座上，可以使罐体放置的更稳定。
上述的分隔板呈T形状设置，所述的进水过滤区、曝气反应区和沉淀出水区两两 相邻分布，这样设置可以充分有效的利用罐体内的容腔。
与现有技术相比，本发明的优点在于所述的污水处理罐内设置了分隔板，其将罐 体分割成进水过滤区、曝气反应区和沉淀出水区，采用上述结构后，污水处理要经过 初滤、生化曝气、污泥沉淀三次处理，达到充分净化的目的，尤其是其利用了推流式 曝气机和生物填料，生物填料适合微生物在其上面生长，生物填料在推流式曝气机作 用下处在翻动和悬浮状态，达到均匀曝气和反应的目的，使生物化学反应持续高速进 行，能够有效降低污水的BOD、COD、NH3-N等指标，处理效率高，净化效果好;还 由于该罐体呈立式结构，因此占地面积小;使用时只需将从进水口与污水管相连通即 可，使用操作简单方便，适合在生活小区，宾馆，饭店等场所推广使用。
