申请日2005.08.26
公开(公告)日2006.11.29
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种含油污泥集成处理装置，包括设置在橇座上的油泥进料单元、药剂配制单元、混配单元、污泥脱水单元、污泥输送单元和电气控制单元;油泥进料单元将计量的含油污泥从外界输入至混配单元的输入端，药剂配制单元根据油泥的成分配制相应的化学药剂并输送至混配单元的输入端，混配单元将油泥与化学药剂充分混合后输送至污泥脱水单元，污泥输送单元将污泥输出至外界，电气控制单元统一协调各单元的工作;本装置结构简单，体积小，自动化程度高，一次性投资少，宜于厂家批量生产，整个装置可以全部安装在汽车等移动式工具上，整个装置全部安装在移动工具上，实现个性化的配方要求，实现整个装置的整体移动，保证了设备重复的利用。
权利要求书
1、一种含油污泥集成处理装置，其特征在于，包括全部设置在一个橇座 上的油泥进料单元、药剂配制单元、混配单元、污泥脱水单元、污泥输 送单元和电气控制单元;其中，油泥进料单元和药剂配制单元分别连接 混配单元的输入端，混配单元的输出端依次连接污泥脱水单元及污泥输 送单元，电气控制单元分别与油泥进料单元、药剂配制单元、混配单元、 污泥脱水单元和污泥输送单元相连接。
2、根据权利要求1所述的装置，其特征在于，所述的油泥进料单元包括 污泥泵和流量计，污泥泵的输出端与流量计相连。
3、根据权利要求2所述的装置，其特征在于，所述的药剂配制单元包括 至少一个药剂配置装置，每个药剂配置装置包括储药槽、加药泵、流量 计和静态混合器，其中，加压泵分别与储药槽的输出端和流量计的输入 端相连，流量计的输出端通过管道与静态混合器的一个输入端相连，静 态混合器的另一个输入端通过管道与外界压力水相连，其输出端通过管 道与混配单元相接。
4、根据权利要求3所述的装置，其特征在于，所述的混配单元为多元静 态混流器，该多元静态混流器包括至少两个输入端，该输入端分别与相 应的油泥进料单元的流量计的输出端及药剂配置装置的静态混合器的输 出端一一相连，混配单元的多元静态混流器的输出端通过管道与污泥脱 水单元相接。
5、根据权利要求4所述的装置，其特征在于，所述的污泥脱水单元为二 相或三相式离心脱水机，该离心脱水机的输入端与混配单元的多元静态 混流器的输出端相接，离心脱水机的输出端通过管道与污泥输送单元相 连。
6、根据权利要求5所述的装置，其特征在于，所述的污泥输送单元为无 轴螺旋输送机，该无轴螺旋输送机的输入端与所述的离心脱水机的输出 端相连，其输出端通过溜槽与外界相连。
7、根据权利要求6所述的装置，其特征在于，所述的电气控制单元包括 离心机主体调速用变频器和PLC控制器。
8、根据权利要求7所述的装置，其特征在于，所述的污泥泵为螺杆式输 送泵。
9、根据权利要求8所述的装置，其特征在于，所述的离心脱水机为卧式 螺旋卸料沉降离心机。
10、根据权利要求9所述的装置，其特征在于，所述的橇座设置在集装 箱内并用连接件固定安装在车上。
说明书
含油污泥集成处理装置
技术领域
本实用新型涉及一种污泥处理设备，特别是涉及一种油田落地原油 污泥、水处理站场排出污泥的含油污泥集成处理装置。
背景技术
含油污泥是石油生产的“伴生品”，也是石油生产的主要污染源之 一。含油污泥主要包括：(1)采油生产过程中产生的大量井场落地油泥; (2)在油井产出液中含有的大量泥砂，这些泥沙在污水罐中沉积而成的罐 底油泥;(3)油田的水处理系统的中储罐和沉降罐排出的污泥。目前在 一些油田联合站中，由于含油污泥的存在，使回注水中悬浮物含量严重 超标，堵塞了地层，造成油层吸水能力下降，注水压力不断升高，严重 影响了油田生产的正常运行。这些油泥的存在，既造成原油的损失，又 污染了环境，而且油田开采单位每年还需要支付巨额的污染赔偿费，从 而导致油田开发成本的增加。含油污泥中一般油含量在10%～30%、水分 含量10%～30%、泥土含量30%～60%，另外油泥中还含有砖、石、树枝以 及原油开采过程中加入的各种表面活性剂，所以油泥的成分非常复杂， 油泥还具有一定的吸附性能，因此使用普通的化学和物理方法很难将它 与油份完全分开。目前油田开采单位对于含油污泥的处理，普遍采用建 立固定式集中处理站，将各开采井产生的油泥集中运输至处理站，由处 理站统一处理。这种方式，不仅增加了油泥处理的成本，而且处理站占 地面积大，一次性投资较大，设备重复利用率低。
实用新型内容
针对现有技术的不足，本实用新型的目的是提供一种体积小、一次 性投资少、自动化程度高且能够在油田站场循环使用的含油污泥集成处 理装置。
为实现上述目的，本实用新型一种含油污泥集成处理装置，包括全 部设置在一个橇座上的油泥进料单元、药剂配制单元、混配单元、污泥 脱水单元、污泥输送单元和电气控制单元;其中，油泥进料单元将计量 的含油污泥从外界输入至混配单元的输入端，药剂配制单元根据油泥的 成分配制相应的化学药剂并输送至混配单元的输入端，混配单元将油泥 与化学药剂充分混合后输送至污泥脱水单元，污泥输送单元将污泥输出 至外界，电气控制单元统一协调油泥进料单元、药剂配制单元、混配单 元、污泥脱水单元和污泥输送单元的工作。
进一步，所述的油泥进料单元包括污泥泵和流量计I，污泥泵的输出 端与流量计I相连。
进一步，所述的药剂配制单元包括至少一个药剂配置装置，每个药 剂配置装置包括储药槽、加药泵、流量计和静态混合器，其中，加压泵 分别与储药槽的输出端和流量计的输入端相连，流量计的输出端通过管 道与静态混合器的一个输入端相连，静态混合器的另一个输入端通过管 道与外界压力水相连，其输出端通过管道与混配单元相接。
进一步，所述的混配单元为多元静态混流器，该多元静态混流器包 括至少两个输入端，该输入端分别与相应的油泥进料单元的流量计的输 出端及药剂配置装置的静态混合器的输出端一一相连，混配单元的多元 静态混流器的输出端通过管道与污泥脱水单元相接。
进一步，所述的污泥脱水单元为二相或三相式离心脱水机，该离心 脱水机的输入端与混配单元的多元静态混流器的输出端相接，离心脱水 机的输出端通过溜槽与污泥输送单元相连。
进一步，所述的污泥输送单元为无轴螺旋输送机，该无轴螺旋输送 机的输入端与所述的离心脱水机的输出端相连，其输出端通过溜槽与外 界相连。
进一步，所述的电气控制单元包括离心机主体调速用变频器和PLC 控制器。
进一步，所述的污泥泵为螺杆式输送泵。
进一步，所述的离心脱水机为卧式螺旋卸料沉降离心机。

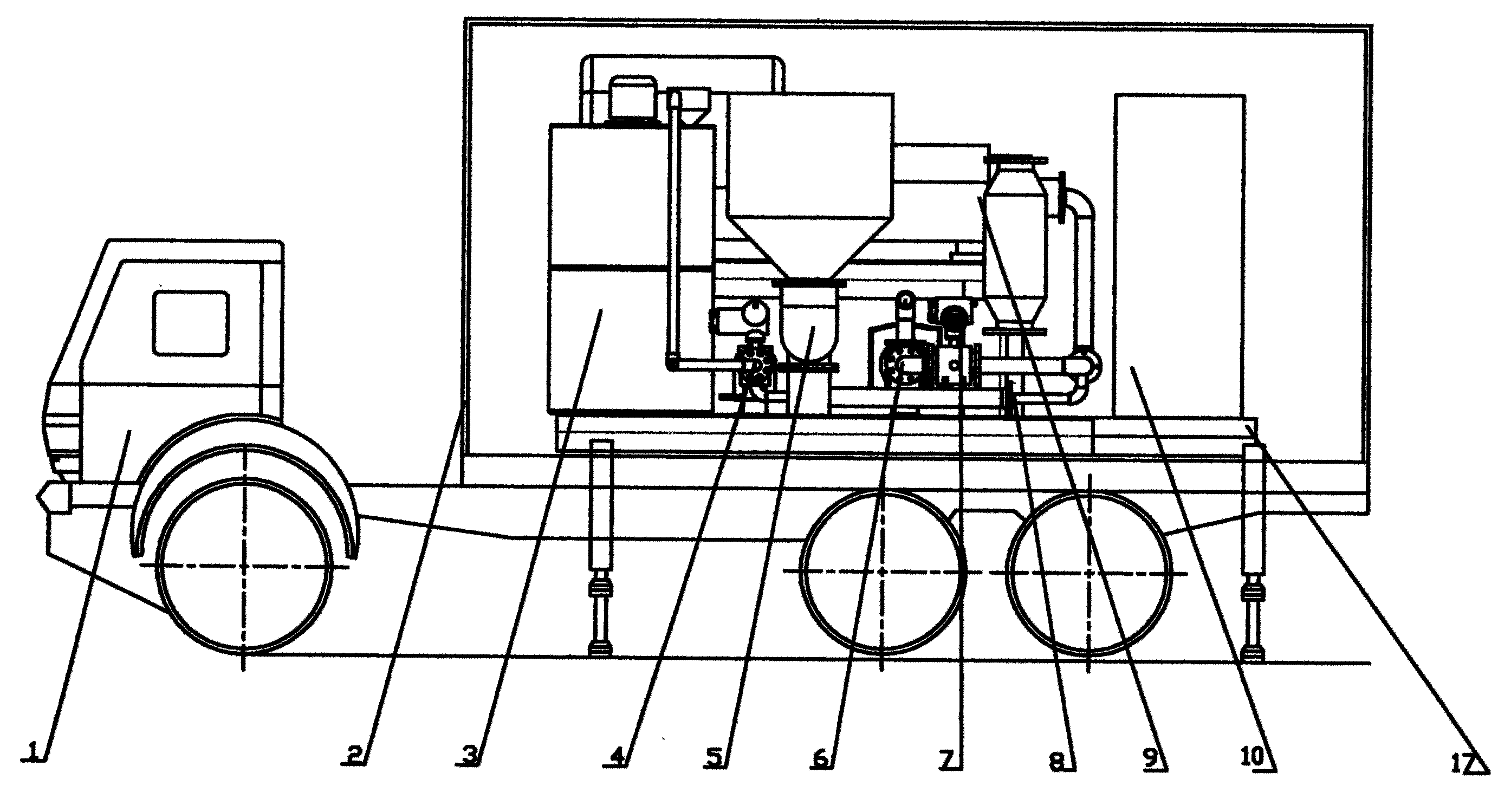

进一步，所述的橇座设置在集装箱内并用连接件固定安装在车上。
与现有技术相比，本实用新型含油污泥集成处理装置将整个含油污 泥处理装置具有相应完整的功能，在结构简单，体积小，自动化程度高， 宜于厂家批量生产，降低了制造成本和运行费用，一次性投资少，整个 装置可以全部安装在汽车等移动式工具上，并可以根据不同油田站场的 需要，根据不同站场污泥的化学成分，实现个性化的配方要求，实现整 个装置的整体移动，保证了设备重复的利用，节约了成本，提高了工作 效率。
