申请日2006.11.06
公开(公告)日2007.06.06
IPC分类号C02F3/06
摘要
本发明涉及一种弓棚快速渗滤床及其处理污水 工艺的应用，包括由渗滤沟、布水槽、布水管、强化布水材料和集水管组成的渗滤床和弓棚，弓棚设于渗滤床上面，弓棚由无滴膜、防水纸背和弓棚骨架组成，无滴膜固定安装于弓棚骨架上，防水纸背设于无滴膜上面;渗滤层设于布水槽内，布水管设于渗滤沟内，强化布水材料设于布水槽两侧，渗滤沟内上层填充有人工配制的由体积比为90%田园土、5%草炭和5%水渣组成的土壤，下层填充物为水渣、碎砖块、砾石、石灰石碎块或粒径1.5～2.0mm的砼中的一种或几种组合，集水管设于布水槽下部。本发明可使冬季土地渗滤系统环境温度提高4～6℃，使微生物依然保持较高活性，提高了酶的活性，处理污水效果好。
权利要求书
1.一种弓棚快速渗滤床，包括由渗滤沟、布水槽、布水管、强化布水材料 和集水管组成的渗滤床，其特征在于：还包括有弓棚，弓棚设于渗滤床上面， 弓棚由无滴膜、防水纸背和弓棚骨架组成，无滴膜固定安装于弓棚骨架上，防 水纸背设于无滴膜上面;渗滤层设于布水槽内，布水管设于渗滤沟内，强化布 水材料设于布水槽两侧，渗滤沟内上层填充有15～20cm厚人工配制的由体积比 为90%田园土、5%草炭和5%水渣组成的土壤，下层的填充物为水渣、碎砖块、 砾石、石灰石碎块或粒径1.5～2.0mm的砼中的一种或几种组合而成，集水管设 于布水槽下部。
2.根据权利要求1所述弓棚快速渗滤床，其特征在于：所述的弓棚骨架为 竹片或铝合金条。
3.根据权利要求1所述弓棚快速渗滤床，其特征在于：渗滤床地表栽种的植 物采用麦冬或黑麦草。
4.根据权利要求1所述弓棚快速渗滤床，其特征在于：所述的强化布水材料 采用无纺布。
5.弓棚快速渗滤床处理污水工艺的应用，其特征在于：中国北方地区扣棚 时间从10月8日到24日这期间即农历的寒露到霜降开始，长江以南地区扣棚 时间可根据温度适当延后，到4月5日即农历清明左右揭棚;
晴天：上午八点到九点左右，去掉防水纸背，下层的无滴膜不动，这是为 了使系统的植物得到足够的光照;下午四点到五点左右，盖上防水纸背，此时 太阳已经下山，盖上纸背保温;
阴天：上午九点，去掉防水纸背，无滴膜不动;下午四点，盖上防水纸背;
雨雪天：不须揭防水纸背;
通风时间：每天下午两点到三点将弓棚两头的膜质门帘掀开通风，晴天气 温高可以适当延长时间，阴天气温低可适当缩短时间，雨雪天短时可以不通风。
说明书
弓棚快速渗滤床及其处理污水工艺的应用
技术领域
本发明涉及一种污水的土地处理技术领域，具体地说是一种用于城市居住 小区、乡镇等分散居住地区的生活污水处理并进行处理水回用的地下渗滤污水 处理的弓棚快速渗滤床及其处理污水工艺的应用。
背景技术
我们知道，污水土壤渗滤处理系统是以生态原理为基础，充分利用了大自 然的天然净化能力。在土壤-微生物-植物系统的综合净化功能作用下，使水 与污染物分离，水被渗滤并通过集水管道收集，污染物通过物化吸附被截留在 土壤中，碳和氮由于厌氧及好氧过程，一部分被分解成为无机碳、氮留在土壤 中，一部分变成氮气和二氧化碳逸散在空气中，磷则被土壤物理化学吸附，截 留在土壤中，为草坪或者其它植物所利用。具有不影响地面景观、建设和运行 管理费用低、氮磷去除能力强、处理出水水质好、可用于回用等优点，但是它 也有受温度影响较大等缺点，气温高时，微生物活性大;而气温低时，微生物 的活性大大降低，系统污水处理能力也降低。
发明内容
本发明为克服上述现有技术的不足，提供一种结构简单、成本低、操作简 单、能够保持一定的温度、具有较好污水处理效果的弓棚快速渗滤床及其处理 污水工艺的应用。
本发明的目的是采用下述技术方案实现的：一种弓棚快速渗滤床，包括由 渗滤沟、布水槽、布水管、强化布水材料和集水管组成的渗滤床，还包括有弓 棚，弓棚设于渗滤床上面，弓棚由无滴膜、防水纸背和弓棚骨架组成，无滴膜 固定安装于弓棚骨架上，防水纸背设于无滴膜上面;渗滤层设于布水槽内，布 水管设于渗滤沟内，强化布水材料设于布水槽两侧，渗滤沟内上层填充有 15～20cm厚人工配制的由体积比为90%田园土、5%草炭和5%水渣组成的土壤， 下层的填充物为水渣、碎砖块、砾石、石灰石碎块或粒径1.5～2.0mm的砼中的 一种或几种组合，集水管设于布水槽下部。
所述的弓棚骨架为竹片或铝合金条。
渗滤床地表栽种的植物采用麦冬或黑麦草。
所述的强化布水材料采用无纺布。
弓棚快速渗滤床处理污水工艺的应用，中国北方地区扣棚时间从10月8日 到24日这期间即农历的寒露到霜降开始，长江以南地区扣棚时间可根据温度适 当延后，到4月5日即农历清明左右揭棚;
晴天：上午八点到九点左右，去掉防水纸背，下层的无滴膜不动，这是为 了使系统的植物得到足够的光照;下午四点到五点左右，盖上防水纸背，此时 太阳已经下山，盖上纸背保温;
阴天：上午九点，去掉防水纸背，无滴膜不动;下午四点，盖上防水纸背;
雨雪天：不须揭防水纸背;
通风时间：每天下午两点到三点将弓棚两头的膜质门帘掀开通风，晴天气 温高可以适当延长时间，阴天气温低可适当缩短时间，雨雪天短时可以不通风。

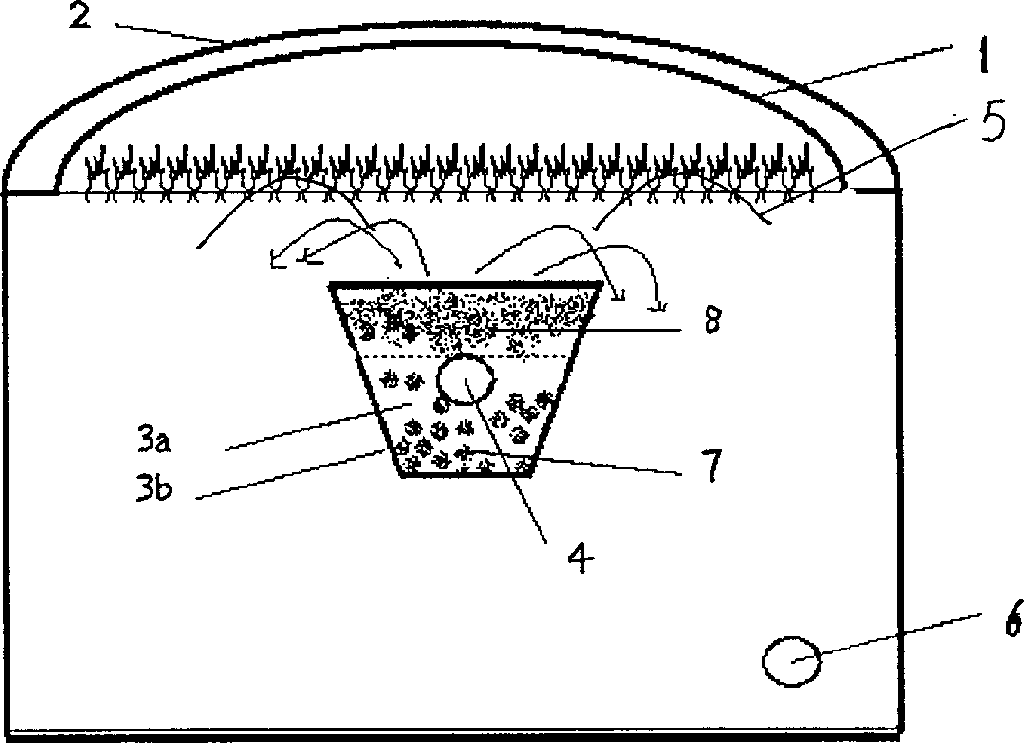

本发明使用时，弓棚扣在快速渗滤床上。无滴膜由弓棚骨架固定，在弓棚 的下层，防水纸背在弓棚的上层，扣在无滴膜上。在地表植物下面布置多个渗 滤沟及布水槽，布水槽起着承托渗滤层并使污水均匀分布的作用，布水管在渗 滤沟中，埋深30cm，在渗滤沟内上层填充人工配制的特殊土壤，土层大概 15～20cm;底层的填充物为水渣，碎砖块，砾石，石灰石碎块或砼(粒径 1.5～2.0mm)等一种或几种的组合。并在布水槽两侧设置强化布水材料，在土壤 —微生物—植物系统的综合净化功能作用下净化污水，净化后的水通过设置在 底部防渗层上方的集水沟收集后，经集水管排出。地表的植物如采用麦冬，可 将麦冬移栽入渗滤床，如果采用黑麦草，直接撒种播种即可。
本发明可使冬季土地渗滤系统的环境温度提高4～6℃，使冬季里微生物依然 可以保持较高的活性，提高了酶的活性，解决了快速渗滤床受温度影响较大， 处理污水效果降低的问题。
本发明具有以下优点：
(1)在气温低时，微生物的活性大大降低，扣棚可以明显改善冬季快速渗 滤床受温度影响较大的问题。扣棚以后，棚内温度升高，酶活性提高，提高了 污水处理的能力。
(2)采用无滴膜使棚顶不滴水，增加了射入的光线;在无滴膜上盖上防水 纸背，增加一个保温层，阻止棚内温度降低。
(3)采用麦冬，植物生长量大，可使污水处理能力增强
