申请日2006.11.06
公开(公告)日2007.04.18
IPC分类号E03D1/00; E03C1/12; E03D11/11
摘要
当厨房废水的产出量恒大于厕所冲马桶所需水量时，如果能用这些废水完全取代冲马桶所用的自来水，那将节省大量的自来水，本发明提供一种厨房废水自动冲厕器，通过在厨房水槽下方设置废水池，在厕所内设置高位贮水箱，贮水箱出口与马桶水箱进水管连接，厨房废水由微型水泵打入贮水箱，再进入马桶，从而达到用厨房废水完全取代自来水自动冲马桶的目的。
权利要求书

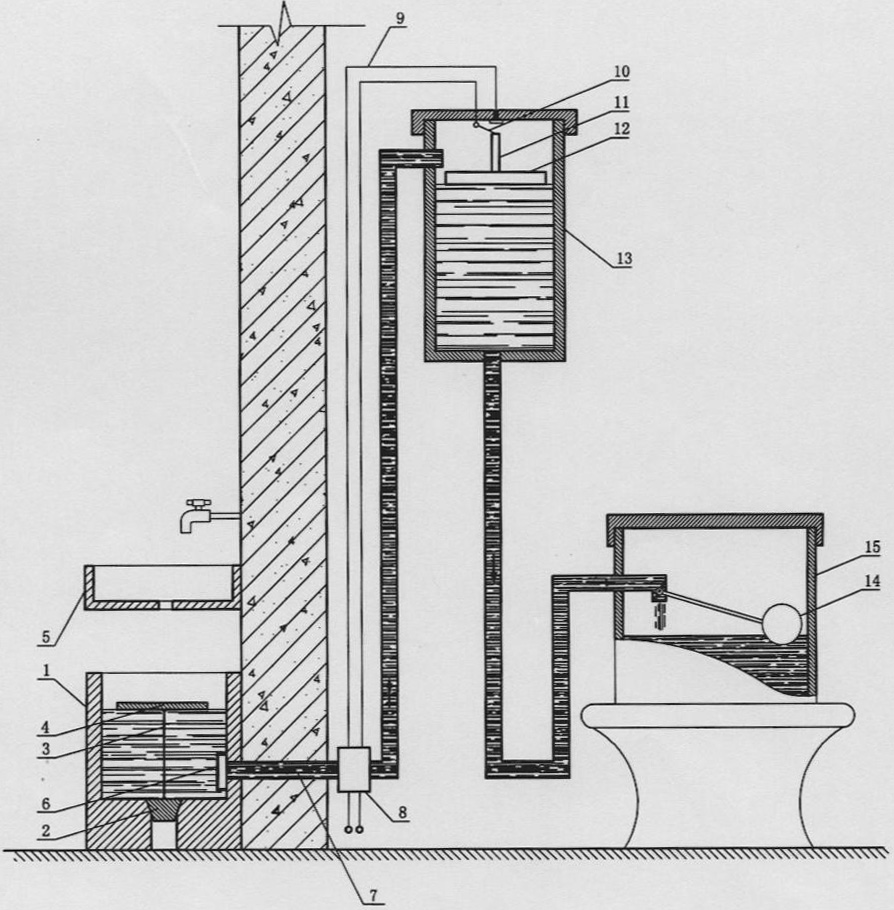

1、一种厨房废水自动冲厕器，由废水池、锥形阀、连线、废水池浮块、水槽、滤网盖、 废水管、微型水泵、水泵开关电线、水泵开关、顶杆、贮水箱浮块、贮水箱、马桶水箱浮球 和马桶水箱构成，其特征是：针对厨房废水的产出量恒大于厕所冲马桶所需水量的住户，将 厨房水槽下方废水池的地漏改成一个锥形阀，阀的锥孔小端直径为2cm，阀芯上端通过连线 连接一块浮力为3kg的浮块，当浮块下方连接线被绷直时，浮块上表面低于废水池口沿，在 废水 池靠厕所一侧的壁上，距池底10～15cm处横向开孔直通厕所，用水管穿越此孔将池中 废水引入厕所中的贮水箱内，贮水箱的容积为马桶水箱容积的5～8倍，贮水箱底高出马桶 水箱上端不小于1m，贮水箱底部出口用管子与马桶水箱的进水管连接，马桶水箱内仍用浮 球控制进水，在贮水箱的进水管上串接一个功率为0.05kw的微型水泵，微型水泵采用220v 交流电，水泵开关通过贮水箱内浮块上的顶杆控制。
说明书
厨房废水自动冲厕器
一、技术领域
本发明涉及厨房废水再利用技术，特别涉及一种用微型水泵将厨房废水打入厕所高位水 箱以实现完全用废水冲马桶的技术。
二、背景技术
当厨房废水的产出量恒大于厕所冲马桶所需水量时，如果能用这些废水完全取代冲马桶 所用的自来水，那将节省大量的自来水，然而若为达此目的，需要人们长期承受麻烦，付出 体力，那肯定是不现实的。
三、发明内容
本发明的目的是提供一种厨房废水自动冲厕器，以实现用厨房废水完全取代冲马桶的自 来水。
本发明的目的是这样实现的：针对厨房废水的产出量恒大于厕所冲马桶所需水量的住 户，将厨房水槽下方废水池的地漏改成一个锥形阀，阀的锥孔小端直径为2cm，阀芯上端通 过连线连接一块浮力为3kg的浮块，当浮块下方连接线被绷直时，浮块上表面低于废水池口 沿，在废水池靠厕所一侧的壁上，距池底10～15cm处横向开孔直通厕所，用水管穿越此孔 将池中废水引入厕所中的贮水箱内，贮水箱的容积为马桶水箱容积的5～8倍，贮水箱底高 出马桶水箱上端不小于1m，贮水箱底部出口用管子与马桶水箱的进水管连接，马桶水箱内 仍用浮球控制进水，在贮水箱的进水管上串接一个功率为0.05kw的微型水泵，微型水泵采 用220v交流电，水泵开关通过贮水箱内浮块上的顶杆控制，当微型水泵工作至贮水箱内的水 位升到预定高度时，顶杆压迫固定在贮水箱盖内侧电开关的簧片而切断电源，当水位下降后 顶杆松开簧片时，电源再接通，水泵重新工作。
采用上述方案能收到如下显著效果：
1、用清洁的自来水冲马桶实在是一种浪费，实际上，对绝大多数住户而言，用厨房废 水冲马桶都是绰绰有余，采用本方案将会节省大量的自来水。虽然本方案要用少量的电，但 由于本方案的提升高度很小，所以微型水泵的功率和耗电量都很小，其耗电量与节省的大量 的自来水相比，十分划算。
2、微型水泵的开闭由贮水箱内浮块上的顶杆控制，能确保贮水箱内水位不超过预定高 度。
3、废水池中的废水在锥形阀连线和浮块的共同作用下既能确保池中废水维持一定的深 度，又不会溢出废水池，还能适时自动将池底沉淀物自锥形阀的锥孔排出。
4、将废水管的入口设在距废水池池底10-15cm高的位置，并在入口加滤网盖，能确保 废水中的沉淀物或漂浮物进入废水管。
