申请日2005.07.21
公开(公告)日2006.02.08
IPC分类号G06Q50/00
摘要

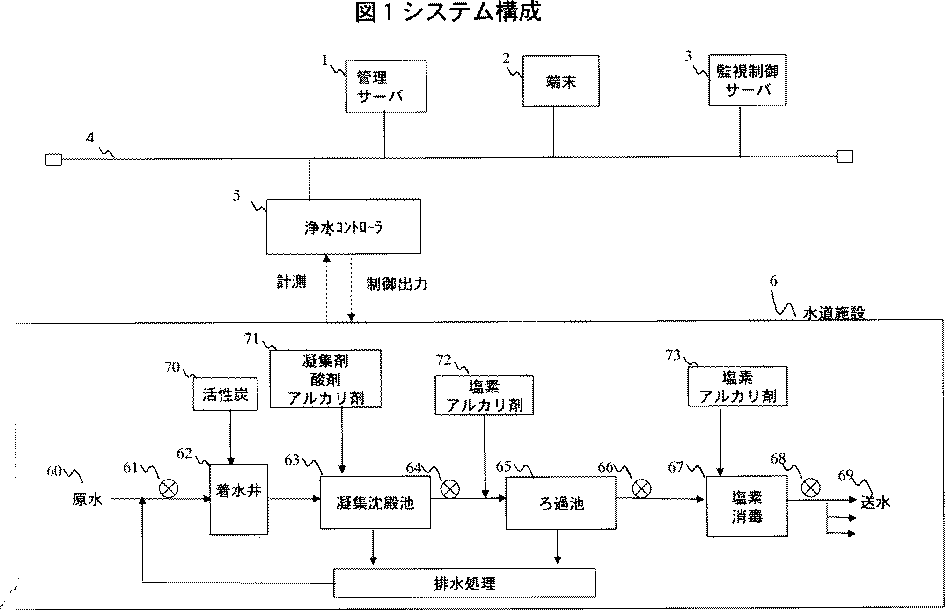

本发明提供的自来水管理系统，在由净水控制器(5)进行测量和控制的自来水设施(6)上，借助网络(4)连接管理服务器(1)和终端(2)，进而连接监控控制服务器(3)，在管理服务器(1)中记录借助自来水设施(6)的从原水(60)被净化而成的送水(69)的生成过程的处理工序信息，根据需要借助终端(2)以追踪能力画面形式进行显示。由此，本发明提供对由河川水等原水生成的自来水赋予追踪能力的自来水管理系统。
权利要求书
1.一种水处理设备的管理装置，涉及具备从原水生成净水的处理工序 的水处理设备，其特征在于，
设置有经时地记录通过上述处理工序对原水实施的操作历史并对记 录的所述操作历史进行追踪的历史追踪机构。
2.如权利要求1所述的水处理设备的管理装置，其特征在于，
设有：所述操作历史至少具有通过的处理工序、通过的时刻、以及通 过的处理工序的操作量，根据上述水处理设施的处理工序数据和设施数据 追踪上述操作历史的机构;和编集追踪结果的机构。
3.如权利要求1所述的水处理设备的管理装置，其特征在于，
具有诊断上述水处理设备的处理工序数据是否在预先设置的基准值 内的机构，
上述历史追踪机构检测出显示基准值范围之外的处理工序数据的测 量地点，以比该测量地点更上流侧的处理工序作为对象，追踪对原水实施 的操作历史。
4.如权利要求1所述的水处理设备的管理装置，其特征在于，
上述水处理设备的处理工序至少包含凝集、沉淀、过滤、消毒、输送 当中的某些工序。
5.如权利要求4所述的水处理设备的管理装置，其特征在于，
上述水处理设备的处理工序包含药品注入处理工序，设置有对该处理 工序中的药品信息和药品注入率、进而是滞留时间进行追踪的追踪机构。
6.如权利要求5所述的水处理设备的管理装置，其特征在于，设置 有：
管理来自药品提供者的药品信息接受历史并追踪进行上述药品的注 入操作的处理工序的操作历史的机构、和
追踪与药品的接触时间和上述接受药品历史的历史追踪机构。
7.如权利要求4所述的水处理设备的管理装置，其特征在于，
上述水处理设备的处理工序包含过滤工序，设置有对该处理工序中的 过滤速度进行追踪的追踪机构。
8.一种水处理设备的管理方法，其特征在于，
在借助网络接收水处理设备的多个处理工序数据的管理服务器中，
根据上述水处理设备的处理工序数据和设施数据追踪对原水实施的 操作历史。
9.一种存储介质，其特征在于，
存储用于在计算机中根据水处理设施的处理工序数据和设施数据执 行追踪对原水所实施的操作历史的历史追踪处理的程序。
说明书
水处理设备的管理装置和管理方法以及记录介质
技术领域
本发明涉及一种将危害分析以及关键控制点方法的概念应用于水处 理系统并给予追踪能力的管理装置，尤其是涉及一种适合于自来水设施的 水处理设备的管理装置。
背景技术
作为自来水的原料的原水，因为来自于无法人为控制水质的河川或水 库、地下水等，所以要求在净水厂或配水管网等构成的自来水设施的各处 理工序中进行与原水的水质变动对应的操作，因此，要求即使在自来水设 施中，也可以对在危害分析以及关键控制点方法(HACCP)中所示的历史 或所在可追踪的所谓追踪能力(traceability)。
因此，在现有技术中，提出有为了适应这样的情况而在自来水设施中 设置水质监控器并在中央监控中心进行集中监控的水质管理系统(例如， 参照专利文献1)。
此时，关于危害分析和关键控制点方法，提出由管理公司将危害分析 和关键控制点方法的内容提供给食品卫生工厂的食品卫生管理方法(例 如，参照专利文献2)。
上述现有技术的问题在于，没有考虑在已包含净水厂或配水管网的自 来水设施中的追踪能力，没有与需求者的安全性要求对应。
例如，在专利文献1中公开的现有技术中，记载有实时收集水质数据 并反映为运行操作的支援或异常时、紧急时的对应中，但丝毫没有记载有 在净水厂或配水管网等自来水设施中的追踪能力。
另外，同样通过专利文献2所公开的现有技术的追踪能力，在食品制 造处理工序之类的原材料提供者或食品制造工厂，在可以将产品管理成为 单项产品或成批单位的情况下是有效的，但无法在类似自来水的从自然界 已连续流体的形式提供原材料的处理工序中使用。
当然，在自来水设施中处理的确确实实是自来水，是在通过自来水设 施的各处理工序进行处理之后、借助配水管网等送到多个需求者的手里、 且不定期从水龙头等取出并消费的流体，与每批可以包装的物品不同，无 法对原水质量进行批量管理。
专利文献1：特开2002-11460号公报
专利文献2：特开2002-49660号公报
发明内容
本发明的目的在于，提供一种对由河川水等原水生成的自来水赋予追 踪能力的自来水管理系统。
上述目的可通过以下方式实现，即，在从具备从原水生成净水的处理 工序的水处理设备中，设置有经时地记录通过上述处理工序对原水实施的 操作历史并进行追踪的历史追踪机构，从所述操作历史赋予追踪能力。
同样，上述目的可通过以下方式实现，即，设有首先所述操作历史至 少具有通过的处理工序、通过的时刻、以及通过的处理工序的操作量，根 据上述水处理设施的处理工序数据和设施数据追踪上述操作历史的机构， 和编集追踪结果的机构，并且，显示所编集的追踪结果而赋予追踪能力。
另外，上述目的可通过以下方式实现，即，首先具有诊断上述水处理 设备的处理工序数据是否在预先设置的基准值内的机构，上述历史追踪机 构检测出显示基准值范围之外的处理工序数据的测量地点，以比该测量地 点更上流侧的处理工序作为对象，追踪对原水实施的操作历史，由此从上 述操作历史赋予追踪能力。
同样，上述目的可通过以下方式实现，即，在包含从原水生成净水的 处理工序的水处理设施中，设置有管理来自药品提供者的药品信息接受历 史并追踪进行上述药品的注入操作的处理工序的操作历史的机构、和追踪 与药品的接触时间和上述接受药品历史的历史追踪机构，从而从上述操作 历史赋予追踪能力。
此时，上述水处理设备的处理工序至少包含凝集、沉淀、过滤、消毒、 输送当中的某些工序，从而达成上述目的，另外，上述水处理设备的处理 工序包含药品注入对象处理工序，通过设置对该处理工序中的药品信息和 药品注入率、进而是滞留时间进行追踪的追踪机构，也可以达成上述目的， 进而上述水处理设备的处理工序包含过滤工序，通过设置对该工序中的过 滤速度进行追踪的追踪机构，也可以达成上述目的。
同样，上述目可通过以下方式实现，即，在借助网络接收水处理设备 的多个处理工序数据的管理服务器中，根据上述水处理设备的处理工序数 据和设施数据追踪对原水实施的操作历史。
进而，上述目的通过存储介质达成，所述的存储介质中存储用于根据 水处理设施的处理工序数据和设施数据在计算机中执行追踪对原水所实 施的操作历史的历史追踪处理的程序。
因此，本发明提供一种水处理设备的管理装置，其特征在于，具有根 据水处理设备的处理工序数据和设施数据追踪对原水实施的操作历史的 历史追踪机构。
另外，本发明具有：根据水处理设备的处理工序数据、设施数据和药 品数据追踪对原水实施的操作历史的历史追踪机构、编集显示所操作的处 理工序和时刻的机构。
进而，本发明具有诊断上述水处理设备的处理工序数据是否在预先设 置的基准值内、检测出显示基准值范围之外的处理工序数据的测量地点、 以该测量地点的更上流侧的处理工序为对象追踪对原水实施的操作历史 的历史追踪机构。
另外，本发明还具有：当管理来自药品提供者的药品信息接受历史， 并追踪进行上述药品的注入操作的处理工序的操作历史时，追踪与药品的 接触时间以及上述接受药品历史的历史追踪机构。
接着，本发明提供一种管理方法，其特征在于，在借助网络接收水处 理设备的多个处理工序数据的管理服务器中，根据上述水处理设备的处理 工序数据和设施数据和药品数据，追踪对原水实施的操作历史。
进而，本发明的构成是，通过上述历史追踪机构进行追踪的操作，至 少包含水处理设备的处理工序中的凝集、沉淀、过滤、消毒中的至少某些 工序。
另外，本发明的特征在于，在通过上述水处理设备的处理工序注入药 品的情况下，追踪接受药品信息、药品注入率和注入时间;在上述水处理 设备的处理工序是过滤处理工序的情况下，追踪过滤速度。
另外，本发明的特征在于，是一种存储在计算机中执行根据水处理设 施的处理工序数据和设施数据追踪对原水所实施的操作历史的历史追踪 处理的程序的存储介质。
根据本发明，可以掌握提供给需求者的自来水接受过什么样的操作， 可以迅速实施自来水中出现异常时的因素鉴定，即能赋予所谓追踪能力。
另外，根据本发明，能够将追踪能力的概念用于对自来水的危害分析 以及关键控制点方法，所以可以恰当地实施危害分析或工序重点管理、或 记录。
